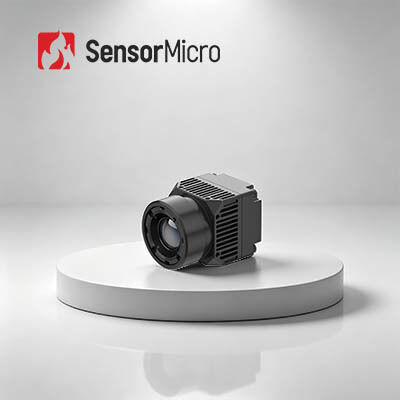

Rdzeń kamery podczerwonej medycznej obrazowania termicznego z rozdzielczością 640x512 i rozmiarem pikseli 8μm dla dokładności ± 0,5 °C
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | RoHS2.0; Reach |
| Numer modelu | iHA608W |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,6 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 8μm |
| Typowy NETD | ≤30mK | Liczba klatek na sekundę | 25 Hz |
| Podkreślić | Medyczne obrazowanie termowizyjne Rdzeń kamery na podczerwień,rdzeń kamery na podczerwień 384x288,17um rdzeń kamery termowizyjnej |
||
opis produktu
Rdzeń kamery podczerwonej do obrazowania medycznego termicznego 640x512 8μm
Przegląd produktu
Wyposażony w wykrywacz podczerwieni ApexCore 640×512/8μm, iHA608W jest specjalistycznym rdzeniem termicznym zaprojektowanym do pomiaru temperatury ciała bez kontaktu z dokładnością ± 0,5 °C.Dedykowane algorytmy medyczne dostarczają szczegółowych obrazów termicznych i wiarygodnych danych o temperaturzeJego konstrukcja 8-μm pikseli osiąga kompaktową i lekką strukturę. Typ-C wideo i USB2.0 interfejsy plus wieloplatformowy SDK upraszczają integrację.
Główne cechy
- Dokładne pomiary temperatury bez kontaktu do ± 0,5 °C, soczewki medyczne i algorytmy do ostrych obrazów termicznych
- Kompaktowy 21×21×31,5 mm wymiar, waga 25±2 g dzięki 8-μm detektorowi podczerwonego ApexCore
- Interfejsy typu C i USB2.0; wsparcie SDK dla systemów Windows, Android i Linux w celu szybkiego rozwoju
Specyfikacja produktu
| Model | iHA608W |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 640×512 |
| Wielkość pikseli | 8 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 30mK |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25 Hz |
| Czas uruchomienia | ≤ 6 s |
| Digitalne wideo | Raw/YUV/TMP |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlacz obrazu | Medyczny/Pseudo kolor |
| Oprogramowanie do komputerów | |
| Oprogramowanie komputerowe | Moduł sterowania i wyświetlacz video |
| Pomiar temperatury | |
| Temperatura pracy | 10°C~+50°C |
| Zakres pomiaru temperatury | 32°C~+42°C |
| Dokładność pomiaru temperatury | ≤±0,5°C (po 2-minutowym rozgrzewaniu, temperatura otoczenia 23±3°C, docelowa temperatura 32-42°C) |
| Odległość pomiarowa | 0.5m-5m; obsługuje pomiar temperatury na wiele odległości za pośrednictwem SDK |
| SDK | Wspiera Windows/Android/Linux SDK, realizuje analizę strumienia wideo, kontrolę modułu, kompleksowe pomiary temperatury szeregu, obrazowanie temperatury, ustawianie okien temperatury, wielokrotną integrację |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | USB ((TYPE-C) |
| Interfejs komunikacji | USB. |
| Interfejs cyfrowy wideo | USB2.0 |
| Napięcie zasilania | 5V±0.5 |
| Typowe zużycie energii | 0.6W |
| Soczewki optyczne | |
| Długość ostrości | 4 mm |
| Rodzaj soczewki | Stałe skupienie Athermal |
| F/# | 1 |
| FOV ((H×V) | 690,2°×55,4° |
| Wyroby mechaniczne | |
| Rozmiar (w tym soczewka) | 21 mm × 21 mm × 31,5 mm (włącznie z soczewką 4 mm) |
| Masa (włącznie z soczewką) | 25 g±2 (w tym soczewka 4 mm) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -10°C~+50°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 5.35 gramów, Wyborne wibracje, 3-osiowe |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia, 3 osi, 6 kierunek |
| ESD | 6kV wyładowanie kontaktowe; 8kV wyładowanie powietrza |
| Certyfikacja | |
| Certyfikacja środowiskowa | RoHS2.0/REACH |
Zastosowania przemysłowe
Oczekuje się, że moduł termiczny iHA608W będzie szeroko stosowany w dziedzinie badań przesiewowych, fizjoterapii medycyny tradycyjnej chińskiej, kontroli zdrowia, rehabilitacji itp.obecnie i w przyszłości.
Pojemność produkcyjna
Technologie wykrywające podczerwień wewnętrzny
- 8-calowe detektory podczerwieni bezchłodnych VOx o pojemności 0,11 μm
- 8-calowe detektory podczerwieni o temperaturze 0,5 μm MCT
- 8-calowe detektory podczerwieni o temperaturze 0,5 μm T2SL
Pojemność produkcyjna i zalety
- 6 milionów własnie opracowanych detektorów podczerwieni rocznie
- 30,000 m2 zakładu produkcji półprzewodników
- 20,000 m2 powierzchni czystych pomieszczeń
Częste pytania
1Jak działa nieochłodzony mikrobolometr płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwonego przekształca energię promieniowania podczerwonego w energię cieplną za pomocą materiału absorbującego podczerwień,tak, że temperatura materiału wrażliwego wzrastaWięc... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2- Jakie są zalety niechłodzonego detektora podczerwonego?
Niechłodzony czujnik płaszczyzny ogniskowej w podczerwieni nie wymaga zintegrowanego urządzenia Dewar Cooler Assembly (IDCA) i może pracować w temperaturze pokojowej.niewielki rozmiarChociaż wrażliwość niechłodzonych czujników płaszczyzny ogniskowej w podczerwieni nie jest tak dobra jak w przypadku chłodzonych czujników podczerwieni, po latach rozwojujego wydajność kosztowa była oczywiście lepsza niż detektor schłodzony, który ma szersze możliwości zastosowania.
