Moduł cieplny o rozdzielczości 640x512 8μm Pixel Pitch Uncooled z dokładnością ± 0,5°C do diagnostyki zdrowotnej

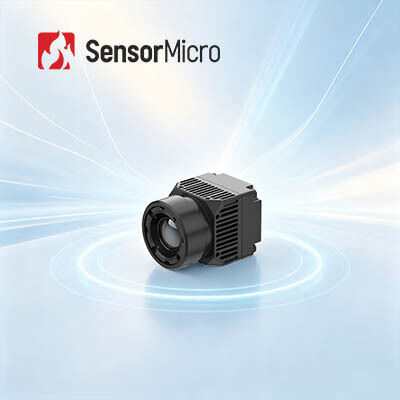

  • 640x512 Resolution 8μm Pixel Pitch Uncooled Thermal Module with ±0.5°C Accuracy for Health Diagnosis
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo RoHS2.0; Reach
Numer modelu iHA608W
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 Zużycie energii 0,6 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 8μm
Typowy NETD ≤30mK Liczba klatek na sekundę 25 Hz
Podkreślić

Moduł cieplny o szybkiej integracji niechłodzony

,

Moduł cieplny niechłodzony do diagnostyki zdrowotnej

,

17um kamera termiczna do wykrywania gorączki
Zostaw wiadomość
opis produktu
Niechłodzony moduł termowizyjny 640x512 8 µm do szybkiej integracji w diagnostyce medycznej
Przegląd produktu
Poznaj iHA608W — nasz dedykowany medyczny, niechłodzony rdzeń kamery termowizyjnej, zbudowany w oparciu o detektor ApexCore 640×512 8 µm. Zaprojektowany do bezkontaktowego pomiaru temperatury ciała, osiąga znakomitą dokładność pomiaru rzędu ±0,5°C. Dzięki wyspecjalizowanym medycznym algorytmom przetwarzania obrazu zapewnia bogate w szczegóły obrazy termowizyjne, wizualizuje rozkład temperatur i generuje spójne dane temperaturowe. Architektura piksela 8 µm przekłada się na znaczną redukcję rozmiaru i masy. Wyjście wideo Type-C oraz komunikacja USB 2.0 usprawniają integrację systemu. Buduj urządzenia nowej generacji do diagnostyki medycznej, badań przesiewowych w miejscach publicznych lub monitorowania temperatury zwierząt gospodarskich dzięki temu kompaktowemu rdzeniowi termowizyjnemu.
Główne cechy
  • Niezawodna dokładność pomiaru temperatury i szczegółowa wizualizacja termiczna
  • Zoptymalizowany pod kątem bezkontaktowego pomiaru temperatury ciała ludzkiego, dokładność do ±0,5°C
  • Optyka klasy medycznej + medyczne algorytmy termowizyjne zapewniają ostry obraz termiczny
  • Niewielkie wymiary, idealne do projektowania kompaktowych urządzeń
  • Czujnik podczerwieni ApexCore 8 µm umożliwia stworzenie kompaktowego i lekkiego sprzętu
  • Wymiary 21×21×31,5 mm, waga zaledwie 25±2 g dla rozwiązań wbudowanych
  • Interfejsy przyjazne dla deweloperów i pakiet SDK dla wielu systemów operacyjnych
  • Standardowe interfejsy Type-C i USB 2.0 do szybkiej integracji sprzętowej
  • Pakiet SDK dla systemów Windows / Android / Linux obniża próg wdrożenia
Specyfikacja produktu
Model iHA608W
Parametry detektorów IR
Materiał światłoczuły VOx
Rozdzielczość 640×512
Rozmiar piksela 8 µm
Pasmo spektralne 8 µm ~ 14 µm
Typowe NETD ≤30 mK
Przetwarzanie obrazu
Cyfrowa częstotliwość odświeżania 25 Hz
Czas uruchomienia ≤6 s
Wideo cyfrowe RAW/YUV/TMP
Algorytmy obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlanie obrazu Medyczny / Pseudokolor
Oprogramowanie na PC
Oprogramowanie komputerowe Sterowanie modułem i wyświetlanie wideo
Pomiar temperatury
Temperatura robocza 10℃~+50℃
Zakres pomiaru temperatury 32℃~+42℃
Dokładność pomiaru temperatury ≤±0,5℃ (po 2-minutowym wygrzaniu, temp. otoczenia 23±3°C, temp. obiektu 32–42°C)
Odległość pomiaru 0,5 m–5 m; obsługa pomiaru temperatury z wielu odległości za pośrednictwem SDK
SDK Obsługa SDK dla systemów Windows/Android/Linux, analiza strumienia wideo, sterowanie modułem, kompleksowy pomiar temperatury w matrycy, obrazowanie temperatury, ustawianie okna temperatury, wielopoziomowa integracja
Parametry elektryczne
Standardowy interfejs zewnętrzny USB (Type-C)
Interfejs komunikacyjny USB
Cyfrowy interfejs wideo USB 2.0
Napięcie zasilania 5 V ± 0,5
Typowy pobór mocy 0,6 W
Obiektyw optyczny
Ogniskowa 4 mm
Typ obiektywu Stałoogniskowy atermalny
F/# 1
FOV (H×V) 69,2°×55,4°
Parametry mechaniczne
Wymiary (z obiektywem) 21 mm × 21 mm × 31,5 mm (z obiektywem 4 mm)
Waga (z obiektywem) 25 g ± 2 (z obiektywem 4 mm)
Odporność środowiskowa
Temperatura robocza -10℃~+50℃
Temperatura przechowywania -45℃~+85℃
Wilgotność 5%~95%, bez kondensacji
Wibracje 5,35 grms, wibracje losowe, 3 osie
Wstrząsy Półsinusoidalne, 40 g / 11 ms, kierunek udaru, 3 osie, 6 kierunków
ESD Wyładowanie stykowe 6 kV; wyładowanie powietrzne 8 kV
Certyfikacja
Certyfikacja środowiskowa ROHS2.0/REACH
Zastosowania przemysłowe
Przewiduje się, że moduł termowizyjny iHA608W znajdzie szerokie zastosowanie obecnie i w przyszłości w takich dziedzinach jak badania przesiewowe, fizjoterapia tradycyjnej medycyny chińskiej, badania profilaktyczne, rehabilitacja itp.
Infrared thermal imaging module for medical applications
Nasza linia produktów
  • Wysoka czułość i doskonała wydajność
  • Wiodąca na świecie technologia w branży podczerwieni
  • Dostępne różne detektory podczerwieni
  • Zarówno niechłodzone, jak i chłodzone detektory IR w różnych formatach i rozmiarach piksela
  • Produkcja masowa gwarantująca szybką dostawę
  • Trzy linie produkcyjne o rocznej zdolności produkcyjnej sięgającej milionów detektorów
Najczęściej zadawane pytania
1. Czym jest czułość termiczna?
Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference – różnica temperatur równoważna szumowi), jest kluczowym parametrem oceny kamer termowizyjnych średniofalowych (MWIR) i długofalowych (LWIR). Jest bezpośrednio związana z wyrazistością obrazu rejestrowanego przez kamerę termowizyjną. Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur, wyrażana w milikelwinach (mK). Im mniejsza wartość czułości termicznej, tym wyższa czułość i wyraźniejszy obraz.
2. Jakie są zastosowania termowizji?
Pomiar temperatury oraz obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii termowizji w podczerwieni. Produkty opracowane w oparciu o te dwie technologie znajdują szerokie zastosowanie w monitoringu i bezpieczeństwie, inspekcji przemysłowej, pożarnictwie, konserwacji predykcyjnej, systemach ADAS, zapobieganiu epidemiom, AIoT itp.
