xRezolucja | 384x288 | Pobór energii | 0,85W |
---|---|---|---|
Zakres spektralny | 8 ~ 14 μm | Skok pikseli | 17μm |
Typowa NETD | <50mK | Częstotliwość wyświetlania klatek | 25Hz |
High Light | Moduł kamery na podczerwień bez promieniowania,moduł kamery medycznej na podczerwień 384x288,moduł kamery termowizyjnej |

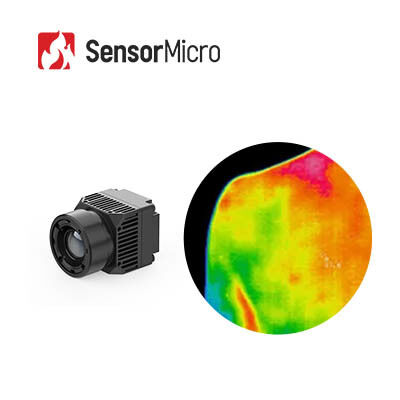

Bezpromieniowy moduł kamery na podczerwień do medycznych badań przesiewowych obrazów termicznych
Moduł termiczny iHA417W został opracowany specjalnie do diagnostyki medycznej.Przechwycone dane dotyczące temperatury i rozkładu ciepła celu można wykorzystać do uzyskania bezpromieniowania, nieinwazyjnej wczesnej diagnozy choroby i dalekosiężnych badań przesiewowych temperatury ciała na dużą skalę.
Składa się głównie z detektora podczerwieni 384 × 288/17 μm, soczewki optycznej i SDK do pomiaru temperatury z dokładnością do ± 0,5 ℃.
Bez zewnętrznej czarnej obudowy moduł termowizyjny iHA417W ma zwartą i lekką konstrukcję, co gwarantuje niższy koszt integracji.Posiada dwa tryby wykrywania odległości: 0,5 m (do diagnostyki medycznej) i 5 m (do zapobiegania epidemii i termografii zwierząt).
Moduł kamery termowizyjnej iHA417W ma uniwersalny standardowy interfejs Type-C z zasilaniem, transmisją danych i kontrolą, dzięki czemu klienci mogą szybko opracowywać i integrować różne systemy pomiaru temperatury, takie jak diagnostyka medyczna i zapobieganie epidemiom.
- Mały rozmiar: 25,4mm×25,4mm×30,3mm (z obiektywem)
- Typowa NETD<50mk
- Wykryj odległość: 0,5 m / 5 m
- Lekka waga już od 32,2 g
- Najwyższa dokładność pomiaru temperatury: ± 0,5 ℃
Model | iHA417W |
Wydajność detektora IR | |
Rezolucja | 384×288 |
Rozmiar piksela | 17μm |
Zakres widmowy | 8 ~ 14 μm |
Typowa NETD | <50 mln |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz |
Czas uruchomienia | 5s |
Wideo cyfrowe | SUROWE/YUV |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Algorytm obrazu | NUC/3DNR/DNS/DRC/EE/SFFC |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Typ-C |
Tryb komunikacji | USB |
Napięcie zasilania | 5±0,5V |
Typowe zużycie energii | 0,85W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C ~ +50°C |
Zakres pomiaru temperatury | 15 ℃ ~ 50 ℃ |
Dokładność pomiaru temperatury | ≤±0,5 ℃ (brak wiatru w pomieszczeniu, docelowy zakres temperatur 32 ℃ ~ 42 ℃) |
Odległość pomiaru | Dwa tryby: 0,5 m lub 5 m |
SDK | Obsługa Windows/Android/Linux SDK, osiągnięcie termografii pełnoekranowej; |
Charakterystyka fizyczna | |
Rozmiar (mm) | ≤25,4 × 25,4 × 30,3 (z obiektywem 9,1 mm) |
Waga | 32,2 ± 3 g (z obiektywem 9,1 mm) |
Adaptacja do środowiska | |
temperatura robocza | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Przypadkowe wibracje 5,35 grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 9,1 mm |
Certyfikat | |
Standard | ROHS/REACH |
Oczekuje się, że moduł termiczny iHA417 będzie szeroko stosowany w badaniach przesiewowych chorób, fizjoterapii tradycyjnej medycyny chińskiej, kontroli stanu zdrowia, rehabilitacji itp. obecnie iw przyszłości.
1. Co to jest czułość termiczna?
Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem do oceny kamer termowizyjnych fal średniofalowych (MWIR) i fal długich (LWIR).Jest to bezpośrednio związane z klarownością mierzoną przez kamerę termowizyjną.Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur i mierzona w milikelwinach (mK).Im mniejsza wartość czułości termicznej, tym wyższa czułość i wyraźniejszy obraz.
2. Jakie są zastosowania termowizji?
Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii obrazowania w podczerwieni.Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w bezpieczeństwie i monitoringu, ładunkach UAV, inspekcji przemysłowej, pożarnictwie, konserwacji predykcyjnej, ADAS, zapobieganiu epidemii, AIoT itp.
