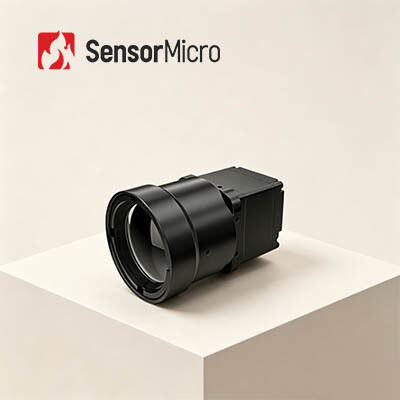

iSE612 Niechłodzony rdzeń kamery termowizyjnej LWIR o rozdzielczości 640x512, rozmiarze piksela 12 μm i obsłudze bez migawki

  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iSE612
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Typowy pobór mocy 0,8 W przy 50 Hz przy 23 ± 3 ℃ typ Niechłodzony moduł podczerwieni
Rezolucja 640x512 / 12μm NETD ≤20mK
Odpowiedź spektralna 8 μm ~ 14 μm Cyfrowa liczba klatek na sekundę 50 Hz
Podkreślić

Rdzeń kamery LWIR 12uM

,

PLUG612 Rdzeń kamery LWIR
Zostaw wiadomość
opis produktu

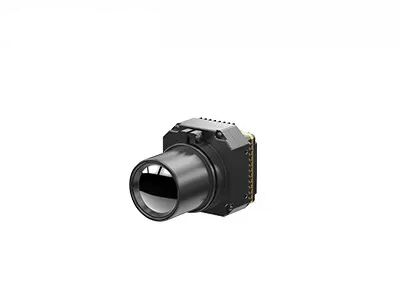

iSE612 Niechłodzona LWIR Termal Camera Core 640x512 12μm z wyraźnym obrazowaniem termicznym
Przegląd produktu

Rdzeń obrazowania termicznego iSE612 łączy nieochłodzony czujnik termiczny o wymiarach 640x512/12μm z kompleksowymi komponentami optycznymi, obwodami przetwarzania sygnałów,i zaawansowane algorytmy przetwarzania obrazu w celu zapewnienia wyjątkowej czystości obrazu i doskonałej wydajności.

Ten rdzeń kamery w podczerwieni eliminuje potrzebę kalibracji migawki, skutecznie rozwiązując problemy z jąkaniem i hałasem podczas obserwacji.iSE612 obsługuje algorytmy superrozwińOferuje wiele interfejsów wideo i opcji obiektywów do łatwej integracji,z optymalizowaną konstrukcją SWaP zapewniającą wyjątkową jakość obrazu w ograniczonych przestrzeni.

Główne cechy
  • Gładkość, stabilność i wysoka efektywność kosztowa:Nie wymaga się kalibracji migawki podczas pracy, eliminując jąkanie obrazu, które jest powszechne w tradycyjnych systemach opartych na migawce.Wykorzystuje wysoce opłacalny detektor ceramicznego opakowania ApexCore z NETD≤20mK.
  • Kompaktny i lekki, elastyczny do integracji:Wymiary tak małe, jak 25,4 × 25,4 × 22,7 mm, waga rdzenia gołego ≤ 26 ± 1,5 g. Kosztowna konstrukcja konstrukcyjna umożliwia elastyczne układanie i integrację systemu.
  • Bogate funkcje bezproblemowej integracji:Obsługuje algorytmy o super rozdzielczości, obraz w obrazie, dostosowany OSD, tryb uśpienia, kalibrację jednym kliknięciem i kompatybilność z różnymi wyświetlaczami Micro OLED.Kompatybilny z wieloma soczewkami optycznymi i komponentami rozszerzającymi dla łatwego rozwoju wtórnego i dostosowania systemu.
Specyfikacja produktu
Model iSE612
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 640×512
Wielkość pikseli 12 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 20mK
Przetwarzanie obrazu
Cyfrowa prędkość klatki 50 Hz
Czas uruchomienia 6s
Digitalne wideo Wymagania w zakresie bezpieczeństwa
Algorytm obrazu NUC/DRC/DNS/DDE/SFFC
Bez miotacza Wsparcie
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Kierunek obrazu Wymagania w zakresie bezpieczeństwa
Cyfrowe powiększenie 1x/2x/4x/8x
Elektryczne
Standardowy interfejs zewnętrzny 50 pin:BP040SB-50-0114-B-R0
Interfejs komunikacji TTL-232/USB2.0
Interfejs cyfrowy wideo DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Komponenty rozszerzenia USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Interfejs elektryczny
Napięcie zasilania 20,7 V do 5,3 V
Typowe zużycie energii 0.8W@50Hz@23±3°C
Mechaniczne/Soczewki
Rozmiar gołego rdzenia (mm) 25.4 × 25.4 × 22.7 mm φ36×24,3 mm
Waga gołego rdzenia (g) 26±1.5 28±1.5
Soczewki optyczne Stałe skupienie Athermal: 4.8mm/9.1mm/13mm/19mm Wymagania w zakresie bezpieczeństwa
Ręczna ostrość: 25mm/35mm/50mm
Zmotywowana soczewka: 75mm/100mm/150mm
Zoom ciągły: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy 1500 g@0,4 ms
Wibracje 5.35g, Wyborne wibracje, 3-osiowe
Składniki okładki Opcjonalnie
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Certyfikacja RoHS2.0/REACH
Zastosowania przemysłowe
Wizja przemysłowa Ogień i ratownictwo Nadzór nad bezpieczeństwem Obserwacja na zewnątrz Widzenie maszynowe Elektronika użytkowa
Nasze korzyści
  • Pełna dokumentacja:Podręczniki produktu, przewodniki konfiguracyjne i odniesienia do wyboru do natychmiastowego wdrożenia.
  • Pomoc w zakresie rozwoju i badań:Zintegrowane badania próbek, ocena wydajności i weryfikacja parametrów.
  • Zaawansowany zestaw narzędzi dla programistów:SDK, interfejsy API, algorytmy i narzędzia debugowe do głębokiej integracji.
  • Odległe wsparcie techniczne:24/7 wsparcie z szybką reakcją i terminowym rozwiązaniem krytycznych problemów.
  • Gwarancja:Oryginalne części i ścisłe przestrzeganie procesu, aby przywrócić optymalną wydajność.
Częste pytania
Co to jest rozdzielczość detektorów podczerwieni?
Rozdzielczość detektora podczerwonego odnosi się do liczby pikseli w obrazowaniu termicznym.umożliwiające wykrywanie mniejszych celów na większych odległościachPowszechne rozdzielczości obrazowania termicznego w podczerwieni wahają się od 256x192, 384x288, 640x512, 800x600, 1024x768, do 1280x1024.
Co to jest pole widzenia (FOV)?
Pole widzenia odnosi się do dwuwymiarowego pola widzenia przestrzeni obiektu obserwowanego przez system optyczny obrazu termicznego w podczerwieni.o wielkości zestawu detektorów A × B, wielkość pikseli d i ogniskowa soczewki f, poziomy kąt FOV θ=2×arctan ((A×d/2f). Po wybraniu szeregu detektorów i wielkości pikseli,pole widzenia zmienia się tylko w zależności od ogniskowej systemu optycznego: dłuższa ogniskowa prowadzi do węższego pola widzenia, natomiast krótsza ogniskowa zapewnia szersze pole widzenia.
