xRezolucja | 640x512 / 17μm | Obiektyw aparatu | Wiele dostępnych |
---|---|---|---|
Waga | <90g | NETD | <30mK |
Zakres widmowy | 8 ~ 14μm LW | Rozmiar | 44,5x44,5x33,6mm |
High Light | 50-pinowy rdzeń kamery interfejsu HRS,niechłodzony rdzeń kamery do obserwacji zwierząt |

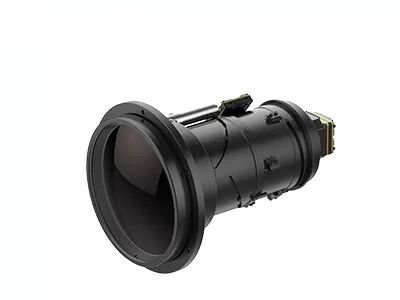

Niechłodzony moduł kamery termowizyjnej 640x512 17μM do obserwacji zwierząt
PLUG617 to jeden z niechłodzonych modułów czujnika kamery termowizyjnej serii PLUG opracowany przez Global Sensor Technology (GST).
Moduł kamery PLUG617 LWIR, składający się z niechłodzonej matrycy kamery termowizyjnej 640x512 / 17µm, pełnej serii elementów optycznych, obwodu przetwarzania sygnału i unikalnego algorytmu przetwarzania obrazu, zapewnia wyraźny obraz i doskonałą wydajność.
Niechłodzone moduły na podczerwień z serii PLUG zostały opracowane specjalnie z myślą o różnych spersonalizowanych wymaganiach obserwacyjnych, które zapewniają różne standardowe interfejsy przemysłowe i opcje soczewek na podczerwień, aby spełnić określone wymagania dotyczące integracji.Niektóre profesjonalne rozwiązania termowizyjne zostały zastosowane w wielu zastosowaniach.
-NETD<30mk, wysoka czułość
- Stabilna wydajność
- Łatwa integracja i wtyczka
- Wyraźna jakość obrazu i szczegóły
- Silna zdolność adaptacji do środowiska
Model | WTYCZKA617 |
Wydajność detektora podczerwieni | |
Rezolucja | 640x512 |
Rozstaw pikseli | 17μm |
Zakres widmowy | 8~14μm |
NETD | <30mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 9Hz/25Hz/30Hz/50Hz/60Hz |
Czas rozruchu | <10s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656/LVDS |
Komponent rozszerzenia | USB/Camerlink |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Zoom ciągły 1~8X, krok 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Interfejs 50pin_HRS |
Tryb komunikacji | RS232-TTL, 115200b/s |
Napięcie zasilania | 4~6V |
Typowe zużycie energii | <1,2 W |
Charakterystyka fizyczna | |
Wymiar (mm) | 44,5x44,5x36,6 |
Waga | <90g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Zmotoryzowany obiektyw: 75mm/100mm/150mm Ciągły zoom optyczny: 30-150mm |
Moduł kamery termowizyjnej PLUG617 jest szeroko stosowany w bezpieczeństwie i monitoringu, na zewnątrz, w ratownictwie organów ścigania, straży pożarnej i ratownictwie, ADAS, ładunki UAV itp.
1. Klasyfikacja macierzy płaszczyzny ogniskowej podczerwieni
Zgodnie z metodą chłodzenia, detektory termowizyjne w podczerwieni można podzielić na chłodzone i niechłodzone detektory termowizyjne.Chłodzony detektor podczerwieni FPA przyjmuje obecnie głównie butelkę Dewara / lodówkę dławiącą z szybkim startem i butelkę Dewara / lodówkę z cyklem Stirlinga.Natomiast niechłodzony detektor termiczny IR FPA pracuje w temperaturze pokojowej.Jest to rdzeń niechłodzonego systemu termowizyjnego.Do najpowszechniejszych materiałów wrażliwych na ciepło należą tlenek wanadu (Vox) i krzem amorficzny (a-Si).Materiał z tlenku wanadu jest głównym wyborem na obecnym rynku;ma wysoki współczynnik odporności na temperaturę i wysoką czułość termiczną.
