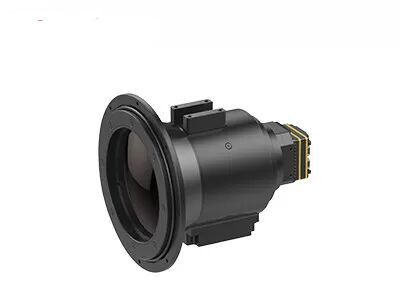

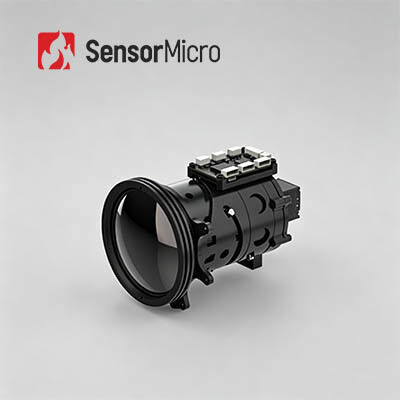

640x512 rozdzielczość Niechłodzona kamera termiczna z konstrukcją bez migawki i 12 μm pixel pitch dla obserwacji zwierząt na zewnątrz
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iSE612 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Zakres widmowy | 8 ~ 14μm LW | Rezolucja | 640x512 / 12μm |
|---|---|---|---|
| Obiektyw aparatu | Wiele dostępnych | Interfejs komunikacyjny | TTL-232/USB2.0 |
| NETD | ≤20mK | Standardowy interfejs zewnętrzny | 50pin: BP040SB-50-0114-B-R0 |
| Podkreślić | Rdzeń kamery termowizyjnej o rozdzielczości 640x512,zewnętrzny rdzeń kamery termowizyjnej 640x512 |
||
opis produktu
Niechłodzony rdzeń kamery termowizyjnej o rozdzielczości 640x512 do obserwacji zwierząt na świeżym powietrzu
Przegląd produktu
iSE612 to niechłodzony rdzeń kamery na podczerwień z serii iSE firmy SensorMicro, charakteryzujący się rozdzielczością 640x512 i odstępem pikseli 12 μm. Ten moduł kamery na podczerwień długofalowej łączy w sobie zaawansowane czujniki termowizyjne, kompleksowe komponenty optyczne, obwody przetwarzania sygnału i opatentowane algorytmy przetwarzania obrazu, aby zapewnić wyjątkową klarowność i wydajność.
Kluczowe zalety
- Gładkie, stabilne i ekonomiczne:Konstrukcja bez migawki eliminuje wymagania dotyczące kalibracji podczas pracy, zapobiegając zacinaniu się obrazu, powszechnemu w tradycyjnych systemach. Wykorzystuje wysokowydajny detektor opakowań ceramicznych ApexCore z NETD≤20mK.
- Kompaktowy i lekki:Ultrakompaktowe wymiary 25,4 × 25,4 × 22,7 mm przy masie gołego rdzenia ≤26±1,5 g. Zajmująca mało miejsca konstrukcja umożliwia elastyczną integrację systemu.
- Bogate funkcje integracji:Obsługuje algorytmy super rozdzielczości, obraz w obrazie, konfigurowalne menu OSD, tryb uśpienia, kalibrację jednym kliknięciem i kompatybilność z różnymi wyświetlaczami Micro OLED. Współpracuje z wieloma soczewkami optycznymi i komponentami przedłużającymi, co ułatwia dostosowywanie.
Dane techniczne
| Model | iSE612 | |
| Wskaźniki detektorów podczerwieni | ||
| Wrażliwy materiał | Vox | |
| Rezolucja | 640×512 | |
| Rozmiar piksela | 12μm | |
| Odpowiedź widmowa | 8μm ~ 14μm | |
| Typowy NETD | ≤20mK | |
| Przetwarzanie obrazu | ||
| Cyfrowa liczba klatek na sekundę | 50 Hz | |
| Czas uruchomienia | 6s | |
| Wideo cyfrowe | YUV420/YUV422/RGB888/RAW | |
| Algorytm obrazu | NUC/DRC/DNS/DDE/SFFC | |
| Bez migawki | Utrzymany | |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) | |
| Kierunek obrazu | Poziomo/pionowo/ukośnie | |
| Zoom cyfrowy | 1x/2x/4x/8x | |
| Elektryczny | ||
| Standardowy interfejs zewnętrzny | 50pin:BP040SB-50-0114-B-R0 | |
| Interfejs komunikacyjny | TTL-232/USB2.0 | |
| Cyfrowy interfejs wideo | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Komponenty rozszerzenia | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfejs elektryczny | ||
| Napięcie zasilania | 2,7 V ~ 5,3 V | |
| Typowe zużycie energii | 0,8 W przy 50 Hz przy 23 ± 3 ℃ | |
| Mechaniczny/obiektyw | ||
| Rozmiar gołego rdzenia (mm) | 25,4 × 25,4 × 22,7 mm | φ36×24,3mm |
| Masa gołego rdzenia (g) | 26±1,5 | 28±1,5 |
| Soczewka optyczna | Stała ostrość atermiczna: 4,8 mm/9,1 mm/13 mm/19 mm | Stała ostrość atermiczna: 25 mm/35 mm/50 mm/70 mm/100 mm Ręczne ustawianie ostrości: 25 mm/35 mm/50 mm Zmotoryzowany obiektyw: 75 mm/100 mm/150 mm Ciągły zoom: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy | 1500 g przy 0,4 ms |
| Wibracja | 5,35 g, losowe wibracje, 3-osiowe | |
| Elementy migawki | Fakultatywny | |
| Możliwość dostosowania do środowiska | ||
| Temperatura pracy | -40 ℃ ~ + 70 ℃ | |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ | |
| Wilgotność | 5%~95%, bez kondensacji | |
| Orzecznictwo | ROHS2.0/REACH | |
Zastosowania przemysłowe
Moduł kamery termowizyjnej iSE612 jest szeroko stosowany w wizji przemysłowej, akcjach gaśniczych i ratowniczych, nadzorze bezpieczeństwa, obserwacjach zewnętrznych, wizji maszynowej, elektronice użytkowej i wielu innych zastosowaniach wymagających niezawodnego obrazowania termowizyjnego.
Często zadawane pytania
O detektorach termicznych
Detektory termiczne działają w oparciu o efekty termiczne oddziałujące na elementy wykrywające ciepło, powodując transformacje właściwości fizycznych, które umożliwiają wykrywanie energii promieniowania podczerwonego. Detektory te działają w temperaturze pokojowej i mogą ulegać zmianom temperatury podczas pracy, co skutkuje dłuższym czasem reakcji i stosunkowo niższą czułością w porównaniu z detektorami fotonowymi. Cztery główne typy detektorów termicznych na podczerwień obejmują termoparę/termostos, detektor piroelektryczny, termistor/bolometr i mikrobolometr.
Jak działa termowizja w podczerwieni
Systemy termowizyjne na podczerwień wykorzystują pasywną, bezkontaktową technologię wykrywania i identyfikacji. System skupia promieniowanie podczerwone ze sceny na detektorze podczerwieni w płaszczyźnie ogniskowej poprzez elementy optyczne działające na podczerwień. Detektor termiczny przekształca sygnały promieniowania o różnym natężeniu na odpowiednie sygnały elektryczne, które są następnie wzmacniane i przetwarzane w celu utworzenia obrazów w podczerwieni widocznych gołym okiem.
