Moduł kamery termowizyjnej 400x300 17μm LWIR Niechłodzony z termografią przemysłową
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 400x300 / 17μm | Częstotliwość wyświetlania klatek | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Zakres widmowy | 8~14μm |
Rozmiar | 44,5x44,5x33,6mm | Waga | ≤77g |

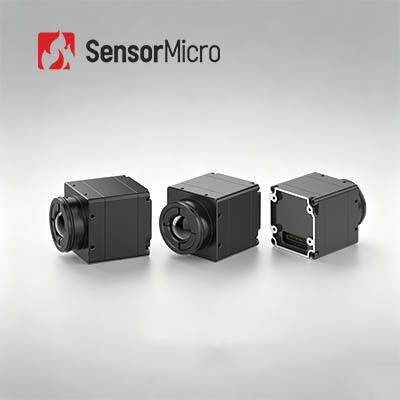

LWIR 400x300 / 17μm Niechłodzony rdzeń kamery termowizyjnej z termografią przemysłową
Rdzeń kamery termowizyjnej PLUG417R wykorzystuje niechłodzony detektor podczerwieni LWIR 400x300 / 17μm z opcjonalną funkcją pomiaru temperatury w zakresie od -20℃~150℃ do pomiaru temperatury ciała lub w warunkach przemysłowych.Ten moduł termiczny na podczerwień może nie tylko mierzyć wartość temperatury wokół ciebie, ale także wyświetlać obraz termowizyjny.Więc to musi być twój najlepszy wybór do monitorowania zmian temperatury.
Ten mały moduł kamery na podczerwień może być szeroko stosowany w zastosowaniach termowizyjnych, takich jak termografia, kontrola energii elektrycznej, inspekcja budynków itp. Jest korzystny dla klientów OEM w zakresie wtórnego rozwoju i integracji we wszelkiego rodzaju kamerach termowizyjnych i kamerach termowizyjnych na podczerwień.
-NETD<30mk, wysoka czułość
- Stabilna wydajność
- Łatwa integracja
- Wyraźna jakość obrazu i szczegóły
- Konfigurowalny zakres temperatur
- Silna zdolność adaptacji do środowiska
Model | WTYCZKA417R |
Wydajność detektora podczerwieni | |
Rezolucja | 400x300 |
Rozstaw pikseli | 17μm |
Zakres widmowy | 8~14μm |
NETD | <30mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz/30Hz/50Hz/60Hz |
Czas rozruchu | <15s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656/LVDS |
Komponent rozszerzenia | USB/Camerlink |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Zoom ciągły 1~8X, krok 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Interfejs 50pin_HRS |
Tryb komunikacji | RS232-TTL, 115200b/s |
Napięcie zasilania | 4,5~6V |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~50°C |
Zakres temperatury | -20°C~150°C, 100°C~550°C |
Dokładność temperatury | ±2°C lub ±2% (weź wartość maksymalną) |
SDK | ARM/Windows/Linux SDK, pełnoekranowa termografia |
Charakterystyka fizyczna | |
Wymiar (mm) | 44,5x44,5x36,6 |
Waga | ≤77g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Rdzeń kamery termowizyjnej PLUG417R jest szeroko stosowany w kontroli energii elektrycznej, wizji maszynowej, bezpieczeństwie i monitorowaniu budynków HVAC, na zewnątrz, w straży pożarnej i ratownictwie, w organach ścigania i ratownictwie, ADAS, ładunkach UAV itp.
1. Dlaczego detektory IR muszą być chłodzone?
Ze względu na temperaturę pracy i potrzeby chłodzenia detektor podczerwieni można podzielić na chłodzony i niechłodzony.Niechłodzony sensor termowizyjny pracuje w temperaturze pokojowej, która charakteryzuje się powolną reakcją i stosunkowo niską czułością.Chłodzony detektor podczerwieni pracuje w temperaturze kriogenicznej.Powodem jest to, że chłodzony detektor podczerwieni jest zasadniczo detektorem fotonów i musi być chłodzony w niskich temperaturach, aby działał najlepiej.
2. O technologii pakowania niechłodzonych detektorów podczerwieni FPA
Obecnie na rynku podczerwieni istnieją trzy główne technologie pakowania: opakowania metalowe, opakowania ceramiczne i opakowania waflowe.Zgodnie z ich różnymi zaletami, mogą być stosowane w różnych branżach.
