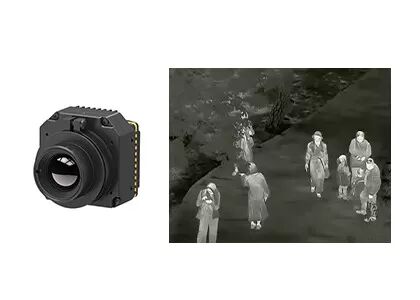

Rdzeń kamery termowizyjnej OEM LWIR Niechłodzony 400x300 17μM z termografią przemysłową
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | WTYCZKA417R |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 400x300 / 17μm | Ramka klatek | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | Zakres widmowy | 8~14μm |
| Rozmiar | 44,5x44,5x33,6mm | Waga | ≤77g |
| Podkreślić | Rdzeń kamery termowizyjnej OEM LWIR,rdzeń kamery termowizyjnej LWIR 400x300 |
||
opis produktu
PLUG417R Niechłodzony moduł cieplny
Moduł kamery termicznej LWIR o wymiarach 400x300 17μM nieochłodzony termografią przemysłową
Opis produktu
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementTen moduł termiczny podczerwony może nie tylko mierzyć wartość temperatury wokół siebie, ale także wyświetlać obrazy termiczne.
Ten mały moduł kamery podczerwonej może być szeroko stosowany w zastosowaniach obrazowania termicznego podczerwonego, takich jak termografia, kontrola mocy elektrycznej, kontrola budynków itp.Jest to korzystne dla klientów OEM w zakresie wtórnego rozwoju i integracji we wszystkich rodzajach aparatów do obrazowania termicznego i kamer termograficznych podczerwonych..
Główne cechy
- NETD < 30mk, wysoka wrażliwość
- Stabilna wydajność
- Łatwa integracja
- Jasna jakość obrazu i szczegóły
- Dostosowany zakres temperatury
- Duża zdolność adaptacji do środowiska
Specyfikacja produktu
| Model | PLUG417R |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 400x300 |
| Wskaźnik pikseli | 17 μm |
| Zakres widmowy | 8~14 μm |
| Wpływ | < 30mk |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 25Hz/30Hz/50Hz/60Hz |
| Czas uruchomienia | < 15 s |
| Wideo analogowe | PAL/NTSC |
| Digitalne wideo | Wymagania w odniesieniu do systemów monitorowania |
| Komponent rozszerzenia | USB/Camerlink |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Cyfrowe powiększenie | 1~8X ciągłe powiększanie, wielkość kroku 1/8 |
| Wyświetlacz obrazu | Czarny Gorący/Biały Gorący/Pseudo Kolor |
| Kierunek obrazu | Zwrot poziomo/pionowo/diagonalnie |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | 50pin_HRS Interfejs |
| Tryb komunikacji | RS232-TTL, 115200bps |
| Napięcie zasilania | 4.5~6V |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10°C~50°C |
| Zakres temperatury | -20°C do 150°C, 100°C do 550°C |
| Dokładność temperatury | ±2°C lub ±2% (Przyjąć maksymalną wartość) |
| SDK | ARM/Windows/Linux SDK, termografia na pełnym ekranie |
| Cechy fizyczne | |
| Rozmiar (mm) | 44.5x44.5x36.6 |
| Waga | ≤ 77 g |
| Przystosowanie się do środowiska | |
| Temperatura działania | -40°C ~ +70°C |
| Temperatura przechowywania | -45°C ~ +85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Przypadkowe drgania 5,35 gramów, 3 osi |
| Szok. | Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek |
| Optyka | |
| Opcjonalna soczewka | Stałe skupienie Athermal: 7.5mm/13mm/19mm/25mm/35mm |
Zastosowania przemysłowe
Rdzeń kamery termicznej PLUG417R jest szeroko stosowany w inspekcji energii elektrycznej, wizji maszynowej, bezpieczeństwie i monitorowaniu HVAC w budynkach, na zewnątrz, straży pożarnej i ratownictwa, egzekwowaniu prawa i ratownictwie, ADAS,Ładunki użyteczne UAV itd..
Nasz sposób służby
Przedsprzedaż
Analiza wymagań
Ocena scenariusza
Wybór produktu
Dostosowane rozwiązania
Rozmieszczenie
Szybka dostawa
Integracja systemu i testowanie
Szkolenie techniczne
Wytyczne dotyczące stosowania
Po sprzedaży.
Diagnostyka zdalna
Usługi gwarancyjne
Uaktualnienia oprogramowania
Utrzymanie techniczne
Często zadawane pytanie
1. Klasyfikacja podczerwonych układów płaszczyzny ogniskowej
W zależności od metody chłodzenia, podczerwone układy płaszczyzny ogniskowej można podzielić na chłodzone i niechłodzone detektory obrazowania cieplnego.Chłodzony wykrywacz podczerwieni FPA głównie przyjmuje Dewar butelka / szybki start chłodnicy i Dewar butelka / sterling cyklu chłodnicy obecnieW czasie gdy niechłodzony detektor FPA działa w temperaturze pokojowej, jest rdzeniem niechłodzonego systemu obrazowania termicznego.Do najczęściej używanych materiałów wrażliwych na ciepło należą tlenek wanadu (Vox) i amorficzny krzemowy (a-Si)Materiał z tlenku wanadu jest głównym wyborem na obecnym rynku; ma wysoki współczynnik odporności na temperaturę i wysoką wrażliwość termiczną.
