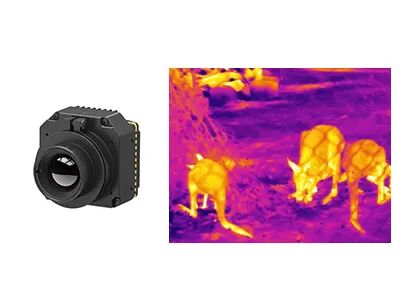

384x288 Rozdzielczość 17μm Wielkość pikseli LWIR Niechłodzony rdzeń kamery termowizyjnej do wizji przemysłowej
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA417G3 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 384x288 / 17μm | Liczba klatek na sekundę | 25 Hz/30 Hz/50 Hz |
|---|---|---|---|
| NETD | ≤30 mK/F1,0/25 ℃ | Zakres widmowy | 8 ~ 14μm |
| Rozmiar | 25,4 mm × 25,4 mm × 16,5 mm | Waga | 16,6 ± 1 g |
| Podkreślić | Moduł kamery termowizyjnej ADAS LWIR,moduł kamery termowizyjnej 30mK LWIR |
||
opis produktu

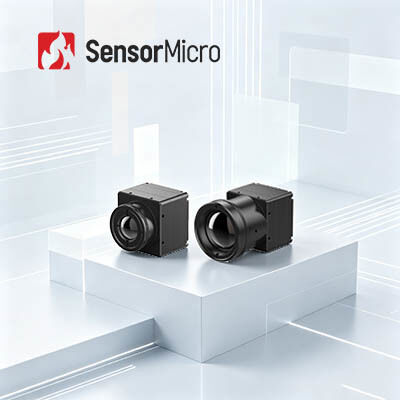

LWIR 384x288 / 17μm Niechłodzony rdzeń kamery termowizyjnej do wizji przemysłowej
Opis produktu
Rdzeń kamery podczerwonej COIN417G3 integruje detektor podczerwony 384 × 288/17 μm na poziomie płytki w połączeniu z ulepszonymi profesjonalnymi algorytmami przetwarzania obrazu dla natychmiastowego, płynnego wyjścia obrazu termicznego.Z niskim zużyciem energii i zgodnością ze standardowym interfejsem w całej branży, ten ekonomiczny moduł cieplny osiąga typowy NETD niższy niż 30mK dla wysoce wrażliwego wykrywania cieplnego.0, DVP, LVDS i BT.656, dostarcza zarówno dane obrazu RAW, jak i YUV z dostępem do seryjnej kontroli portu.przyspiesza iterację produktu dla wizji przemysłowej, nocny nadzór bezpieczeństwa, obserwacja na zewnątrz, AIoT i inteligentne aplikacje jazdy ADAS.
Główne cechy
- Kompleksowa funkcjonalność, efektywny pod względem kosztów projekt
Opracowany z wykorzystaniem wysokiej wydajności detektora opakowań, zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu. - Wyjątkowa wydajność, doskonałe obrazy
Wysoka wrażliwość z typowym NETD≤30mK. Algorytmy obrazowe nowej generacji dostarczają jaśniejszych, ostrych obrazów termicznych. - Elastyczne rozszerzenie, szybka integracja
Wielokrotne opcje soczewek optycznych dostępne dla różnych scenariuszy zastosowań. Wspiera interfejsy wyjściowe obrazu USB2.0/DVP/LVDS/BT.656. Wydaje dane obrazu RAW/YUV z sterowaniem portem seryjnym.
Specyfikacja produktu
| Model | COIN417G3 |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 384×288 |
| Wielkość pikseli | 17 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 30mK/F1.0/25°C |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25/30/50Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | PAL/NTSC |
| Digitalne wideo | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) 3D redukcja hałasu (3DNR) Dwuwymiarowe tłumienie hałasu (DNS) Kompresja dynamicznego zasięgu (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | Oprogramowanie ICC - sterowanie modułem i wyświetlacz wideo |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna) |
| Płyty rozszerzeniowe | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Interfejs komunikacji | TTL-232/USB2.0 |
| Interfejs cyfrowy wideo | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Napięcie zasilania | 4.5~5.5V |
| Typowe zużycie energii | 0.65W |
| Wyroby mechaniczne | |
| Rozmiar gołego rdzenia (mm) | 25.4 mm × 25.4 mm × 16.5 mm |
| Waga gołego rdzenia (g) | 160,6±1 |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Wyborne wibracje, 5,35 gramów, 3-osiowe |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | |
| Soczewki optyczne | Stałe skupienie Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Poziom ochrony | IP67 ((Front Lens) |
Zastosowania przemysłowe
Rdzeń kamery termicznej COIN417G3 jest szeroko stosowany w zakresie wizji przemysłowej, monitorowania bezpieczeństwa, walki z pożarami i ratownictwa, na zewnątrz, wizji maszynowej, ADAS itp.
Standaryzowana usługa
- Pełna dokumentacja:Podręczniki produktu, instrukcje konfiguracji i referencje do wyboru.
- Pomoc w zakresie rozwoju i badań:Wzór zintegrowane testowanie, ocena wydajności i weryfikacja parametrów ułatwione.
- Zaawansowany zestaw narzędzi dla programistów:SDK, interfejsy API, algorytmy i narzędzia debugowe do głębokiej integracji.
- Odległe wsparcie techniczne:24/7 wsparcie - szybka reakcja i terminowe rozwiązanie krytycznych problemów.
- Gwarancja:Oryginalne części i ścisłe przestrzeganie procesu, aby przywrócić optymalną wydajność.
Często zadawane pytanie
Opakowania metalowe
Opakowania metalowe wykorzystują metalową muszelkę, chłodnicę termoelektryczną (TEC) i kolumnowy getter.TEC odgrywa ważną rolę w stabilizacji temperatury roboczej, tak aby detektor podczerwieni działał w temperaturze pokojowej, dzięki czemu zdolność czujników obrazowania cieplnego do dostosowywania się do ekstremalnych warunków, takich jak gęsta mgła, deszcz i śnieg itp.
Niedogodność polega jednak na tym, że koszty są zbyt wysokie, stanowiąc ponad 60% całkowitego kosztu produkcji wszystkich produktów niechłodzonych, co powoduje długi cykl produkcji.Taka metoda pakowania jest przeznaczona do zastosowań wysokiej klasy.
