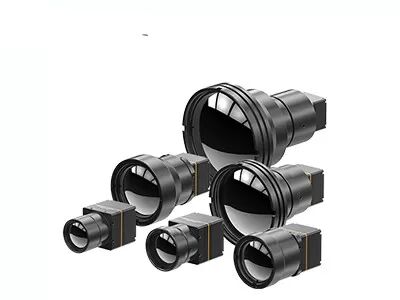

Moduł termowizyjny LWIR VOx 640x512 zintegrowany z kamerą na podczerwień

 Moduł termowizyjny LWIR VOx 640x512 zintegrowany z kamerą na podczerwień

Moduł termiczny TWIN612 to nowy produkt opracowany przez firmę Global Sensor Technology.Integruje niechłodzony detektor podczerwieni 640×512/12µm w obudowie ceramicznej.Przy typowym NETD <40mk moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.

Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30Hz, moduł termiczny gwarantuje płynny obraz termowizyjny i dokładny pomiar temperatury.

Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii na poziomie zaledwie 0,8 W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.

Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.

-Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
Lekka waga: 25g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii na poziomie zaledwie 0,8 W


Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa


1. Co to jest promieniowanie podczerwone?
Mówiąc o obrazowaniu termicznym w podczerwieni, pierwszą rzeczą, o której należy pomyśleć, jest promieniowanie podczerwone (IR).Długość fali energii promieniowania podczerwonego zaczyna się od około 700 nm i rozciąga się do około 1 mm.Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego, które jest dla nas niewidoczne, ponieważ w całym spektrum elektromagnetycznym gołym okiem widać tylko „światło widzialne”.

2. Jak działa kamera termowizyjna na podczerwień?
Podstawowym elementem sprzętu na podczerwień jest detektor termiczny na podczerwień, który może z czułością wykrywać niewielką różnicę temperatur otaczających obiektów.Następnie zbiera te informacje o promieniowaniu z obiektu i wyprowadza informacje o temperaturze do obrazowania, które są oparte na informacjach o różnicy temperatur.Im cieplejszy obiekt, tym więcej wytwarza promieniowania podczerwonego.Jeśli intensywność jest zbyt wysoka, możesz poczuć ciepło.
