Szybka integracja Moduł kamery termowizyjnej 384x288 17μM dla służby zdrowia
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 384x288 | Pobór energii | 0,85 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 17μm |
Typowy NETD | <50mK | Częstotliwość wyświetlania klatek | 25Hz |
High Light | Moduł kamery termowizyjnej 17uM,moduł kamery termowizyjnej 384x288,moduł kamery termowizyjnej 0 |

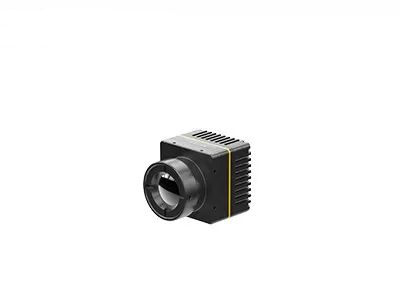

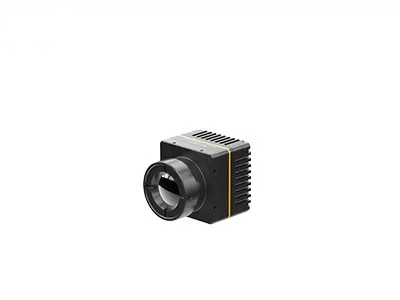

Moduł kamery termowizyjnej 384x288/17μM Szybka integracja w służbie zdrowia
Moduł termiczny iHA417W został specjalnie opracowany do diagnostyki medycznej.Jest zintegrowany z opracowanym przez siebie detektorem podczerwieni 384×288/17μm w obudowie waflowej, obiektywem 9,1 mm, standardowym interfejsem 30-pinowym (opcjonalna karta rozszerzeń typu C) oraz dedykowanym zestawem SDK do medycznego pomiaru temperatury.
Istnieją dwa tryby odległości pomiaru temperatury: 5 metrów i 0,5 metra, które można wykorzystać w różnych scenariuszach.Moduł termiczny do diagnostyki medycznej iHA417 ma lepszą spójność pomiaru temperatury i doskonałą dokładność pomiaru temperatury ± 0,5°C.Brak konieczności wbudowanego czarnego korpusu zapewnia kompaktową konstrukcję i łatwiejszy pomiar temperatury.
Moduł kamery termowizyjnej iHA417W można szybko zintegrować z różnymi medycznymi urządzeniami termowizyjnymi i oczekuje się, że będzie szeroko stosowany w dziedzinie badań przesiewowych chorób, fizjoterapii tradycyjnej medycyny chińskiej, kontroli stanu zdrowia, rehabilitacji itp. obecnie i w przyszłości .
- Mały rozmiar: 25,4 mm × 25,4 mm × 30,3 mm (z obiektywem)
- Typowy NETD<50mk
-Wykryj odległość: 0.5m/5m
Lekka waga zaledwie 32,2 g
- Doskonała dokładność pomiaru temperatury: ± 0,5 ℃
Model | iHA417W |
Wydajność detektora podczerwieni | |
Rezolucja | 384×288 |
Rozmiar piksela | 17μm |
Zakres widmowy | 8~14μm |
Typowy NETD | <50mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz |
Czas rozruchu | 5s |
Wideo cyfrowe | RAW/YUV |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Algorytm obrazu | NUC/3DNR/DNS/DRK/EE/SFFC |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Typ C |
Tryb komunikacji | USB |
Napięcie zasilania | 5 ± 0,5 V |
Typowe zużycie energii | 0,85 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C ~ +50°C |
Zakres pomiaru temperatury | 15 ℃ ~ 50 ℃ |
Dokładność pomiaru temperatury | ≤ ± 0,5 ℃ (brak wiatru w pomieszczeniu, docelowy zakres temperatur 32 ℃ ~ 42 ℃) |
Pomiar odległości | Dwa tryby: 0,5 m lub 5 m |
SDK | Obsługa zestawu Windows/Android/Linux SDK, uzyskanie pełnoekranowej termografii |
Charakterystyka fizyczna | |
Rozmiar (mm) | ≤25,4×25,4×30,3 (z obiektywem 9,1 mm) |
Waga | 32,2 ± 3 g (z obiektywem 9,1 mm) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 9,1 mm |
Certyfikat | |
Standard | ROHS/REACH |
Oczekuje się, że moduł termiczny iHA417 będzie szeroko stosowany w dziedzinie badań przesiewowych chorób, fizjoterapii tradycyjnej medycyny chińskiej, kontroli stanu zdrowia, rehabilitacji itp. Obecnie iw przyszłości.
1. Co to jest promieniowanie podczerwone?
Mówiąc o obrazowaniu termicznym w podczerwieni, pierwszą rzeczą, o której należy pomyśleć, jest promieniowanie podczerwone (IR).Długość fali energii promieniowania podczerwonego zaczyna się od około 700 nm i rozciąga się do około 1 mm.Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego, które jest dla nas niewidoczne, ponieważ w całym spektrum elektromagnetycznym gołym okiem widać tylko „światło widzialne”.
2. Jak działa kamera termowizyjna na podczerwień?
Podstawowym elementem sprzętu na podczerwień jest detektor termiczny na podczerwień, który może z czułością wykrywać niewielką różnicę temperatur otaczających obiektów.Następnie zbiera te informacje o promieniowaniu z obiektu i wyprowadza informacje o temperaturze do obrazowania, które są oparte na informacjach o różnicy temperatur.Im cieplejszy obiekt, tym więcej wytwarza promieniowania podczerwonego.Jeśli intensywność jest zbyt wysoka, możesz poczuć ciepło.
