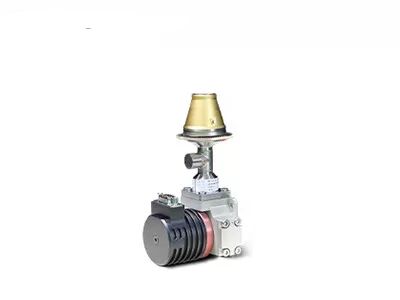

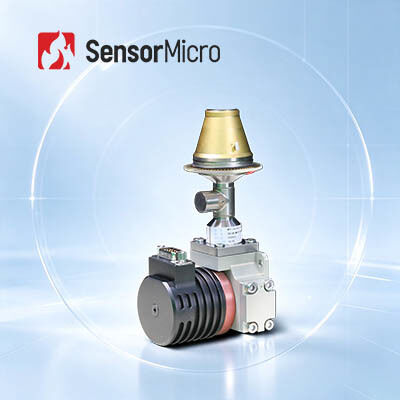

1280x1024 12μm Chłodzony detektor podczerwieni FPA 18mK Wysokiej wrażliwości Zintegrowany Dewar Cooler Assembly

  • 1280x1024 12μm Cooled FPA Infrared Detector 18mK High Sensitivity Integrated Dewar Cooler Assembly
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu C1212M
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024/12μm NETD 18mK (F2/F4)
Zakres widmowy 3,7 ~ 4,8 μm MW Temperatura pracy -45 ℃ ~ + 71 ℃
Zasilanie 24 V prądu stałego Maks. Liczba klatek na sekundę 100 Hz
Podkreślić

Chłodzony detektor FPA 1280x1024

,

24VDC chłodzony detektor FPA

,

megapikselowy detektor MWIR FPA
Zostaw wiadomość
opis produktu
Przegląd produktu

Detektor podczerwieni C1212M MWIR MCT FPA zapewnia wysoką rozdzielczość, wysoką wydajność i wysoką niezawodność. Oferuje czterokrotnie więcej pikseli na tym samym obszarze aktywnego obrazu niż konwencjonalne produkty 640×512. Jego zmniejszony rozmiar piksela 12 µm zapewnia lepszą rozdzielczość przestrzenną i dopasowuje krótszą ogniskową obiektywu optycznego, aby osiągnąć tę samą misję zasięgu. Chłodzony detektor podczerwieni C1212M jest idealnym wyborem do zastosowań wymagających doskonałej wydajności na długich dystansach i szczegółowego rozpoznawania obrazu.

Główne cechy
Wyjątkowa wydajność
  • Wysoka rozdzielczość 1280×1024 dla szerszego pola widzenia i dłuższego dystansu detekcji
  • Rozmiar piksela 12 µm dla lepszej rozdzielczości przestrzennej
Ostre i wyraźne obrazy
  • Wysoka czułość, z typowym NETD już od 18 mK
  • Dobra jednorodność, ze współczynnikiem efektywnych pikseli powyżej 99,5%
Projekt do specyficznych zastosowań
  • Liczba przysłony (F-number) może być dostosowana
  • Gwarantowana ciągłość dostaw
Specyfikacje produktu
Model C1212M HD MWIR Chłodzony detektor podczerwieni
Materiał czuły MCT
Rozdzielczość 1280×1024
Rozmiar piksela 12 µm
Odpowiedź spektralna 3.7 µm ± 0.2 µm ～ 4.8 µm ± 0.2 µm
Tryb pracy Migawka; tryby integracji ITR/IWR; tryb okna; anty-blooming
Pojemność ładunku 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR)
Zakres dynamiczny Tryb ITR ≥ 80 dB; tryb IWR ≥ 76 dB
Kanał wyjściowy 4 lub 8 kanałów; do 20 MHz na wyjście
Maks. szybkość klatek 100 Hz
Typowy NETD 18 mK (F2/F4)
Efektywny współczynnik pikseli ≥ 99.5%
Niejednorodność odpowiedzi ≤ 8%
Konfigurowalny kriochłodziarka RS058F LS734
Typ kriochłodziarki Rotacyjna kriochłodziarka Stirlinga Liniowa kriochłodziarka Stirlinga
Stabilne zużycie energii (23 ℃) ≤ 7 W ≤ 10 W
Maks. zużycie energii (71 ℃) ≤ 17 W ≤ 45 W
Zasilanie 24 V DC 24 V DC
Czas chłodzenia (23 ℃) ≤ 6 min ≤ 4 min
Maksymalny rozmiar (mm) 149 × 58.5 × 71 Kompresor Φ46 × 122
Dewar Φ55 × 119
Waga (g) ≤ 600 ≤ 1200
Temperatura pracy -45 ℃ ～ +71 ℃
Zastosowania przemysłowe

Chłodzony kriogenicznie detektor podczerwieni C1212M MWIR jest szeroko stosowany w wielu dziedzinach, w tym w badaniach nieniszczących (NDT), monitorowaniu środowiska, obserwacji dalekiego zasięgu i badaniach naukowych.

Nasze atuty

SensorMicro jest jedną z pierwszych chińskich firm badających chłodzone detektory podczerwieni oparte na nadstrukturach typu II na bazie antymonku (T2SL). Firma zapoczątkowała masową produkcję i zastosowania inżynieryjne takich detektorów w kraju, posiadając udokumentowane możliwości w zakresie badań i rozwoju oraz produkcji zaawansowanych urządzeń wysokiej klasy, w tym detektorów MWIR, LWIR, wielkoformatowych matryc oraz detektorów pracujących w wysokiej temperaturze (HOT).

Często zadawane pytania
1. Czym jest promieniowanie podczerwone?

Mówiąc o termowizji na podczerwień, pierwszą rzeczą, którą należy wziąć pod uwagę, jest promieniowanie podczerwone (IR). Długość fali energii promieniowania podczerwonego zaczyna się od około 700 nm i rozciąga się do około 1 mm. Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego, które jest dla nas niewidoczne, ponieważ w całym spektrum elektromagnetycznym gołe oko może widzieć tylko "światło widzialne".

2. Jak działa kamera termowizyjna na podczerwień?

Kluczowym elementem sprzętu na podczerwień jest detektor termowizyjny na podczerwień, który potrafi wykrywać niewielkie różnice temperatur otaczających obiektów. Następnie zbiera te informacje o promieniowaniu z obiektu i na podstawie informacji o różnicy temperatur generuje obraz, przedstawiający informacje o temperaturze. Im cieplejszy obiekt, tym więcej promieniowania podczerwonego emituje. Jeśli intensywność jest wystarczająco wysoka, można ją odczuć jako ciepło.
