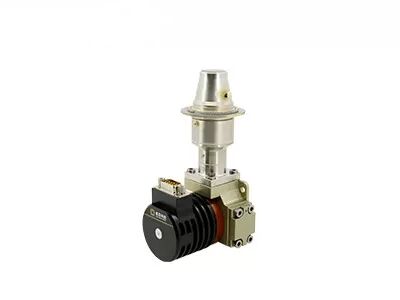

Chłodzony detektor podczerwieni LWIR zintegrowany z systemami EO IR Rozdzielczość 640x512

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu C615S LWIR
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512 Rozstaw pikseli 15μm
Stabilne zużycie energii <8 W Wysoka czułość NETD≤25mK
Zakres widmowy 3.7~4.8μm (MW); 3,7 ~ 4,8 μm (MW); 7.7~9.5 (LW) 7,7 ~ 9,5 (LW) Rozmiar 142x58,5x71mm
High Light

Rozdzielczość 640x512 Detektor podczerwieni LWIR

,

detektor podczerwieni chłodzony EO IR

,

zintegrowany detektor chłodzony LWIR

Zostaw wiadomość
opis produktu

Chłodzony detektor podczerwieni LWIR zintegrowany z systemami EO IR Rozdzielczość 640x512

Opis produktu



Zintegrowany zespół chłodnicy Dewara C615S LWIR jest jednym z chłodzonych T2SL detektorów podczerwieni opracowanych przez Global Sensor Technology (GST).Jest to 640x512 / 15µm Type II Superlattice (T2SL), Integrated Detector Cooler Assembly (IDCA), zaprojektowany dla wysokowydajnych pasm fal podczerwonych o długości fali 7,7 ~ 9,5 µm (LWIR).



Dzięki rozdzielczości 640x512 i zmniejszonej wielkości piksela do 15 µm, zintegrowana chłodnica Dewara C615S LWIR zapewnia wyraźny obraz i doskonałą wydajność.Charakteryzuje się najbardziej zaawansowaną technologią, wysoką wydajnością kwantową, dużą liczbą klatek na sekundę, wysoką czułością, niskim poziomem szumów, najlepszą niejednorodnością itp.



Jako detektor LWIR wykazuje wysoką wydajność w warunkach klimatu piaskowego lub pyłowego i nie będzie miał wpływu migotanie światła słonecznego ani żaden płomień o wysokiej temperaturze.



Główne cechy



- Rozdzielczość: 640x512

Rozstaw pikseli: 15µm

- Wysoka czułość

-Dobry efekt obrazowania

- Niski dźwięk

- Stabilna wydajność

- Doskonała niejednorodność



Specyfikacja produktu



Model C615S LWIR
Materiał T2SL
Rezolucja 640x512
Rozstaw pikseli 15um
Zakres widmowy 7,7 μm ~ 9,5 μm LW
Tryb pracy Migawka;Tryb integracji binningu ITR i przeplotu;Tryb Windowsa;Przeciw kwitnieniu
Pojemność ładowania ITR: 12,22Me-/6,67Me-
Sortowanie z przeplotem: 24,44Me-/13,33Me-
Zakres dynamiczny ITR: ≥76dB
Binning z przeplotem: ≥77dB
Kanał wyjściowy 4;Do 22,5 Mpixel/s na wyjście
NETD ≤30 mK (F2 ITR)
≤25mK (grupowanie z przeplotem F2)
Efektywna liczba pikseli ≥99,5%
Niejednorodność odpowiedzi ≤8%
Typ chłodnicy RS058
Stałe zużycie energii <8W
Maksymalne zużycie energii <17W
Zasilacz 24 V prądu stałego
Czas chłodzenia <5min30s
Waga ≤600g
Wymiar (mm) 148x58,5x71
Temperatura pracy -45°C ~ +71°C



Zastosowania przemysłowe


Chłodzony detektor podczerwieni C615S LWIR jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.

Chłodzony detektor podczerwieni LWIR zintegrowany z systemami EO IR Rozdzielczość 640x512 0


Odznaczenia i certyfikaty


Chłodzony detektor podczerwieni LWIR zintegrowany z systemami EO IR Rozdzielczość 640x512 1


Często zadawane pytania



1. Co to jest promieniowanie podczerwone?
Mówiąc o obrazowaniu termicznym w podczerwieni, pierwszą rzeczą, o której należy pomyśleć, jest promieniowanie podczerwone (IR).Długość fali energii promieniowania podczerwonego zaczyna się od około 700 nm i rozciąga się do około 1 mm.Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego, które jest dla nas niewidoczne, ponieważ w całym spektrum elektromagnetycznym gołym okiem widać tylko „światło widzialne”.


2. Jak działa kamera termowizyjna na podczerwień?
Podstawowym elementem sprzętu na podczerwień jest detektor termiczny na podczerwień, który może z czułością wykrywać niewielką różnicę temperatur otaczających obiektów.Następnie zbiera te informacje o promieniowaniu z obiektu i wyprowadza informacje o temperaturze do obrazowania, które są oparte na informacjach o różnicy temperatur.Im cieplejszy obiekt, tym więcej wytwarza promieniowania podczerwonego.Jeśli intensywność jest zbyt wysoka, możesz poczuć ciepło.
