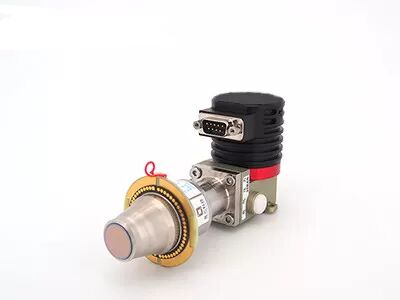

  • T2SL Integrated Dewar Cooler Assembly 640x512 15μm Cooled Infrared Detector for Long Range Surveillance
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu C615H
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512/15μm NETD 20mK(F2/F4)
Zakres widmowy 3,7 ~ 4,8 μm MW Efektywna liczba pikseli ≥ 99,76%
Chłodnica kriogeniczna LS711H/RS028 Maks. Liczba klatek na sekundę 100 Hz
Podkreślić

Detektor podczerwieni F1.5 MWIR MCT

,

Detektor podczerwieni MCT 30um

,

Detektor podczerwieni RS058 MWIR 320x256
Zostaw wiadomość
opis produktu
Opis produktu

Wykorzystując technologię typu II Superlattice i konstrukcję liniowego chłodnicy krydowej, C615H HOT chłodzony wykrywacz podczerwieni zapewnia rozdzielczość 640×512 z pikseli 15 μm.utrzymuje wyższą wydajność wykrywania przy jednoczesnym osiąganiu doskonałych cech SWaP: lekki współczynnik kształtu 235 g, stabilne zużycie energii 3 W i szybkie 2,5 minuty chłodzenia.000 godzin gwarantuje długą żywotnośćDetektor ten spełnia zapotrzebowanie rynku na niezawodne systemy obrazowania termicznego o niskim koszcie konserwacji.

Główne cechy
Projektowanie zoptymalizowane przez SWaP
  • Rozmiar Dewar:φ33 × 37,5 × 70 mm;Kryochłodnik:φ26 × 55,8 mm ?? umożliwiające elastyczną integrację
  • waga zmniejszona do 235 g;stabilne zużycie energii zmniejszone do 3 W
Szybkie chłodzenie, szybkie uruchomienie
  • Czas chłodzenia krótszy niż 2,5 minuty
Dłuższa żywotność, wydajna eksploatacja
  • MTTF ≥ 25 000 godzin
Specyfikacja produktu
Parametry Specyfikacja
ModelC615H
Materiał wrażliwyT2SL
Rozstrzygnięcie640×512
Wielkość pikseli15 μm
Odpowiedź widmowa30,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
Typowy NETD20 mK (F2/F4)
Maksymalna prędkość obrazu100 Hz
Skuteczna prędkość pikseli≥ 99,76%
Niejednorodność odpowiedzi≤ 8%
Temperatura pracy-45 °C ~ +71 °C
KryochłodnikLS711H.
Czas chłodzenia (23 °C)≤ 3 min. ≤ 2,5 min.
Maksymalne zużycie energii (71 °C)≤ 12 W.
Stałe zużycie energii (23 °C)≤ 3 W
Rozmiar (mm)Kryochłodnik: φ26 × 55.8 86 × 43 × 57
Dewar: 33 × 37,5 × 70
Masa (g)≤ 235
Zastosowania przemysłowe

Kryogenicznie schłodzony detektor podczerwieni MWIR C615H jest szeroko stosowany w wielu dziedzinach, w tym w badaniach nieniszczących (NDT), monitorowaniu środowiska, obserwacji dalekiego zasięgu,i badań naukowych.

Dostosowana obsługa
  • Dostosowanie produktu:Dostosowanie konfiguracji i dostosowanie algorytmów do spełnienia wymagań specyficznych dla danego sektora.
  • Wsparcie techniczne i szkolenia na miejscu:Zapewnienie podstawowym klientom praktycznego szkolenia w zakresie konfiguracji systemu i szkolenia operacyjnego.
  • Wspólne innowacje dla nowych produktów i rynków:Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni.
Częste pytania
1Co to jest promieniowanie podczerwone?

Podczas omawiania obrazowania termicznego podczerwonego pierwszym pojęciem, które należy wziąć pod uwagę, jest promieniowanie podczerwone (IR). Długość fali energii promieniowania podczerwonego zaczyna się od około 700 nm i rozciąga się do około 1 mm.Wszystkie obiekty emitują pewną ilość ciepła w postaci promieniowania podczerwonego., który jest dla nas niewidzialny, ponieważ w całym spektrum elektromagnetycznym gołym okiem widzi się tylko światło widzialne.

2- Jak działa termograficzny podczerwieni?

Podstawowym elementem urządzeń podczerwieni jest czujnik termiczny podczerwieni, który może czule wykrywać drobne różnice temperatury otaczających obiektów.Następnie zbiera informacje o promieniowaniu z obiektu i wydaje informacje o temperaturze do obrazowania w oparciu o te różnice temperaturyIm gorętszy obiekt, tym więcej promieniowania podczerwonego emituje.
