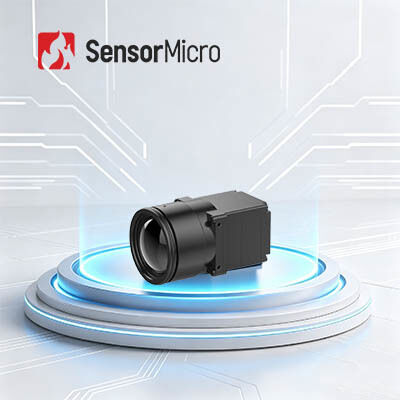

1280x1024 12μm Moduł obrazowania termicznego niechłodzonego do monitorowania kluczowej infrastruktury

  • 1280x1024 12μm Uncooled Thermal Imaging Module for Key Infrastructure Monitoring
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA1212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024 Zużycie energii 1,0 W
Cyfrowy interfejs wideo DVP16/BT.1120/MIPI Zakres widmowy 8 ~ 14μm
Rozstaw pikseli 12μm Liczba klatek na sekundę 30 Hz
Podkreślić

12uM niechłodzony moduł termowizyjny

,

moduł termowizyjny do obserwacji przyrody 640x512

,

30Hz moduł termowizyjny
Zostaw wiadomość
opis produktu
1280x1024 12μm Moduł obrazowania termicznego niechłodzonego do monitorowania kluczowej infrastruktury
Przegląd produktu

COIN1212 to rdzeń kamery podczerwonej o wysokiej rozdzielczości na poziomie płytki wyposażony w detektor 1280×1024 12μm i zaawansowane systemy przetwarzania obrazu.Wspiera różnorodne wyjścia wideo i komunikację seryjną, zapewnia szybkie wykrywanie hotspotów i obrazy termiczne o wysokiej rozdzielczości oraz znacznie upraszcza integrację systemu.zaawansowana produkcja i badania naukowe, jest to kompaktowe i wydajne rdzeń obrazowania termicznego do różnych zastosowań wysokiej klasy.

Główne cechy
Wysokiej rozdzielczości obrazowanie, precyzyjne wykrywanie
  • Rozstrzygnięcie megapixelów 1280×1024/12μm umożliwia szerokie pole widzenia i zdjęcia HD dalekiego zasięgu
  • Wyraźnie rejestruje szczegóły celu podczas obserwacji z bliska
W pełni funkcjonalne i ekonomiczne
  • Zbudowany z wiodącym w branży wielkoformatowym detektorem podczerwieni na poziomie płytki
  • Zintegrowane z zaawansowanymi algorytmami przetwarzania obrazu w celu zwiększenia jasności obrazu i jakości wizualnej
Szybka integracja, przyspieszony rozwój
  • Wspiera wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120
  • Wyjście danych obrazu RAW/YUV z sterowaniem linią seryjnej
Specyfikacja produktu
Model COIN1212
Wskaźniki detektorów IR
Materiał wrażliwy: VOx
Rozdzielczość: 1280×1024
Wielkość pikseli: 12μm
Odpowiedź widmowa: 8μm ~ 14μm
Typowa NETD: ≤ 40mK/F1.0/25°C
Przetwarzanie obrazu
Cyfrowa częstotliwość klatki: 30Hz
Czas uruchomienia: 6 s
Analogiczne wideo: /
Digital Video: RAW/YUV422
Algorytm obrazu: Korekta nienormalności (NUC), redukcja hałasu 3D (3DNR), tłumienie hałasu 2D (DNS), kompresja dynamicznego zakresu (DRC), wzmocnienie krawędzi (EE)
Wyświetlacz obrazu: 10 typów (białe gorące/lawa/żelazowe czerwone/gorące żelazo/medyczne/arktyczne/różbieżna 1/różbieżna 2/barwne/czarne gorące)
Oprogramowanie do komputerów Oprogramowanie ICC: sterowanie modułem i wyświetlacz wideo
Elektryczne
Standardowy interfejs zewnętrzny: 50pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Płytka rozszerzająca: USB3.0
Interfejs komunikacyjny: TTL-232
Interfejs cyfrowy wideo: DVP16/BT.1120/MIPI
Napięcie zasilania: 4,5 - 5,5 V
Typowe zużycie energii: 1,0 W
Wyroby mechaniczne
Rozmiar gołego rdzenia: 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Główna waga (g): 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Przystosowanie do środowiska
Temperatura pracy: -40°C~+70°C
Temperatura przechowywania: -45°C~+85°C
Wilgotność: 5%~95%, nie kondensująca
Wibracja: 5,35 gramów, Wibracja losowa, 3-osiowa
Wpływ: pół fala sinus, 40 g / 11 ms, kierunek uderzenia X oś, 3 razy
Certyfikacja: ROHS2.0/REACH
Soczewki optyczne
Soczewka optyczna: ostrości stałej Athermal: 14mm/19mm/25mm/35mm/50mm/100mm
Poziom ochrony: IP67 (przednia soczewka)
Zastosowania przemysłowe
Moduł obrazowania termicznego COIN1212 jest stosowany w dziedzinie monitorowania kluczowej infrastruktury, produkcji zaawansowanej, inspekcji przemysłowej, badań naukowych itp.
O SensorMicro

SensorMicro, kierując się potrzebami użytkowników, angażuje się w dogłębny rozwój i ciągłe doskonalenie produktów podczerwieni i rozwiązań aplikacyjnych.Nie tylko dostarczamy wysokiej jakości produkty sprzętowe, ale również dzielimy się doświadczeniem w profesjonalnych aplikacjachNasza globalna sieć serwisowa zapewnia terminowe wsparcie techniczne i obsługę posprzedażną,co czyni nas zaufanym partnerem dla klientów na całym świecie.

Częste pytania
Jaka jest odległość ogniska?
Wszyscy wiemy, że zasadą obrazowania aparatu jest obrazowanie przez otwór szpilkowy, więc w kamerze cyfrowej, odległość ogniskowa odnosi się do odległości od otworu szpilkowego obiektywu do czujnika,i jednostka to mm (milimetr).
Definicja różnych typów soczewek
Jeśli chodzi o obiektywy aparatów fotograficznych, niektórzy ludzie mogą wiedzieć, że istnieją obiektywy stałego ostrości i obiektywy zoomowe.podczas gdy obiektyw zoomowy oznacza, że odległość ogniskowa obiektywu jest zmienna.

Ogólnie rzecz biorąc, odległość ogniskowa będzie oznaczona na obiektywie aparatu, na przykład 50 mm, 24-70 mm itp. Jeśli na obiektywie znajduje się tylko jeden numer, oznacza to, że jest to obiektyw o stałej ostrości, na przykład obiektyw 50 mm,co oznacza, że obiektyw może być zamocowany tylko na odległości ogniskowej 50 mmJeśli na obiektywie są oznaczone dwie liczby, oznacza to, że jest to obiektyw zoomowy, taki jak obiektyw 24-70 mm, co oznacza, że odległość ogniskowa tego obiektywu można swobodnie regulować między 24-70 mm.
