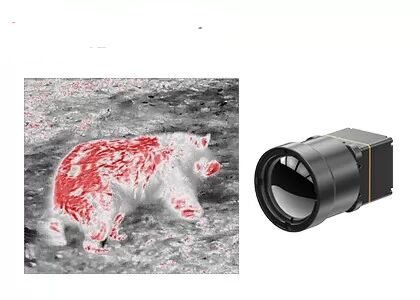

LWIR Niechłodzony rdzeń kamery termowizyjnej 640x512 12μM do osobistego nocnego widzenia
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,8 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Niechłodzony moduł termiczny LWIR 12uM,rdzeń kamery LWIR z noktowizorem,rdzeń przezroczystej kamery termowizyjnej 640x512 |
LWIR Uncooled 640x512 12μM Moduł termowizyjny do osobistego widzenia w nocy
Moduł termiczny TWIN612 to nowy produkt opracowany przez firmę Global Sensor Technology.Integruje niechłodzony detektor podczerwieni 640×512/12µm w obudowie ceramicznej.Przy typowym NETD <40mk moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.
Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30Hz, moduł termiczny gwarantuje płynny obraz termowizyjny i dokładny pomiar temperatury.
Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii na poziomie zaledwie 0,8 W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.
-Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
Lekka waga: 25g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii na poziomie zaledwie 0,8 W
Model | TWIN612/R |
Wydajność detektora podczerwieni | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8~14μm |
Typowy NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
Czas rozruchu | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | Łącznie 11 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
Algorytm obrazu | NUC/3D/2D/DRK/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4 ~ 5,5 V |
Typowe zużycie energii | 0,8 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10℃~50℃ |
Zakres pomiaru temperatury | -20℃~150℃, 0℃~550℃ |
Dokładność pomiaru temperatury | Większy z ±2 ℃ lub ±2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40℃~+70℃ |
Temperatura przechowywania | -45℃~+85℃ |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5,35 g, 3 osie |
Zaszokować | Półfala sinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczne: 13 mm |
Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Interfejs modułu termowizyjnego na podczerwień · HDMI
HDMI to skrót od High Definition Multimedia Interface.Służy do zastąpienia starszego interfejsu transmisji sygnału analogowego AV, takiego jak RCA.HDMI jest najczęściej używanym cyfrowym interfejsem audio i wideo w dziedzinie elektroniki użytkowej termowizyjnej na podczerwień, a także jest szeroko stosowany przez różne moduły kamer na podczerwień.
Istnieje wiele wersji interfejsu HDMI:
- Standardowy interfejs HDMI: a mianowicie interfejs HDMI typu A o szerokości 14 mm i jest używany do telewizora HD, komputera stacjonarnego, projektora i innego sprzętu
- Interfejs HDMI mini: mianowicie interfejs HDMI typu C o szerokości 10,5 mm i jest używany do MP4, tabletów, aparatów fotograficznych i innych urządzeń
- Mikrointerfejs HDMI: mianowicie interfejs HDMI typu D o szerokości 6 mm i jest używany w smartfonach, tabletach i innych urządzeniach.
Obecnie moduł termiczny na podczerwień opracowany przez Global Sensor Technology wykorzystuje standardowy interfejs HDMI.
