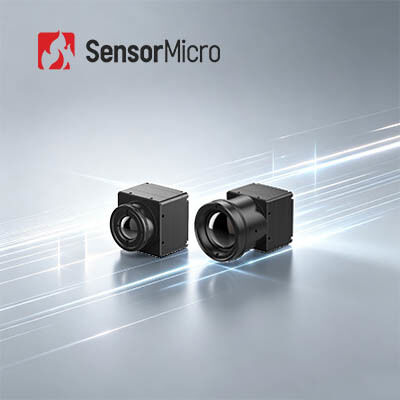

Moduł termiczny podczerwony LWIR o rozdzielczości 384x288 Zużycie energii 0,65 W i częstotliwość obrazu 25Hz/30Hz dla widzenia maszynowego

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA417G3
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 384x288 Zużycie energii 0,65 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 17μm
NETD ≤30 mK/F1,0/25 ℃ Liczba klatek na sekundę 25/30/50 Hz
Podkreślić

Moduł termiczny na podczerwień LWIR

,

moduł termiczny na podczerwień 640x512

,

ładunki UAV Moduł termiczny LWIR
Zostaw wiadomość
opis produktu
Moduł termiczny podczerwieni LWIR 384x288 25Hz/30Hz do widzenia maszynowego
Przegląd produktu

COIN417G3 integruje 384×288/17μm nieochłodzony detektor podczerwieni o typowym NETD ≤30mK. Moduł cieplny posiada kompaktową konstrukcję, lekką strukturę i zużycie energii tak niskie jak 0,65W.Zwiększone algorytmy obrazowania zapewniają wyjątkowo płynne obrazowanie termiczne.

Przystosowany do różnych scenariuszy widzenia krawędzi, rdzeń kamery podczerwonej na poziomie płytki COIN417G3 zapewnia niezawodne wykrywanie termiczne w nocy do monitorowania bezpieczeństwa i obserwacji granic zewnętrznych.Do przepływów roboczych w przemyśle i w wizji maszynowej, jego wysokiej dokładności wyjście danych RAW obsługuje identyfikację wad termicznych AI. W przypadku samochodowych ADAS i urządzeń AIoT dla konsumentów ultra niskie zużycie energii wydłuża żywotność urządzenia w stanie gotowości.Bogate interfejsy rozszerzalne umożliwiają bezproblemową integrację ze wszystkimi głównymi terminaliami widzenia wbudowanego.

Główne cechy
  • Kompleksowa funkcjonalność, efektywny pod względem kosztów projekt
    • Opracowany z wykorzystaniem wysoko kosztownego detektora opakowań na poziomie płytki
    • Zintegrowane z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
  • Wyjątkowa wydajność, doskonałe obrazy
    • Wysoka wrażliwość z typowym NETD ≤ 30mK
    • Następna generacja algorytmów obrazowych dostarcza jaśniejszych, ostrych obrazów termicznych
  • Elastyczne rozszerzenie, szybka integracja
    • Wiele opcji soczewek optycznych dostępnych dla różnych scenariuszy zastosowań
    • Wspiera interfejsy wyjściowe obrazu USB2.0/DVP/LVDS/BT.656
    • Wyjście danych obrazu RAW/YUV z sterowaniem linią seryjnej
Specyfikacja produktu
Model COIN417G3
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 384×288
Wielkość pikseli 17 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 30mK/F1.0/25°C
Przetwarzanie obrazu
Cyfrowa prędkość klatki 25/30/50Hz
Czas uruchomienia 6s
Wideo analogowe PAL/NTSC
Digitalne wideo RAW/YUV422
Algorytm obrazu Korekta niejednorodności (NUC)
3D redukcja hałasu (3DNR)
Dwuwymiarowe tłumienie hałasu (DNS)
Kompresja dynamicznego zasięgu (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów
Oprogramowanie ICC Moduł sterowania i wyświetlacz video
Elektryczne
Standardowy interfejs zewnętrzny 50Pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna)
Płyty rozszerzeniowe USB3.0/USB2.0/VPC/USB2.0&VPC
Interfejs komunikacji TTL-232/USB2.0
Interfejs cyfrowy wideo DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania 4.5~5.5V
Typowe zużycie energii 0.65W
Wyroby mechaniczne
Rozmiar gołego rdzenia (mm) 25.4 mm × 25.4 mm × 16.5 mm
Waga gołego rdzenia (g) 160,6±1
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje Wyborne wibracje, 5,35 gramów, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy
Certyfikacja RoHS2.0/REACH
Soczewki optyczne
Soczewki optyczne Stałe skupienie Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
Poziom ochrony IP67 ((Front Lens)
Zastosowania przemysłowe

Moduł obrazowania termicznego COIN417G3 jest stosowany w zakresie widzenia przemysłowego, monitorowania bezpieczeństwa, przeciwpożarowego i ratowniczego, na zewnątrz, widzenia maszynowego, ADAS i pokrewnych dziedzinach.

Nasze podejście do służby
Przedsprzedaż
  • Analiza wymagań
  • Ocena scenariusza
  • Wybór produktu
  • Dostosowane rozwiązania
Rozmieszczenie
  • Szybka dostawa
  • Integracja systemu i testowanie
  • Szkolenie techniczne
  • Wytyczne dotyczące stosowania
Usługi posprzedażowe
  • Diagnostyka zdalna
  • Usługi gwarancyjne
  • Uaktualnienia oprogramowania
Częste pytania
Zalety chłodzonego detektora podczerwonego T2SL

Superlattice typu II jest głównie stosowany w produkcji wysokowydajnych podczerwonych układów obrazowania płaszczyzny ogniskowej.Produkty wykrywające płaszczyznę ogniskową podczerwoną o schłodzeniu oferują wiele zalet z szerokimi perspektywami rynkowymi w różnych dziedzinach:

  • Wysoka wydajność kwantowa, wysoka częstotliwość klatek, wysoka czułość
  • Silna penetracja, silny antynterferencja
  • Działanie w każdą pogodę
  • Szerszy zakres odpowiedzi i wyższa temperatura pracy
  • Niewielki ciemny prąd, wysoka wydajność wykrywania długich fal/dwubarwienia
  • Wysoka częstotliwość wykrywania, lepsza jednolitość, bardziej odpowiednia do urządzeń z dużą powierzchnią
