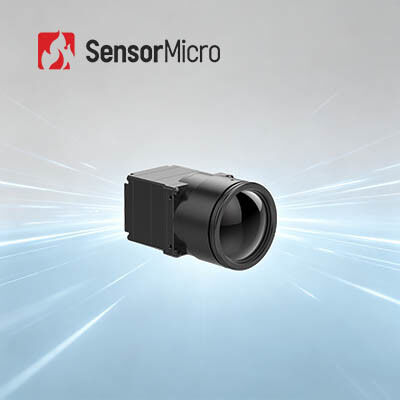

HD 1280x1024 Rozdzielczość 12μm Pixel Pitch 30Hz Frame Rate LWIR Thermal Imaging Module z nieochłodzonym detektorem podczerwonym
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Liczba klatek na sekundę | 30 Hz |
|---|---|---|---|
| Zużycie energii | 1,0 W | Rozstaw pikseli | 12μm |
| Zakres widmowy | 8 ~ 14μm | Interfejs komunikacyjny | TTL-232 |
| Podkreślić | Moduł termiczny o rozdzielczości 640x512,chłodzony moduł detektora podczerwieni LWIR,chłodzony moduł detektora podczerwieni ADAS |
||
opis produktu
Moduł termowizyjny HD LWIR z niechłodzonym detektorem podczerwieni 1280x1024/12μm
Przegląd produktu
W rdzeniu kamery na podczerwień COIN1212 zastosowano wysokowydajny detektor podczerwieni o rozdzielczości 1280 × 1024 i rozdzielczości 12 μm z megapikselami na poziomie płytki, w połączeniu z najwyższej klasy obwodami przetwarzania sygnału i profesjonalnymi algorytmami obrazowania. Obsługując główne protokoły szeregowe, wiele interfejsów wyjściowych wideo i różnorodne konfiguracje soczewek optycznych, zapewnia szybkie wykrywanie hotspotów i wyjątkowo wyraźne obrazowanie termowizyjne. Ten uniwersalny rdzeń do obrazowania termowizyjnego, zoptymalizowany pod kątem uproszczonego rozwoju wtórnego, idealnie nadaje się do zaawansowanych scenariuszy, w tym monitorowania kluczowej infrastruktury, zaawansowanej produkcji, inteligentnego transportu i profesjonalnych badań naukowych.
Główne cechy
Obrazowanie w wysokiej rozdzielczości, precyzyjne wykrywanie
- Rozdzielczość megapikseli 1280 × 1024/12 μm umożliwia szerokie pole widzenia i obrazowanie HD o dużym zasięgu
- Wyraźnie rejestruje drobne szczegóły celu podczas obserwacji z bliskiej odległości
W pełni funkcjonalny i ekonomiczny
- Zbudowany z wiodącego w branży wielkoformatowego detektora podczerwieni na poziomie płytki
- Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu w celu zwiększenia przejrzystości obrazu i jakości obrazu
Szybka integracja, przyspieszony rozwój
- Obsługuje wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120
- Wysyła dane obrazu RAW/YUV za pomocą portu szeregowego
Specyfikacje produktu
| Model | MONETA1212 |
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 1280×1024 |
| Rozmiar piksela | 12μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤40 mK/F1,0/25 ℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 30 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | / |
| Wideo cyfrowe | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | 50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie) |
| Płyta rozszerzeń | USB3.0 |
| Interfejs komunikacyjny | TTL-232 |
| Cyfrowy interfejs wideo | DVP16/BT.1120/MIPI |
| Napięcie zasilania | 4,5 ~ 5,5 V |
| Typowe zużycie energii | 1,0 W |
| Mechaniczny | |
| Rozmiar gołego rdzenia (mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Masa gołego rdzenia (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35mm/50mm/100m: 32,5±1g |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | |
| Soczewka optyczna | Stała ostrość atermiczna: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Poziom ochrony | IP67 (przednia soczewka) |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego COIN1212 ma zastosowanie w obszarze monitorowania infrastruktury kluczowej, produkcji wysokiej klasy, inspekcji przemysłowej, badań naukowych itp.
Nasze główne mocne strony
Stabilne dostawy
Dzięki stabilnemu i niezawodnemu łańcuchowi dostaw w całym naszym ekosystemie możemy szybko reagować na potrzeby rynku.
Utrzymanie innowacji
Dzięki specjalistycznej wiedzy w zakresie produkcji detektorów i doświadczeniu we wspieraniu integracji systemów zyskujemy głęboki wgląd w wymagania dotyczące wydajności, stale optymalizujemy projekty i tworzymy pozytywny cykl: Zastosowanie produktu → Informacje zwrotne techniczne → Aktualizacja produktu.
Przewaga kosztowa
Zarządzając całym łańcuchem produkcyjnym i wykorzystując wydajną produkcję na dużą skalę, zapewniamy konkurencyjne ceny dla szerokiego zakresu zastosowań.
Często zadawane pytania
1. Zastosowanie dwukolorowego chłodzonego detektora podczerwieni LWIR, MWIR/LWIR
W technologii obrazowania termowizyjnego na podczerwień, długofalowe detektory termiczne mają silną penetrację przez zapyloną atmosferę, nie są zakłócane przez efekty odblasków słonecznych i odbicia światła. Wyjątkową jakość obrazu można uzyskać w różnych złożonych środowiskach, takich jak jazda pojazdami w zapylonej atmosferze, statki pływające po wodzie ze światłem odblaskowym czy samoloty przelatujące przez chmury.
Dwukolorowy, chłodzony detektor podczerwieni łączy w sobie zalety detekcji średnio- i długofalowej w jeden chłodzony zespół detektora podczerwieni, który może jednocześnie wykonywać wysokiej jakości obrazowanie w podwójnych pasmach fal, znacznie zmniejszając liczbę fałszywych alarmów. Może być stosowany do wykrywania złożonych tła i monitorowania szybko poruszających się celów.
