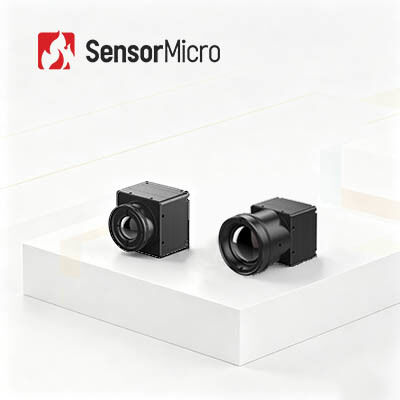

Moduł obrazowania termicznego LWIR o rozdzielczości 384x288 i rozmiarze pikseli 17μm dla osiągów NETD ≤30mK
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA417G3 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 384x288 | Zużycie energii | 0,65 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 17μm |
| NETD | ≤30 mK/F1,0/25 ℃ | Liczba klatek na sekundę | 25/30/50 Hz |
| Podkreślić | Detektory 12uM Rdzeń kamery LWIR,rdzeń kamery LWIR inspekcji medycznej,moduł termiczny detektorów podczerwieni 640x512 |
||
opis produktu
Moduł obrazowania termicznego LWIR z wykrywaczem podczerwieni 384x288 17μm
Przegląd produktu
COIN417G3 osiąga optymalną równowagę między wydajnością obrazowania a kosztami zakupu.i uniwersalnej kompatybilności interfejsu, eliminuje dodatkowe koszty adaptacji do wdrażania w różnych scenariuszach.i wykrywanie wad przemysłowych, umożliwiając programistom znaczne skrócenie czasu wprowadzania na rynek produktów do widzenia termicznego.
Główne cechy
Kompleksowa funkcjonalność, efektywny pod względem kosztów projekt
- Opracowany z wykorzystaniem wysoko kosztownego detektora opakowań na poziomie płytki
- Zintegrowane z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
Wyjątkowa wydajność, doskonałe obrazy
- Wysoka wrażliwość z typowym NETD≤30mK
- Następna generacja algorytmów obrazowych dostarcza jaśniejszych, ostrych obrazów termicznych
Elastyczne rozszerzenie, szybka integracja
- Wiele opcji soczewek optycznych dostępnych dla różnych scenariuszy zastosowań
- Wspiera interfejsy wyjściowe obrazu USB2.0/DVP/LVDS/BT.656
- Wyjście danych obrazu RAW/YUV z sterowaniem linią seryjnej
Specyfikacja produktu
| Model | COIN417G3 |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 384×288 |
| Wielkość pikseli | 17 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 30mK/F1.0/25°C |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25/30/50Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | PAL/NTSC |
| Digitalne wideo | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) 3D redukcja hałasu (3DNR) Dwuwymiarowe tłumienie hałasu (DNS) Kompresja dynamicznego zasięgu (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | Oprogramowanie ICC - sterowanie modułem i wyświetlacz wideo |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna) |
| Płyty rozszerzeniowe | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Interfejs komunikacji | TTL-232/USB2.0 |
| Interfejs cyfrowy wideo | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Napięcie zasilania | 4.5~5.5V |
| Typowe zużycie energii | 0.65W |
| Wyroby mechaniczne | |
| Rozmiar gołego rdzenia (mm) | 25.4 mm × 25.4 mm × 16.5 mm |
| Waga gołego rdzenia (g) | 160,6±1 |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Wyborne wibracje, 5,35 gramów, 3-osiowe |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | |
| Soczewki optyczne | Stałe skupienie Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Poziom ochrony | IP67 ((Front Lens) |
Zastosowania przemysłowe
Moduł obrazowania termicznego COIN417G3 jest stosowany w zakresie widzenia przemysłowego, monitorowania bezpieczeństwa, przeciwpożarowego i ratowniczego, na zewnątrz, widzenia maszynowego, ADAS i pokrewnych dziedzinach.
Nasze korzyści
Jako wiodący światowy producent i dostawca usług detektorów podczerwieni, SensorMicro posiada wieloletnie doświadczenie w rozwiązaniach w zakresie obrazowania termicznego podczerwieni.Wykorzystując podstawową filozofię "SensorMicro, Sense More" i kierując się potrzebami użytkowników, dążymy do wykorzystania pełnego potencjału technologii podczerwieni, dostarczając produkty o wysokiej wydajności i profesjonalne usługi klientom na całym świecie.
Częste pytania
Szerokie zastosowania modułu obrazowania termicznego w podczerwieni
Moduły termiczne podczerwone są szeroko stosowane w pomiarach temperatury przemysłowej, inspekcji medycznej, budownictwie i innych dziedzinach.
Zastosowania przemysłowe:Moduły obrazowania termicznego mogą być wykorzystywane do wykrywania usterek i monitorowania temperatury urządzeń mechanicznych, zwiększając efektywność produkcji i zmniejszając koszty produkcji.
Zastosowania medyczne:Moduły kamery podczerwone mogą być używane do diagnozowania raka piersi, pomiaru temperatury powierzchni ciała i innych zastosowań medycznych,poprawa standardów opieki zdrowotnej i zapewnienie większej ilości informacji diagnostycznych dla pracowników służby zdrowia.
Wykorzystanie w budownictwie:Moduły obrazowania termicznego w podczerwieni mogą wykrywać utratę energii w budynkach, zwiększając efektywność wykorzystania energii i zmniejszając zużycie energii.
Dodatkowe scenariusze zastosowań obejmują monitorowanie bezpieczeństwa, ładunki UAV, osobiste widzenie nocne, termografię i wiele innych dziedzin.
