Niechłodzony rdzeń kamery termowizyjnej LWIR o rozdzielczości 1280x1024 i odstępie pikseli 12μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Zużycie energii | 1,0 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| NETD | ≤40 mK/F1,0/25 ℃ | Liczba klatek na sekundę | 30 Hz |
| Podkreślić | 640x512 rdzeń termowizyjny Ir,rdzeń termowizyjny Ir 12uM,niechłodzony rdzeń detektora termicznego LWIR |
||
opis produktu

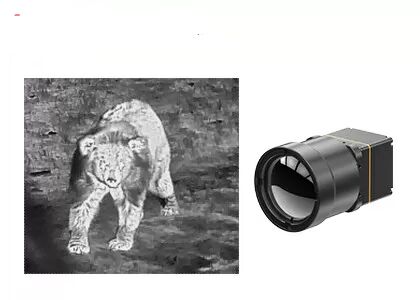

Ultra przejrzysty, niechłodzony rdzeń kamery termowizyjnej LWIR 1280x1024 12μm
Przegląd produktu
Rdzeń kamery na podczerwień COIN1212 zawiera megapikselowy detektor podczerwieni o rozdzielczości 1280×1024/12μm, zintegrowany z zaawansowanymi obwodami przetwarzania sygnału i algorytmami obrazowania. Obsługuje główne protokoły komunikacji szeregowej i oferuje różne interfejsy wyjściowe wideo z szeroką gamą opcji soczewek optycznych. Potrafi szybko wykrywać gorące punkty i dostarczać wyraźne obrazy termiczne, znacznie usprawniając rozwój wtórny. Zapewnia to kompleksowe rozwiązanie do integracji obrazowania termowizyjnego do zastosowań w monitorowaniu kluczowej infrastruktury, zaawansowanej produkcji, inteligentnym transporcie, badaniach naukowych i innych zaawansowanych zastosowaniach obrazowania termowizyjnego.
Główne cechy
- Obrazowanie w wysokiej rozdzielczości, precyzyjne wykrywanie:Rozdzielczość megapikseli 1280 × 1024/12 μm umożliwia szerokie pole widzenia i obrazowanie HD o dużym zasięgu. Wyraźnie rejestruje drobne szczegóły celu podczas obserwacji z bliskiej odległości.
- W pełni funkcjonalny i ekonomiczny:Zbudowany z wiodącego w branży wielkoformatowego detektora podczerwieni na poziomie płytki. Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu w celu zwiększenia przejrzystości obrazu i jakości obrazu.
- Szybka integracja, przyspieszony rozwój:Obsługuje wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120. Wysyła dane obrazu RAW/YUV za pomocą portu szeregowego.
Specyfikacje produktu
| Model | MONETA1212 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 1280×1024 |
| Rozmiar piksela | 12μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤40 mK/F1,0/25 ℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 30 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | / |
| Wideo cyfrowe | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | Oprogramowanie ICC — sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | 50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie) |
| Płyta rozszerzeń | USB3.0 |
| Interfejs komunikacyjny | TTL-232 |
| Cyfrowy interfejs wideo | DVP16/BT.1120/MIPI |
| Napięcie zasilania | 4,5 ~ 5,5 V |
| Typowe zużycie energii | 1,0 W |
| Mechaniczny | |
| Rozmiar gołego rdzenia (mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Masa gołego rdzenia (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35mm/50mm/100m: 32,5±1g |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | |
| Soczewka optyczna | Stała ostrość atermiczna: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Poziom ochrony | IP67 (przednia soczewka) |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego COIN1212 ma zastosowanie w obszarze monitorowania infrastruktury kluczowej, produkcji wysokiej klasy, inspekcji przemysłowej, badań naukowych itp.
Możliwości produkcyjne
Własne technologie detektorów podczerwieni
- 8-calowe niechłodzone detektory podczerwieni 0,11 μm VOx
- 8-calowe detektory podczerwieni chłodzone MCT 0,5 μm
- 8-calowe chłodzone detektory podczerwieni T2SL o średnicy 0,5 μm
Zdolność produkcyjna i zalety
- 6 milionów samodzielnie opracowanych detektorów podczerwieni rocznie
- Zakład produkcyjny półprzewodników o powierzchni 30 000 m²
- Powierzchnia pomieszczeń czystych o powierzchni 20 000 m²
Często zadawane pytania
1. Rozdzielczość przestrzenna
Jako wskaźnik przejrzystości obrazu termowizyjnego, pokazuje zdolność do określenia przestrzennego kształtu celu i jest zwykle wyrażany w mrad (miliradianach).
Rozdzielczość przestrzenna to miara najmniejszego obiektu, jaki może rozróżnić czujnik, lub obszaru podłoża obrazowanego dla chwilowego pola widzenia (IFOV) czujnika. Na IFOV wpływa wielkość pojedynczego elementu detekcyjnego d oraz ogniskowa soczewki f. Czyli iFOV = d/f.
Im mniejsza wartość rozdzielczości przestrzennej dla danej odległości, tym mniejszy cel i bogatsze szczegóły. Dla danego celu, im mniejsza jest wartość rozdzielczości przestrzennej, tym większy zasięg zostanie wykryty.
