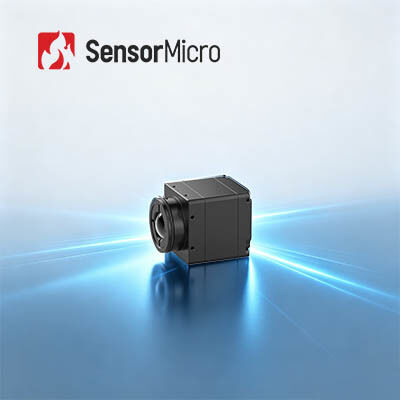

Nieochłodzony rdzeń kamery termicznej LWIR o rozdzielczości 384x288 i rozmiarze pikseli 12 μm do monitorowania bezpieczeństwa bez migawki

  • Uncooled LWIR Thermal Camera Core with 384x288 Resolution and 12μm Pixel Pitch for Shutterless Security Monitoring
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iSE412
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Zakres widmowy 8 ~ 14μm Rezolucja 384x288
Zużycie energii 0,8 W Rozstaw pikseli 12μm
NETD ≤30mK Liczba klatek na sekundę 50 Hz
Podkreślić

Rdzeń kamery termowizyjnej RS232

,

zewnętrzny rdzeń kamery termowizyjnej LWIR

,

rdzeń kamery Lwir 640x512
Zostaw wiadomość
opis produktu
Niechłodzone rdzeń kamery termicznej LWIR 384x288/12μm do monitorowania bezpieczeństwa
Przegląd produktu

Rdzeń kamery podczerwonej iSE412 to wysoce niezawodne miniaturyzowane rozwiązanie do obrazowania termicznego oparte na własnie opracowanej technologii wykrywania opakowań ceramicznych 384 × 288/12 μm.wysokiej jakości wyniki obrazowania termicznego dla różnych projektów integracji inteligentnych systemówSpecjalistyczna technologia obrazowania bez migawki zapewnia 24-godzinny ciągły monitoring bez zakłóceń lub zakłóceń hałasu z powodu kalibracji migawki.

Główne cechy
  • Projekt bez migawki dla płynniejszego widzenia:Bez wymagania kalibracji migawki podczas pracy, co eliminuje jąkanie obrazu, które jest powszechne w tradycyjnych systemach opartych na migawce.
  • Kompaktny i lekki, elastyczny do integracji:Całkowite wymiary układu wynoszą 25,4 × 25,4 × 22,7 mm, waga rdzenia bez użycia ≤ 26 ± 1,5 g. Oszczędna powierzchnia konstrukcja konstrukcyjna umożliwia elastyczne układanie i integrację systemu.
  • Bogata w funkcje, bezproblemowa integracja:Obsługuje algorytmy o super rozdzielczości, obraz w obrazie, dostosowany OSD, tryb uśpienia, kalibrację jednym kliknięciem i kompatybilność z różnymi wyświetlaczami Micro OLED.Kompatybilny z wieloma soczewkami optycznymi i komponentami rozszerzającymi dla łatwego rozwoju wtórnego i dostosowania systemu.
Specyfikacja produktu
Model iSE412
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 384×288
Wielkość pikseli 12 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 30mK
Przetwarzanie obrazu
Skuteczne piksele 384×288
Cyfrowa prędkość klatki 50 Hz
Czas uruchomienia 6s
Digitalne wideo Wymagania w zakresie bezpieczeństwa
Algorytm obrazu NUC/DRC/DNS/DDE/SFFC
Bez miotacza Wsparcie
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Kierunek obrazu Wymagania w zakresie bezpieczeństwa
Cyfrowe powiększenie 1x/2x/4x/8x
Jasność obrazu Automatyczny/Ręczny
Kontrast obrazu Automatyczny/Ręczny
Tryb rekompensaty Podręcznik
Elektryczne
Standardowy interfejs zewnętrzny
50pin: BP040SB-50-0114-B-R0
Interfejs komunikacji TTL-232/USB2.0
Interfejs cyfrowy wideo DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Komponenty rozszerzenia USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Interfejs elektryczny
Napięcie zasilania 20,7 V do 5,3 V
Typowe zużycie energii 0.8W@50Hz@23±3°C
Mechaniczne/Soczewki
Rozmiar gołego rdzenia (mm) 25.4x25.4x22.7 φ36 x 24.3
Waga gołego rdzenia (g) 26±1.5 28±1.5
Soczewki optyczne
Stały ostrość: 4,9/9,1/13/19 mm
Stały ogniskowy termiczny: 25mm/35mm
Składniki okładki Opcjonalnie
Wibracje 5.35g, Wyborne wibracje, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy 1500 g@0,4 ms
Poziom ochrony IP67 ((Front Lens)
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Certyfikacja RoHS2.0/REACH
Zastosowania przemysłowe

Moduł obrazowania termicznego iSE412/R jest stosowany w zakresie widzenia przemysłowego, przeciwpożarowego i ratowniczego, nadzoru bezpieczeństwa, obserwacji zewnętrznej, widzenia maszynowego, elektroniki użytkowej i innych.

Nasze korzyści
  • Wysoka wrażliwość i doskonała wydajność dzięki wiodącym na świecie technologiom w przemyśle podczerwonym
  • Dostępne różne detektory podczerwieni, w tym zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja masowa w celu zapewnienia szybkiej dostawy z trzema liniami produkcyjnymi i roczną zdolnością produkcyjną do milionów detektorów
Częste pytania
Co to jest izotermia podczerwona?

Izotermy odgrywają ważną rolę w zastosowaniu kamer podczerwieni i analizie termogramów podczerwieni.Obserwatorzy mogą intuicyjnie obserwować rozkład określonego zakresu temperatur w obrazie termicznym podczerwonym.

Prosta łącząca punkty o tej samej wartości temperatury na wykresie izotermicznym nazywa się izotermicznym.które podzielone są na następujące sytuacje::

  • Jeśli izoterm jest rzadki, różnica temperatur między różnymi miejscami jest stosunkowo mała; jeśli izoterm jest gęsty, oznacza to, że temperatura w różnych miejscach jest bardzo różna.
  • Jeśli izoterm jest prosty, oznacza to, że istnieje niewiele czynników wpływających na rozkład temperatury; jeśli izoterm jest zakrzywiony,to oznacza, że istnieje wiele czynników wpływających na rozkład temperatury.
  • Trend wschód-zachód oznacza, że temperatura zmienia się w zależności od szerokości geograficznej, a czynnik szerokości geograficznej jest głównym czynnikiem; jeśli izoterm jest równoległy do linii brzegowej,Co oznacza, że temperatura zmienia się w zależności od odległości od morza., a odległość od morza jest głównym czynnikiem.
