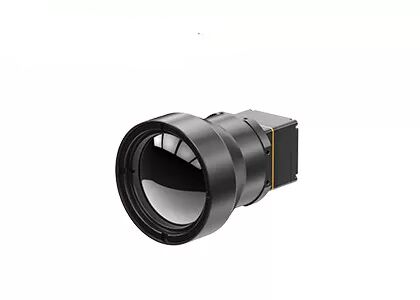

LWIR Clear Thermal Imaging Module Rozmiar piksela 12μM z typowym NETD

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu TWIN612/R
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512 Pobór energii 0,8 W
Zakres widmowy 8~14μm Rozstaw pikseli 12μm
NETD <40mK Częstotliwość wyświetlania klatek 25 Hz/30 Hz
High Light

Moduł termowizyjny LWIR Clear

,

moduł termowizyjny NETD 40mk

,

moduł termiczny o rozmiarze piksela 12uM

Zostaw wiadomość
opis produktu

Moduł termowizyjny LWIR z detektorami podczerwieni 640x512 12μM na zewnątrz



Opis produktu



Moduł termiczny TWIN612 to nowy produkt opracowany przez firmę Global Sensor Technology.Integruje niechłodzony detektor podczerwieni 640×512/12µm w obudowie ceramicznej.Przy typowym NETD <40mk moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.

Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30Hz, moduł termiczny gwarantuje płynny obraz termowizyjny i dokładny pomiar temperatury.



Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii na poziomie zaledwie 0,8 W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.



Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.



Główne cechy



-Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
Lekka waga: 25g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii na poziomie zaledwie 0,8 W



Specyfikacja produktu



Model TWIN612/R
Wydajność detektora podczerwieni
Rezolucja 640×512
Rozmiar piksela 12μm
Zakres widmowy 8~14μm
Typowy NETD <40mK
Przetwarzanie obrazu
Częstotliwość wyświetlania klatek 25 Hz/30 Hz
Czas rozruchu 6s
Wideo analogowe PAL/NTSC
Wideo cyfrowe YUV/BT.656/LVDS/USB2.0
Wyświetlanie obrazu Łącznie 11 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot)
Algorytm obrazu NUC/3D/2D/DRK/EE
Parametry elektryczne
Standardowy interfejs zewnętrzny 50pin_HRS
Interfejs komunikacyjny RS232/USB2.0
Napięcie zasilania 4 ~ 5,5 V
Typowe zużycie energii 0,8 W
Pomiar temperatury
Zakres temperatury pracy -10℃~50℃
Zakres pomiaru temperatury -20℃~150℃, 0℃~550℃
Dokładność pomiaru temperatury Większy z ±2 ℃ lub ±2%
SDK Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury
Charakterystyka fizyczna
Wymiar (mm) 25,4×25,4×35 (bez obiektywu)
Waga 25g (bez obiektywu)
Adaptacyjność środowiskowa
temperatura robocza -40℃~+70℃
Temperatura przechowywania -45℃~+85℃
Wilgotność 5% ~ 95%, bez kondensacji
Wibracja 5,35 g, 3 osie
Zaszokować Półfala sinusoidalna, 40g/11ms, 3 osie, 6 kierunków
Optyka
Opcjonalny obiektyw Naprawiono atermiczne: 13 mm



Zastosowania przemysłowe


Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa


Nasze atuty


LWIR Clear Thermal Imaging Module Rozmiar piksela 12μM z typowym NETD 0


Często zadawane pytania



1. Wykrywanie



Detekcja jest zdefiniowana jako: jeśli cel zostanie znaleziony w polu widzenia, obraz celu musi stanowić więcej niż 1,5 piksela w kierunku wymiaru krytycznego



2. Uznanie



Rozpoznanie definiuje się jako: cel można sklasyfikować w celu określenia, czy jest to samochód, ciężarówka czy osoba, co oznacza, że ​​obraz celu musi zajmować więcej niż 6 pikseli w kierunku wymiaru krytycznego



3. Identyfikacja



Definicja rozpoznawania polega na tym, że można rozróżnić model i inne cechy celu.Na przykład, aby odróżnić wroga od nas, obraz celu musi zajmować więcej niż 12 pikseli w krytycznym kierunku wymiaru
