640x512 12µM Niechłodzony rdzeń kamery termowizyjnej do obserwacji dzikiej przyrody
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,8 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Rdzeń termiczny do obserwacji dzikiej przyrody,niechłodzony rdzeń kamery termowizyjnej 12uM,rdzeń kamery Wildlife LWIR |

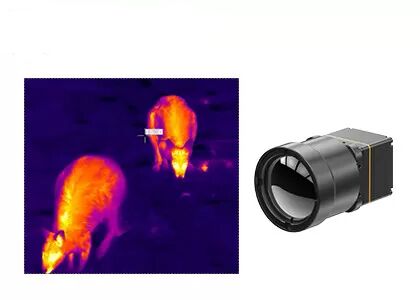

Niechłodzony rdzeń kamery termowizyjnej 640x512 12µm do obserwacji dzikiej przyrody

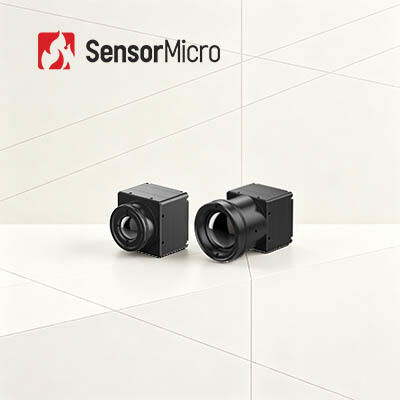

Moduł termiczny TWIN612 to nowy produkt opracowany przez firmę Global Sensor Technology.Niechłodzony rdzeń kamery termowizyjnej 640x512/12µm to wysokowydajny czujnik termowizyjny przeznaczony do użytku w zaawansowanych systemach obrazowania w podczerwieni.Zbudowany jest w technologii niechłodzonego mikrobolometru, co sprawia, że jest bardzo czuły na promieniowanie cieplne w zakresie długofalowej podczerwieni (LWIR).
Rdzeń kamery zawiera matrycę pikseli 640x512 o rozstawie pikseli 12 µm, co pozwala na obrazowanie w wysokiej rozdzielczości w kompaktowej obudowie.Rdzeń kamery został zaprojektowany do pracy w szerokim zakresie środowisk, z czułością temperaturową <40mk i zakresem dynamicznym do 14 bitów.
Ten rdzeń kamery idealnie nadaje się do różnych zastosowań, w tym do ochrony i nadzoru, inspekcji przemysłowych i obrazowania medycznego.Jego niewielkie rozmiary i możliwości obrazowania w wysokiej rozdzielczości sprawiają, że szczególnie dobrze nadaje się do użytku w urządzeniach przenośnych, bezzałogowych statkach powietrznych (UAV) i innych platformach mobilnych.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.
-Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
Lekka waga: 25g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii na poziomie zaledwie 0,8 W
Model | TWIN612/R |
Wydajność detektora podczerwieni | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8~14μm |
Typowy NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
Czas rozruchu | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | Łącznie 11 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
Algorytm obrazu | NUC/3D/2D/DRK/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4 ~ 5,5 V |
Typowe zużycie energii | 0,8 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10℃~50℃ |
Zakres pomiaru temperatury | -20℃~150℃, 0℃~550℃ |
Dokładność pomiaru temperatury | Większy z ±2 ℃ lub ±2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40℃~+70℃ |
Temperatura przechowywania | -45℃~+85℃ |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5,35 g, 3 osie |
Zaszokować | Półfala sinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczne: 13 mm |
Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Różnice w ogniskowej
Im mniejsza ogniskowa, tym szerszy zasięg wizjera i tym szersze pole widzenia rejestrowanego zdjęcia.Dzięki temu można uchwycić więcej scen, ale scena na zdjęciu jest bardzo mała.
Im większa ogniskowa, tym węższy zasięg wizjera i tym mniejsze pole widzenia rejestrowanego zdjęcia.Tak więc można uchwycić mniej scen, ale proporcja sceny na zdjęciu jest bardzo duża.
Moduły kamer na podczerwień opracowane przez zespół GSTiR oferują szeroką gamę typów obiektywów, takich jak obiektywy o stałej ogniskowej, obiektywy zmiennoogniskowe, obiektywy z napędem silnikowym itp.
2. Jak wybrać odpowiedni moduł termiczny do swojej aplikacji?
Wybierając odpowiedni moduł termowizyjny do swoich produktów, należy wziąć pod uwagę wiele aspektów, takich jak rozdzielczość, liczba klatek na sekundę, pole widzenia, zasięg, zakres spektralny itp. Dlatego wybór odpowiedniego modułu termowizyjnego jest kluczem do zapewnienia wysokiej wysokiej jakości obrazy i dokładne wyniki.Wśród tych aspektów rozdzielczość jest jednym z najbardziej krytycznych czynników.
