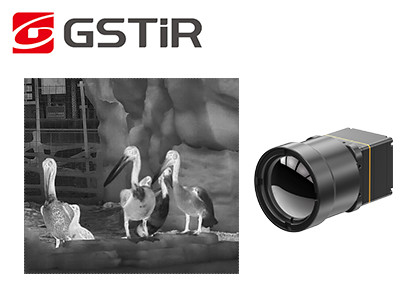

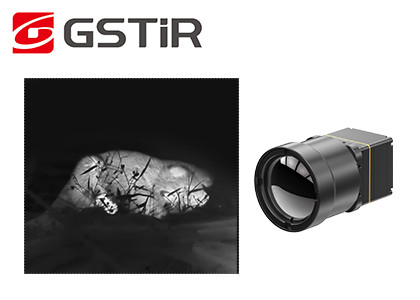

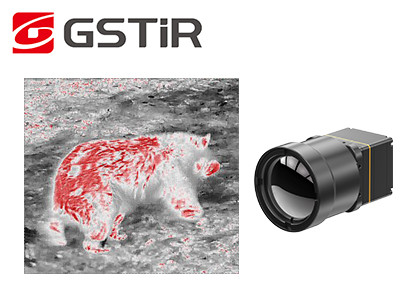

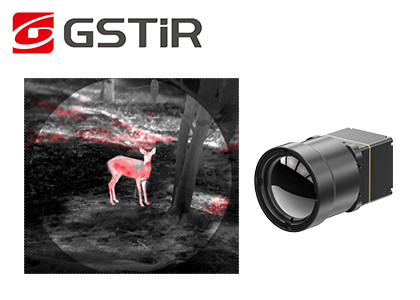

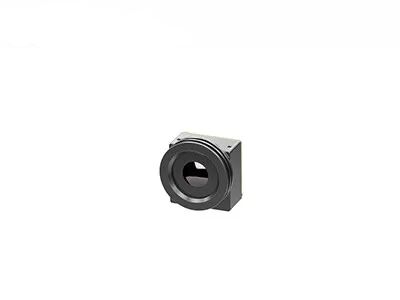

Moduł termiczny LWIR z niechłodzonym obiektywem 25 mm 640x512 12μM do wykrywania na zewnątrz
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,8 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Moduł termiczny obiektywu 25 mm,moduł termiczny LWIR do wykrywania na zewnątrz,rdzeń kamery termowizyjnej do wykrywania |
Niechłodzony moduł termiczny LWIR: 640x512 12μm, obiektyw 25mm do detekcji na zewnątrz
Moduł termiczny TWIN612 to nowy produkt opracowany przez Global Sensor Technology.
Niechłodzony rdzeń kamery na podczerwień o wymiarach 640 x 512/12 µm to wysokowydajne urządzenie do obrazowania termowizyjnego, które oferuje zaawansowane możliwości obrazowania i wyjątkową czułość na promieniowanie cieplne.Zbudowany w oparciu o najnowocześniejszą technologię niechłodzonego mikrobolometru, rdzeń tej kamery zapewnia doskonałą jakość i szczegółowość obrazu w porównaniu z konwencjonalnymi czujnikami termowizyjnymi.
Dzięki matrycy 640 x 512 pikseli i rozstawie pikseli 12 µm rdzeń tej kamery zapewnia obrazowanie o ultrawysokiej rozdzielczości i wyjątkową czułość temperaturową, przy czułości mniejszej niż 50 mk.Zapewnia również szeroki zakres dynamiki do 14 bitów, zapewniając wyjątkową dokładność w różnych środowiskach operacyjnych.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, co jest dojrzałą technologią pakowania z użyciem detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.Dzięki temu moduł termiczny TWIN612 można zastosować w branżach, które mają rygorystyczne wymagania dotyczące rozmiaru, wagi i zużycia energii.
- Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
- Lekka waga: 25g
- Typowy NETD<40mk
- Ostre i wyraźne obrazowanie termowizyjne
- Typowy pobór mocy zaledwie 0,8 W
Model | TWIN612/R |
Wydajność detektora podczerwieni | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8 ~ 14μm |
Typowy NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
Czas uruchomienia | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | Łącznie 11 cali (biały gorący/lawa/żelazny łuk/woda/gorące żelazo/medyczny/arktyczny/tęcza1/tęcza2/czerwony gorący/czarny gorący) |
Algorytm obrazu | NUC/3D/2D/DRC/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4 ~ 5,5 V |
Typowe zużycie energii | 0,8 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ |
Dokładność pomiaru temperatury | Większa z ±2℃ lub ±2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Możliwość dostosowania do środowiska | |
temperatura robocza | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
Wilgotność | 5%~95%, bez kondensacji |
Wibracja | 5,35 grama, 3 osie |
Zaszokować | Pół fali sinusoidalnej, 40 g/11 ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczny: 13 mm |
Moduł termowizyjny TWIN612/R ma zastosowanie w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Co to jest kamera na podczerwień?
System obrazowania termowizyjnego w podczerwieni wykorzystuje detektory podczerwieni do wykrywania promieniowania podczerwonego i przekształcania go na sygnały elektryczne, które są następnie wzmacniane i przetwarzane w wyświetlany obraz.
2. Podstawowa zasada działania kamery na podczerwień
Technologia termowizyjna jest rodzajem pasywnej, bezkontaktowej technologii wykrywania i rozpoznawania.Ma dwie główne funkcje:
-Termografia: bezdotykowy pomiar temperatury i wykrywanie usterek
-Widzenie w nocy: łatwo wykryć i zidentyfikować cel w całkowitej ciemności
