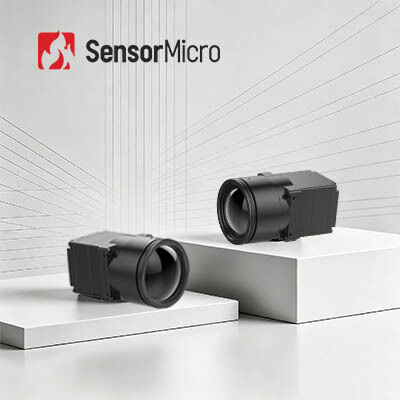

Nieochłodzony rdzeń kamery podczerwonej o rozdzielczości 1280x1024 i rozmiarze pikseli 12μm do wysokiej wydajności obrazowania termicznego

  • Uncooled Infrared Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for High Performance Thermal Imaging
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA1212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024 Zużycie energii 1,0 W
Cyfrowy interfejs wideo DVP16/BT.1120/MIPI Rozstaw pikseli 12μm
NETD ≤40 mK/F1,0/25 ℃ Interfejs komunikacyjny TTL-232
Podkreślić

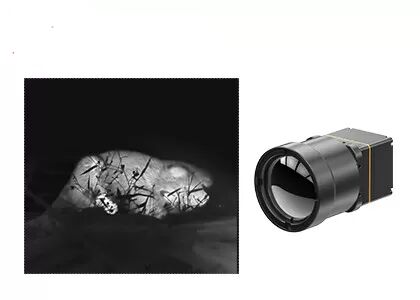

Niechłodzony rdzeń kamery na podczerwień 640x512

,

rdzeń kamery na podczerwień 0

,

8 W
Zostaw wiadomość
opis produktu
Nieochłodzony rdzeń kamery podczerwonej 1280x1024/12μm Wysoka wydajność
Przegląd produktu

COIN1212 to megapixel komórka kamery podczerwonej o wysokiej integracji, wyposażona w technologię wykrywania poziomu płytki 1280×1024/12μm.obsługuje wyjście wideo wielointerfeisowe i sterowanie seryjneTo niedrogie i wszechstronne rozwiązanie jest idealne do zaawansowanych zastosowań w zakresie obrazowania cieplnego, w tym monitorowania infrastruktury, zaawansowanej produkcji,inteligentny transport, i badań naukowych.

Główne cechy
  • Wysokiej rozdzielczości obrazowanie, precyzyjne wykrywanie
    • Rozstrzygnięcie megapixelów 1280×1024/12μm umożliwia szerokie pole widzenia i zdjęcia HD dalekiego zasięgu
    • Wyraźnie rejestruje szczegóły celu podczas obserwacji z bliska
  • W pełni funkcjonalne i ekonomiczne
    • Zbudowany z wiodącym w branży wielkoformatowym detektorem podczerwieni na poziomie płytki
    • Zintegrowane z zaawansowanymi algorytmami przetwarzania obrazu w celu zwiększenia jasności obrazu i jakości wizualnej
  • Szybka integracja, przyspieszony rozwój
    • Wspiera wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120
    • Wyjście danych obrazu RAW/YUV z sterowaniem linią seryjnej
Specyfikacja produktu
Model COIN1212
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 1280×1024
Wielkość pikseli 12 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 40mK/F1.0/25°C
Przetwarzanie obrazu
Cyfrowa prędkość klatki 30 Hz
Czas uruchomienia 6s
Wideo analogowe /
Digitalne wideo RAW/YUV422
Algorytm obrazu Korekta niejednorodności (NUC)
3D redukcja hałasu (3DNR)
Dwuwymiarowe tłumienie hałasu (DNS)
Kompresja dynamicznego zasięgu (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów
Oprogramowanie ICC Moduł sterowania i wyświetlacz video
Elektryczne
Standardowy interfejs zewnętrzny 50pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna)
Płyty rozszerzeniowe USB3.0
Interfejs komunikacji TTL-232
Interfejs cyfrowy wideo DVP16/BT.1120/MIPI
Napięcie zasilania 4.5~5.5V
Typowe zużycie energii 1.0W
Wyroby mechaniczne
Rozmiar gołego rdzenia (mm) 14mm/19mm/25mm: 25,4mm × 25,4mm × 19,3mm
35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Waga gołego rdzenia (g) 14mm/19mm/25mm: 19,7±1g
35 mm/50 mm/100 m: 32,5±1 g
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje 5.35 gramów, Wyborne wibracje, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy
Certyfikacja RoHS2.0/REACH
Soczewki optyczne
Soczewki optyczne Wymagania w zakresie bezpieczeństwa
Poziom ochrony IP67 ((Front Lens)
Zastosowania przemysłowe

Moduł obrazowania termicznego COIN1212 jest stosowany w monitorowaniu kluczowej infrastruktury, produkcji zaawansowanej, inspekcji przemysłowej, badaniach naukowych i pokrewnych dziedzinach.

Profil przedsiębiorstwa

SensorMicro jest wiodącym na świecie producentem i usługodawcą detektorów podczerwieni.Zapewniamy klientom na całym świecie wysokiej wydajności niechłodzonych i schłodzonych detektorów obrazowania cieplnego i dzielimy się naszym profesjonalnym doświadczeniem aplikacji.

SensorMicro dostarcza zaawansowane detektory podczerwone, rdzenie kamer i moduły z wszechstronnymi formatami i pasmami fal.Nasze produkty łączą się bezproblemowo z różnorodnymi systemami, umożliwiając zastosowania obrazowania i czujników nowej generacji w różnych branżach.

Czujniki Mikrodetektory są szeroko stosowane w termografii, ochronie i nadzorowaniu, w zakresie wizji osobistej, motoryzacji i produktów podczerwonych dla konsumentów.Nasze możliwości produkcyjne umożliwiają nam zaspokojenie rosnącego zapotrzebowania ze wszystkich istniejących i rozwijających się rynków.

Częste pytania
Jak działa moduł termiczny?
Moduł termiczny zazwyczaj działa w następujący sposób:
  1. Wykrycie podczerwieni:Moduł termiczny zawiera wykrywacz podczerwieni, który wykrywa promieniowanie elektromagnetyczne w zakresie podczerwieni.
  2. Optyka:Promieniowanie podczerwone koncentruje się na detektorze za pośrednictwem systemu optycznego, który może obejmować soczewkę lub szereg luster.
  3. Wzmocnienie sygnału:Wykryty sygnał jest wzmacniany i zdigitalizowany przez elektronikę znajdującą się wewnątrz modułu termicznego.
  4. Przetwarzanie obrazu:Digitalizowany sygnał jest przetwarzany w celu uzyskania obrazu termicznego, który obejmuje kilka etapów, w tym redukcję hałasu, zwiększenie kontrastu i mapowanie kolorów.Można włączyć dodatkowe funkcje, takie jak pomiar temperatury.
  5. Wyświetlacz:Obraz termiczny jest następnie wyświetlany na ekranie wewnątrz modułu termicznego lub na zewnętrznym urządzeniu.
