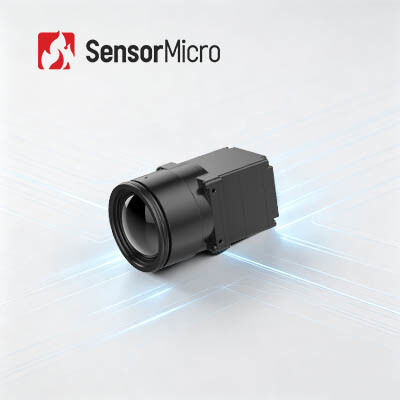

Niechłodzony rdzeń kamery na podczerwień LWIR o rozdzielczości 1280x1024 i odstępie pikseli 12 μm zapewniający szybką integrację

  • LWIR Uncooled Infrared Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for Fast Integration
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA1212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024 Liczba klatek na sekundę 30 Hz
Zużycie energii 1,0 W Zakres widmowy 8 ~ 14μm
Rozstaw pikseli 12μm NETD ≤40 mK/F1,0/25 ℃
Podkreślić

Rdzeń kamery na podczerwień LWIR

,

niechłodzony rdzeń kamery na podczerwień 640x512

,

12uM Rdzeń kamery LWIR
Zostaw wiadomość
opis produktu
LWIR Uncooled Infrared Camera Core 1280x1024/12μm do szybkiej integracji
Przegląd produktu

Jako dedykowany moduł podstawowy do obrazowania termicznego OEM/ODM,rdzeń kamery podczerwonej COIN1212 wykorzystuje dojrzały detektor 1280×1024 wysokiej rozdzielczości 12μm na poziomie płytki oraz zintegrowane systemy algorytmu przetwarzania sygnału i obrazowaniaPosiada bogate rozszerzalne interfejsy, w tym DVP i BT.1120, obsługuje dostosowalne wyjście danych RAW/YUV oraz standardowe protokoły komunikacji seryjnej, i jest kompatybilny z pełną serią soczewek optycznych.szybka odpowiedź hotspotu i bardzo niskie trudności z integracją, może być bezproblemowo wbudowany w różne urządzenia końcowe i platformy systemowe, obsługując podstawowe elementy obrazowania cieplnego dla sprzętu inteligentnego,instrumenty monitorowania przemysłowego i badań naukowych.

Główne cechy
  • Wysokiej rozdzielczości obrazowanie, precyzyjne wykrywanie:Rozdzielczość 1280×1024/12μm megapixel umożliwia szerokie pole widzenia i zdjęcia HD dalekiego zasięgu.
  • W pełni funkcjonalne i ekonomiczne:Zbudowany z wiodącym w branży wielkoformatowym detektorem podczerwieni, zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu, aby zwiększyć czystość obrazu i jakość wizualną.
  • Szybka integracja, przyspieszony rozwój:Wspiera wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120Wydaje dane obrazu w formie RAW/YUV z sterowaniem seryjnym.
Specyfikacja produktu
Model COIN1212
Wskaźniki detektorów IR Materiał wrażliwy:VOx
Rozstrzygnięcie:1280×1024
Wielkość pikseli:12 μm
Odpowiedź widmowa:8 μm ~ 14 μm
Typowy NETD:≤ 40mK/F1.0/25°C
Przetwarzanie obrazu Częstotliwość obrazu cyfrowego:30 Hz
Czas uruchomienia:6s
Analogiczne wideo:/
Digital Video:RAW/YUV422
Algorytm obrazu:Korekta niejednorodności (NUC), redukcja hałasu 3D (3DNR), tłumienie hałasu 2D (DNS), kompresja dynamicznego zakresu (DRC), wzmocnienie krawędzi (EE)
Wyświetlacz obrazu:10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów Oprogramowanie ICCModuł sterowania i wyświetlacz video
Elektryczne Standardowy interfejs zewnętrzny:50pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna)
Płyty rozszerzeniowe:USB3.0
Interfejs komunikacji:TTL-232
Interfejs cyfrowy wideo:DVP16/BT.1120/MIPI
napięcie zasilania:4.5~5.5V
Typowe zużycie energii:1.0W
Wyroby mechaniczne Rozmiar gołego rdzenia ((mm):14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm / 50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Główną masę rdzenia (g):14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g
Przystosowanie do środowiska Temperatura pracy:-40°C~+70°C
Temperatura przechowywania:-45°C~+85°C
wilgotność:5% do 95%, nie kondensujące
Wibracja:5.35 gramów, Wyborne wibracje, 3-osiowe
Wpływ:Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy
Certyfikacja:RoHS2.0/REACH
Soczewki optyczne Przegląd optycznyWymagania w zakresie bezpieczeństwa
Poziom ochrony:IP67 ((Front Lens)
Zastosowania przemysłowe

Moduł obrazowania termicznego COIN1212 jest stosowany w dziedzinie monitorowania kluczowej infrastruktury, produkcji zaawansowanej, inspekcji przemysłowej, badań naukowych itp.

Nasza linia produktowa
  • Wysoka wrażliwość i doskonała wydajność dzięki wiodącym na świecie technologiom w przemyśle podczerwonym
  • Dostępne różne detektory podczerwieni, w tym zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja masowa w celu zapewnienia szybkiej dostawy z trzema liniami produkcyjnymi i roczną zdolnością produkcyjną do milionów detektorów
Częste pytania
Jakie zastosowania mają moduły termiczne?
Moduły cieplne mają szeroki zakres zastosowań w różnych dziedzinach.
  • Obrazowanie medyczne:Stosowany do diagnozowania chorób wpływających na przepływ krwi, takich jak rak piersi i zakrzep żył głębokich.
  • Inspekcja przemysłowa:Używane do monitorowania maszyn, kontroli jakości i konserwacji predykcyjnej.
  • Diagnostyka budynku:Używany do wykrywania i diagnozowania strat energii, problemów z wilgotnością i awarii elektrycznych w budynkach.
  • Zwalczanie pożarów:Pomaga strażakom zlokalizować i zidentyfikować gorące punkty i źródła pożaru pod dymem i pyłem.
  • Siły ścigania:Wykorzystywane w misjach obserwacyjnych oraz poszukiwawczo-ratowniczych wymagających lepszej widoczności w środowiskach o niskim świetle.
  • Wyroby motoryzacyjne:Używane w zaawansowanych systemach wspomagania kierowcy (ADAS), takich jak wykrywanie pieszych i wykrywanie obiektów.
  • Bezpieczeństwo/Nadzór:Używane do monitorowania budynków, granic i perymetrów w poszukiwaniu intruzów i podejrzanych działań.

Specyficzne zastosowanie modułów termicznych zależy od ich wrażliwości, rozdzielczości, zakresu widmowego oraz innych cech, takich jak pomiar temperatury i możliwości przetwarzania obrazu.
