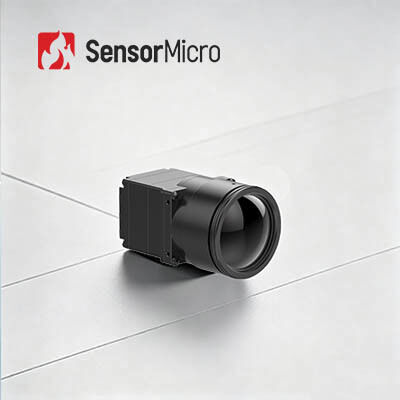

Moduł termowizyjny LWIR o rozdzielczości 1280x1024 i rdzeniu kamery na podczerwień o rozstawie pikseli 12 μm, wyposażony w kartę rozszerzeń USB3.0
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Napięcie zasilania | 4,5 ~ 5,5 V | Rezolucja | 1280x1024 |
|---|---|---|---|
| Rozstaw pikseli | 12μm | Płyta rozszerzeń | USB3.0 |
| Zużycie energii | 1,0 W | Zakres widmowy | 8 ~ 14μm |
| Podkreślić | Chłodzony moduł termiczny detektora podczerwieni,moduł termiczny detektora 640x512,chłodzony detektor podczerwieni 0 |
||
opis produktu
Moduł termowizyjny LWIR z detektorem podczerwieni 1280x1024 12μm dla bezpieczeństwa
Przegląd produktu
COIN1212 to rdzeń kamery na podczerwień o wysokiej rozdzielczości, przeznaczony do zastosowań o wysokiej wydajności. Wykorzystując zaawansowaną technologię niechłodzonego mikrobolometru, ten rdzeń kamery na podczerwień zapewnia wyjątkowo wyraźne obrazowanie termowizyjne dla różnych gałęzi przemysłu, w tym bezpieczeństwa i nadzoru, inspekcji przemysłowej i badań naukowych.
Wyposażony w matrycę pikseli 1280 x 1024 o rozstawie pikseli 12 μm, ten rdzeń kamery termowizyjnej zapewnia obrazowanie w wysokiej rozdzielczości, które jest zarówno wydajne, jak i niezawodne, z wyjątkową czułością temperaturową i szerokim zakresem dynamicznym do 14 bitów. Moduł termowizyjny COIN1212 idealnie nadaje się do kamer bezpieczeństwa dalekiego zasięgu, ręcznych kamer termowizyjnych i innych zastosowań wymagających możliwości obrazowania w wysokiej rozdzielczości.
Główne cechy
- Obrazowanie w wysokiej rozdzielczości, precyzyjne wykrywanie:Rozdzielczość megapikseli 1280 × 1024/12 μm umożliwia szerokie pole widzenia i obrazowanie HD o dużym zasięgu. Wyraźnie rejestruje drobne szczegóły celu podczas obserwacji z bliskiej odległości.
- W pełni funkcjonalny i ekonomiczny:Zbudowany z wiodącego w branży wielkoformatowego detektora podczerwieni na poziomie płytki. Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu w celu zwiększenia przejrzystości obrazu i jakości obrazu.
- Szybka integracja, przyspieszony rozwój:Obsługuje wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120. Wysyła dane obrazu RAW/YUV za pomocą portu szeregowego.
Specyfikacje produktu
| Model | MONETA1212 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 1280×1024 |
| Rozmiar piksela | 12μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤40 mK/F1,0/25 ℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 30 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | / |
| Wideo cyfrowe | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | 50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie) |
| Płyta rozszerzeń | USB3.0 |
| Interfejs komunikacyjny | TTL-232 |
| Cyfrowy interfejs wideo | DVP16/BT.1120/MIPI |
| Napięcie zasilania | 4,5 ~ 5,5 V |
| Typowe zużycie energii | 1,0 W |
| Mechaniczny | |
| Rozmiar gołego rdzenia (mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Masa gołego rdzenia (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35mm/50mm/100m: 32,5±1g |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | |
| Soczewka optyczna | Stała ostrość atermiczna: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Poziom ochrony | IP67 (przednia soczewka) |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego COIN1212 ma zastosowanie w dziedzinie monitorowania infrastruktury kluczowej, produkcji wysokiej klasy, inspekcji przemysłowej, badań naukowych i nie tylko.
Nasze zalety
- Zdywersyfikowane portfolio produktów
- Głęboka wiedza techniczna
- Rygorystyczna weryfikacja niezawodności zapewnia gwarancję jakości
- Koncentruje się na innowacjach i praktycznym wdrażaniu czujników podczerwieni
- Profesjonalne wsparcie techniczne i wspólne usługi rozwojowe
Często zadawane pytania
Zastosowanie dwukolorowego, chłodzonego detektora podczerwieni LWIR, MWIR/LWIR
W technologii obrazowania termowizyjnego na podczerwień, długofalowe detektory termiczne mają silną penetrację przez zapyloną atmosferę, nie są zakłócane przez efekty odblasków słonecznych i odbicia światła. Wyjątkową jakość obrazu można uzyskać w różnych złożonych środowiskach, takich jak jazda pojazdami w zapylonej atmosferze, żagle statków po wodzie ze światłem odblaskowym czy samoloty przelatujące przez chmury.
Dwukolorowy, chłodzony detektor podczerwieni łączy zalety detekcji średnio- i długofalowej w jednym chłodzonym zespole detektora podczerwieni, który może jednocześnie wykonywać wysokiej jakości obrazowanie w dwóch pasmach fal, znacznie zmniejszając liczbę fałszywych alarmów. Może być stosowany do wykrywania złożonych tła i monitorowania szybko poruszających się celów.
