xRezolucja | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozmiar | 20x20x10,4mm |
High Light | Moduł obrazowania termicznego VOx nieochłodzony,Moduł termografii przemysłowej,Moduł termiczny VOx o wysokiej rozdzielczości |

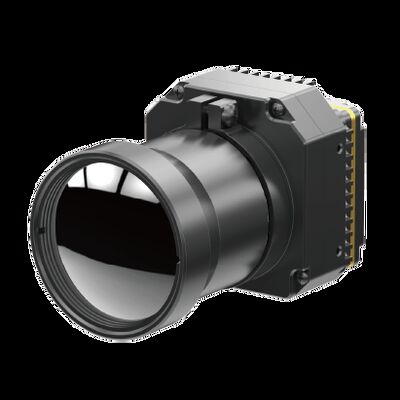

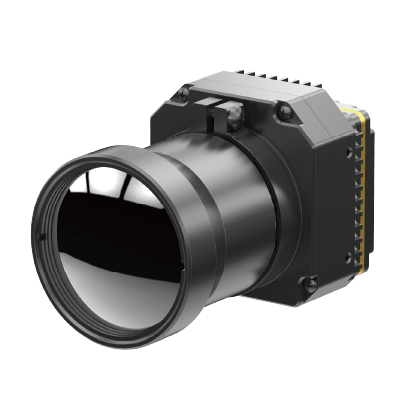

Niechłodzony moduł termowizyjny VOx o wysokiej rozdzielczości do termografii przemysłowej
PLUG1212R to jeden z niechłodzonych modułów kamer na podczerwień serii PLUG-R opracowanych przez Global Sensor Technology (GST).Oparty jest na niechłodzonym detektorze podczerwieni GST1212M z profesjonalnym obwodem przetwarzania sygnału i platformą przetwarzania obrazu, całkowicie przekształca docelowe promieniowanie podczerwone na dane temperaturowe.Dostępny jest pomiar temperatury, a zakres temperatur można dostosować do indywidualnych wymagań termografii przemysłowej.
Niechłodzony moduł termowizyjny HD LWIR 1280x1024/12μm VOx oferuje szeroki zakres pomiaru temperatury, umożliwiając różnorodne zastosowania w takich dziedzinach, jak inspekcja przemysłowa, nadzór i bezpieczeństwo.Dzięki zakresowi temperatur obejmującemu zarówno temperatury poniżej zera (-20 ℃), jak i środowiska o wysokiej temperaturze (do 550), moduł ten spełnia wymagania różnych scenariuszy obrazowania termowizyjnego.
- Rozstaw pikseli: 12μm
- Rozdzielczość: 1280x1024
- Zakres widma: 8μm -14μm
- Wysoka czułość: NETD<30mK
- Zakres temperatur: -20 ℃ ~ 150 ℃, 100 ℃ ~ 550 ℃
- Dokładność temperatury: ± 2 ℃ lub ± 2%
- Wysoka niezawodność i duża zdolność adaptacji do środowiska.
Model | WTYCZKA1212R |
Wydajność detektora podczerwieni | |
Rezolucja | 1280x1024 |
Rozstaw pikseli | 12μm |
Zakres widmowy | 8 ~ 14μm |
NETD | <30mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz |
Czas uruchomienia | <25 s |
Wideo analogowe | / |
Wideo cyfrowe | HDMI/RAW/YUV/BT1120 |
Komponent rozszerzenia | USB/Cerlink |
Tryb ściemniania | Liniowy/histogram/mieszany |
Zoom cyfrowy | Ciągły zoom 1~8X, wielkość kroku 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć w poziomie/pionie/ukośnie |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Interfejs 50pin_HRS |
Tryb komunikacji | RS232-TTL, 115200bps |
Napięcie zasilania | 5±0,5V |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~50°C |
Zakres temperatury | -20°C~150°C, 100°C~550°C |
Dokładność temperatury | ±2°C lub ±2% (przyjmij wartość maksymalną) |
SDK | ARM/Windows/Linux SDK, termografia pełnoekranowa |
Charakterystyka fizyczna | |
Wymiar (mm) | 56x56x40,2 |
Waga | ≤200g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 grama, 3 osie |
Zaszokować | Półfala sinusoidalna, 40 g/11 ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 19 mm/25 mm |
Moduł obrazowania w podczerwieni PLU1212R jest szeroko stosowany w energetyce elektrycznej, wizji maszynowej, inspekcji budowlanej, metalurgii petrochemicznej itp.
1.Jak działa detektor podczerwieni?
Detektory podczerwieni działają poprzez wykrywanie promieniowania elektromagnetycznego w zakresie podczerwieni.Dokładny mechanizm detekcji różni się w zależności od typu detektora podczerwieni.
Detektory termiczne działają poprzez pomiar zmiany temperatury spowodowanej absorpcją promieniowania podczerwonego.Na przykład mikrobolometry składają się z matrycy drobnych elementów rezystancyjnych wrażliwych na ciepło.Kiedy detektor pochłania promieniowanie podczerwone, powoduje to wzrost temperatury elementu rezystancyjnego, co powoduje zmianę oporu elektrycznego, którą można wykryć i przekształcić w obraz.
Z kolei detektory fotonowe działają na zasadzie konwersji fotonów z promieniowania podczerwonego na sygnały elektryczne.Dwa popularne typy detektorów fotonów to detektory fotowoltaiczne i fotoprzewodniki.Detektory fotowoltaiczne wytwarzają napięcie w przypadku absorpcji fotonów podczerwieni, natomiast fotoprzewodniki zwiększają swoją przewodność w przypadku absorpcji fotonów.
Detektory podczerwieni mogą również wykorzystywać inne mechanizmy wykrywania, takie jak piroelektryczność, w przypadku której zmiany temperatury indukują ładunek w materiale, lub efekty termoelektryczne, w których różnica temperatur między dwoma materiałami generuje napięcie.
Sygnał wyjściowy z detektora podczerwieni można przetwarzać i wyświetlać w postaci obrazu, który można wykorzystać do różnych celów, takich jak obrazowanie termowizyjne w zastosowaniach medycznych lub przemysłowych, teledetekcja otoczenia i skanowanie termiczne w systemach bezpieczeństwa.
