| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | Mini212G2 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 256x192 | NETD | ≤50mk |
|---|---|---|---|
| Rozstaw pikseli | 12μm | Dokładność pomiaru temperatury | Większa z ±2℃ / ±2% |
| Zakres widmowy | 8 ~ 14μm | Typowy pobór mocy | 330mW |
| Podkreślić | Moduł kamery termowizyjnej na podczerwień RoHS,moduł kamery termowizyjnej na podczerwień 256x192,niechłodzona kamera termowizyjna LWIR |
||
opis produktu
Przegląd produktu

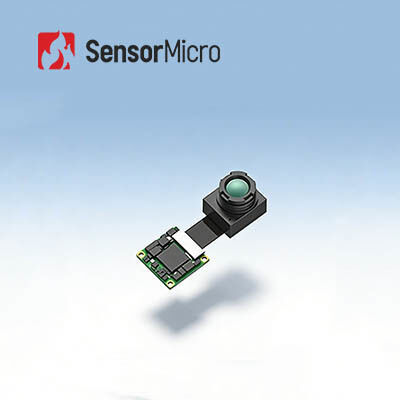

Mini212G2 to miniaturowy moduł kamery termowizyjnej o ultrakompaktowej, uproszczonej konstrukcji obudowy. Integruje obiektyw optyczny, detektor dalekiej podczerwieni w technologii wafer-level package (WLP) o rozdzielczości 256×192 / 12 µm oraz podstawowy układ przetwarzania obrazu, umożliwiający szybkie uzyskanie obrazów termowizyjnych obszaru docelowego i jego rozkładu cieplnego.
Moduł kamery na podczerwień Mini212G2 jest w pełni zoptymalizowany pod kątem małych rozmiarów, niskiej wagi i niskiej ceny (SWaP), aby sprostać rygorystycznym wymaganiom klientów w zastosowaniach termowizji na podczerwień, jednocześnie zapewniając doskonałą jakość obrazu. Jego superminiaturowa konstrukcja, kompaktowe wymiary obudowy i ultra-niskie zużycie energii sprawiają, że jest wygodny do integracji z różnymi narzędziami inspekcyjnymi, kamerami monitoringu bezpieczeństwa lub ręcznymi kamerami termowizyjnymi na podczerwień.
Główne cechy
Miniaturowy moduł z bezpośrednim wyjściem obrazu termowizyjnego
- Wyposażony w samodzielnie opracowany detektor podczerwieni o rozdzielczości 256×192 / 12 µm, oferujący znaczące korzyści kosztowe.
- Ultrakompaktowa konstrukcja: tylko 17×17 mm (PCBA), waga zaledwie 4 g – idealny do zastosowań z ograniczoną przestrzenią.
- Zintegrowana płyta przetwarzania ISP i algorytmy obrazu nowej generacji zapewniają bezpośrednio wyraźne obrazy termowizyjne, gwarantując dużą wszechstronność.
Precyzyjne wykrywanie, elastyczna konfiguracja
- Wysokoprecyzyjny pomiar temperatury z dokładnością do ±2℃; obsługuje pomiar punktowy, obszarowy i pełnoklatkowy.
- Dostępne są liczne opcje obiektywów o różnych polach widzenia, aby sprostać różnorodnym wymaganiom obserwacyjnym.
Bogate interfejsy ułatwiające integrację
- Oferuje interfejsy wyjściowe wideo USB2.0 / MIPI / DVP / BT.656 / LVDS i inne cyfrowe interfejsy wyjściowe wideo.
- W pełni kompatybilny z interfejsami branżowymi.
Specyfikacje produktu
| Model | Mini212G2 |
|---|---|
| Rozdzielczość | 256×192 |
| Rozmiar piksela | 12 µm |
| Odpowiedź spektralna | 8~14 µm |
| NETD | ≤50mK |
| Dane wyjściowe | 14-bitowy surowy |
| Częstotliwość odświeżania | Termografia: 25 Hz, Obrazowanie: 50 Hz |
| Tryb ostrości | Stała ostrość |
| Obiektyw (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Waga (g) | 7.1 | 6.4 | 4 | 6.8 |
| Rozmiar PCBA (mm) | 17×17 |
| Cyfrowy interfejs wideo | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Analogowy interfejs wideo | CVBS (PAL/NTSC) |
| Napięcie robocze | 3.3V±0.1V |
| Typowe zużycie energii | 330mW |
| Zakres pomiaru temperatury | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Dokładność pomiaru temperatury | Większa z ±2℃ / ±2% |
| Temperatura pracy | -40℃~+70℃ |
| Wilgotność | 5%~85% |
| Temperatura przechowywania | -45℃~+85℃ |
| Certyfikacja | RoHS 2.0 / REACH |
Zastosowania przemysłowe
Niechłodzony moduł LWIR Mini212G2 znajduje szerokie zastosowanie w wielu dziedzinach, w tym w termografii, inteligentnym sprzęcie, inteligentnych budynkach, inteligentnych domach, AIoT i innych.
Nasze zalety
- Wysoka czułość i doskonała wydajność— Wiodąca na świecie technologia w branży podczerwieni.
- Dostępne różne detektory podczerwieni— Zarówno niechłodzone, jak i chłodzone detektory IR w różnych formatach i rozmiarach pikseli.
- Produkcja masowa zapewniająca szybką dostawę— Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów.
Często zadawane pytania
1. Co to jest NETD?
NETD oznacza „Noise Equivalent Temperature Difference” (Różnica Temperatur Odpowiadająca Szumom). Jest to miara tego, jak dobrze detektor termowizyjny potrafi rozróżnić bardzo małe różnice w promieniowaniu cieplnym na obrazie. NETD jest zazwyczaj wyrażana w mili-Kelwinach (mK). Ogólnie rzecz biorąc, im niższa wartość NETD, tym wyższa czułość termiczna.
2. Co to jest SWaP3?
SWaP3 odnosi się do rozmiaru, wagi, mocy, wydajności i ceny. Wskazuje na trend technologiczny w branży podczerwieni.
3. Co to jest DRI?
DRI zazwyczaj odnosi się do odległości detekcji, rozpoznania i identyfikacji systemu termowizyjnego. Jest to kluczowy parametr oceny wydajności systemu termowizyjnego.
