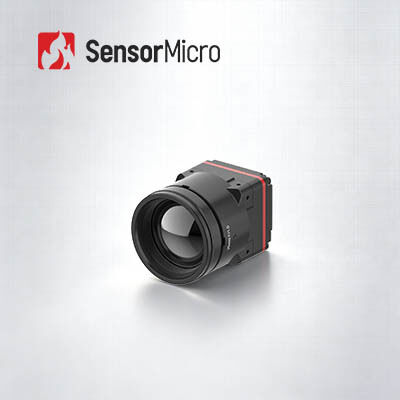

Moduł kamery termowizyjnej 1280x1024 o rozdzielczości 8 µm i zużyciu energii 1 W do urządzeń przenośnych
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Cyfrowa liczba klatek na sekundę | 25/30 Hz |
| Napięcie zasilania | 4,5-5,5 V | Typowy pobór mocy | 1 W |
| Podkreślić | Moduł kamery termowizyjnej o wysokiej rozdzielczości 1280x1024,moduł kamery termowizyjnej o wysokiej rozdzielczości 220g |
||
opis produktu
Moduł kamery termicznej HD 1280x1024/8μm dla urządzeń przenośnych
Przegląd produktu
Uproszczenie rozwoju systemów termicznych dzięki wysoce zintegrowalnemu rdzeniu kamery podczerwonej iTL1208 o rozdzielczości 8 μm, zaprojektowanemu pod kątem uniwersalnej kompatybilności i szybkiego wdrożenia.Ten kompaktowy rdzeń termiczny obsługuje wiele opcji soczewek za pośrednictwem wysokiej jakości optyki chalkogenidu bez germanu, dostosowując się do różnorodnych potrzeb zastosowań w zakresie obrazowania termicznego w przemyśle i cywilnym.
wyposażony w standardowy interfejs wyjścia obrazu MIPI CSI, zapewnia elastyczny dwustronny wyjście danych RAW i YUV, aby odpowiadać różnym wymaganiom rozwoju systemu,znacznie zmniejsza trudności integracji i cykluPomimo ultra-miniaturowego rozmiaru 22,6×22,6×34,5 mm i lekkiej konstrukcji o masie 35,7±2 g, iTL1208 zachowuje pełną rozdzielczość 1280×1024 megapixelów i zdolność wykonywania obrazów termicznych o wysokiej rozdzielczości.o niskim zużyciu energii 1 W zapewniającym długotrwałe stabilne działanie zintegrowanych urządzeń mobilnych i przenośnych.
Główne cechy
- Przełom megapixelów 8 μm:Pierwszy na świecie rdzeń kamery termicznej o wielkości 8 μm zasilany detektorem super podczerwonym ApexCore 1280 × 1024 / 8 μm, zrównoważając wysoką rozdzielczość z ultra-kompaktną integracją.
- Zaawansowana wydajność SWaP:Mierzy tylko 22,6 × 22,6 × 34,5 mm, waży 35,7 ± 2 g (w tym soczewka 12 mm) i zużywa tylko 1 W, łamiąc barierę wielkości dla megapixelów obrazowania termicznego.
- Optyka wolna od germanium, szybka integracja:Optyka bez germanium z wieloma opcjami soczewek dla różnych wymagań aplikacyjnych.
Specyfikacja produktu
| Model | ITL1208 |
|---|---|
| Wskaźniki detektorów IR |
Materiał wrażliwy:VOx Rozstrzygnięcie:1280×1024 Wielkość pikseli:8 μm Odpowiedź widmowa:8 μm ~ 14 μm Typowy NETD:≤ 30mK |
| Przetwarzanie obrazu |
Częstotliwość obrazu cyfrowego:25/30 Hz Czas uruchomienia:≤ 6 s Digital Video:RAW/YUV Algorytm obrazu:NUC/3DNR/DNS/DRC/EE Wyświetlacz obrazu:10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | Moduł sterowania i wyświetlacz video |
| Elektryczne |
Standardowy interfejs zewnętrzny:Interfejs 34Pin_Connector: BP04SD-34-0065-R0 Interfejs komunikacji:TTL-232/I2C Interfejs cyfrowy wideo:MIPI-CSI napięcie zasilania:40,5-5,5 V Typowe zużycie energii:1W |
| Wyroby mechaniczne |
Rozmiar (w tym soczewka): Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (obiektyw zewnętrznej średnicy Φ37 mm) Z soczewką 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (średnica zewnętrzna soczewki Φ33 mm) Z obiektywem 12 mm: 22,6 mm×22,6 mm×34,5 mm (obiektyw zewnętrznej średnicy Φ26,6 mm) Z soczewką 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (średnica zewnętrzna soczewki Φ27 mm) Z soczewką 25 mm: 22,6 mm×22,6 mm×44,2 mm (średnica zewnętrzna soczewki Φ33 mm) Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (średnica zewnętrzna obiektywu Φ43,2 mm) Masa (włącznie z soczewką): 85.5±4.5g (z obiektywem 5 mm) 70.5±3.6g (z obiektywem 10 mm) 350,7 ± 2 g (z obiektywem 12 mm) 40.7±2,1 g (z obiektywem 17 mm) 71.0±3.6g (z obiektywem 25 mm) 110±5,5 g (z obiektywem 35 mm) |
| Przystosowanie do środowiska |
Temperatura pracy:-40°C~+70°C Temperatura przechowywania:-45°C~+85°C wilgotność:5% do 95%, nie kondensujące Wibracja:5.35 gramów, Wyborne wibracje, 3-osiowe Wpływ:Pół fal sinus, 40 g / 11 ms, kierunek uderzenia 3 oś, 6 kierunek Certyfikacja:RoHS2.0/REACH Przegląd optycznyStały ostrość: 5/10/12/17/25/35mm |
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL1208 jest szeroko stosowany w leśnej straży przeciwpożarowej, utrzymaniu zasilania, inspekcji fotowoltaicznej, monitorowaniu bezpieczeństwa, urządzeniach noszonych, przenośnych urządzeniach i wielu innych.
Standaryzowana usługa
- Pełna dokumentacja:Podręczniki produktu, instrukcje konfiguracji i odniesienia do wyboru dla bezproblemowego wdrożenia.
- Pomoc w zakresie rozwoju i badań:Wzór zintegrowane testowanie, ocena wydajności i weryfikacja parametrów ułatwione.
- Zaawansowany zestaw narzędzi dla programistów:SDK, interfejsy API, algorytmy i narzędzia debugowe do głębokiej integracji.
- Odległe wsparcie techniczne:24/7 wsparcie z szybką reakcją i terminowym rozwiązaniem krytycznych problemów.
- Gwarancja:Oryginalne części i ścisłe przestrzeganie procesu, aby przywrócić optymalną wydajność.
Częste pytania
Co to jest obrazowanie termiczne w podczerwieni?
Infraczerwone obrazowanie cieplne to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.Przekształca niewidzialne promieniowanie podczerwone w widoczne obrazy termiczne podczerwone, które pokazują rozkład temperatury powierzchni docelowej.Różne obiekty, a nawet różne części tego samego obiektu mają różne zdolności promieniowania i siłę odbicia podczerwieni.
Do czego można używać obrazowania podczerwonego?
Wykorzystanie obrazowania podczerwonego obejmuje wizję nocną, poszukiwania i ratowanie, badania niezniszczające, zapobieganie epidemiom, termografię, bezpieczeństwo i monitorowanie, gaśnictwo,i wiele innych zastosowań przemysłowych i handlowych.
Co to jest moduł obrazowania termicznego?
Moduł obrazowania termicznego zazwyczaj składa się z detektora podczerwonego, soczewki podczerwonej i sprzętu elektronicznego z wbudowanym oprogramowaniem i algorytmem.Reprezentuje minimalną funkcjonalną jednostkę urządzenia do obrazowania cieplnego, zaprojektowane do integracji z większymi systemami.
