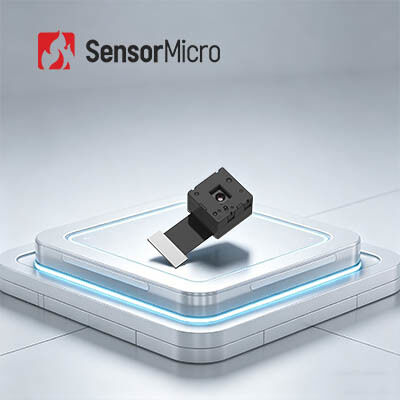

Rdzeń kamery termowizyjnej na podczerwień o rozdzielczości 120x90 i rozstawie pikseli 12 μm do integracji z inteligentnym domem

  • 120x90 Resolution 12μm Pixel Pitch Infrared Thermal Camera Core for Smart Home Integration
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu TIMO112
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 120x90 Rozstaw pikseli 12μm
Zakres widmowy 8 ~ 14μm Zakres pomiaru temperatury -20 ℃ ~ + 550 ℃
Waga (g) 1,8 g Rozmiar (mm, bez FPC) 12,6 mm × 12,6 mm × 8,8 mm
Podkreślić

Rdzeń kamery termowizyjnej 120x90

,

rdzeń kamery termowizyjnej na podczerwień

,

rdzeń kamery termowizyjnej Smart Home
Zostaw wiadomość
opis produktu
Rdzeń kamery termicznej mikro podczerwonej 120x90/12μm dla inteligentnego domu
Przegląd produktu

Moduł termiczny podczerwieni TIMO112 integruje detektor podczerwieni z pakietem poziomu płytki (WLP) 120x90/12μm i jest zoptymalizowany do zastosowań wymagających minimalnego rozmiaru, masy, mocy i kosztów (SWaP-C).Jego ultra-kompaktowa konstrukcja umożliwia łatwą integrację z różnymi inteligentnymi urządzeniami, termografy lub terminale mobilne o rygorystycznych wymaganiach dotyczących kosztów, rozmiarów i masy.

W porównaniu z tradycyjnymi narzędziami pomiaru temperatury, moduł czujników TIMO112 IR oferuje większą czułość niż zwykłe układy termopili.ten moduł kamery termicznej zapewnia wyjątkową wartość dla zastosowań obrazowania podczerwonego o wysokich kosztach, wymagania dotyczące wielkości i masy.

Główne cechy
  • Ultra-miniaturowy moduł z optymalizacją SWaP-C
    Detektor opakowany na poziomie płytki + optyka na poziomie płytki + mikroelektromagnetyczny migawka
  • Udowodniona skuteczność i szybka reakcja
    Ultra niskoenergetyczna konstrukcja (tak niska jak 9mW) z płynnym obrazowaniem 25Hz
  • Elastyczny i przyjazny dla środowiska
    Wspiera interfejs obrazu SPI, kompatybilny z różnymi platformami wbudowanymi
Specyfikacja produktu
Model TIMO112
Rozstrzygnięcie 120 x 90
Wielkość pikseli 12 μm
Odpowiedź widmowa 8~14 μm
Tryb ostrości Bez koncentracji
Przegląd (HFOV/FL) 50°/1,6 mm
Waga 10,8 g
Rozmiar (bez FPC) 120,6 mm × 12,6 mm × 8,8 mm
Liczba kodów PIN 40PIN
Dane wyjściowe 14bit Raw
Prędkość obrazu 25 Hz
Zakres pomiaru temperatury -20°C do +550°C.
Dokładność pomiaru temperatury Większa niż ±2°C / ±2%
Temperatura pracy -20°C~+60°C
wilgotność 5% ~ 85%
Temperatura przechowywania -45°C~+85°C
Certyfikacja RoHS 2.0 / Reach
Zastosowania przemysłowe

Moduł kamery termicznej TIMO112 jest szeroko stosowany w termografii, inteligentnym sprzęcie, inteligentnym budynku, inteligentnym domu, AIoT i różnych innych zastosowaniach przemysłowych.

Rdzeń kamery termowizyjnej na podczerwień o rozdzielczości 120x90 i rozstawie pikseli 12 μm do integracji z inteligentnym domem 0
Nasze podejście do służby
Przedsprzedaż
  • Analiza wymagań
  • Ocena scenariusza
  • Wybór produktu
  • Dostosowane rozwiązania
Rozmieszczenie
  • Szybka dostawa
  • Integracja systemu i testowanie
  • Szkolenie techniczne
  • Wytyczne dotyczące stosowania
Usługi posprzedażowe
  • Diagnostyka zdalna
  • Usługi gwarancyjne
  • Uaktualnienia oprogramowania
  • Utrzymanie techniczne
Częste pytania
Co to jest obrazowanie termiczne w podczerwieni?

W przyrodzie wszystkie obiekty o temperaturze powyżej zera absolutnego (-273°C) promieniować promieniami podczerwieni.Pomiar różnicy temperatury promieniowania podczerwonego pomiędzy celem a jego tłem za pomocą detektora kamer podczerwonego, można uzyskać różne obrazy podczerwone (obrazy termiczne).

Jak działają wykrywacze podczerwieni?

Promieniowanie podczerwone emitowane przez cele wchodzi w zasięg czujnika termicznego.które następnie są wzmacniane i przetwarzane w celu utworzenia obrazów podczerwonych widocznych gołym okiem.

Jakie są zalety niechłodnych detektorów podczerwieni?

Niechłodzone detektory płaszczyzny ogniskowej podczerwieni działają w temperaturze pokojowej bez konieczności stosowania urządzeń zintegrowanego zestawu chłodzącego Dewar (IDCA).niskie zużycie energiiPodczas gdy czułość może nie być równa detektorom chłodzonym, ich opłacalność sprawia, że są idealne do szerszych zastosowań.
