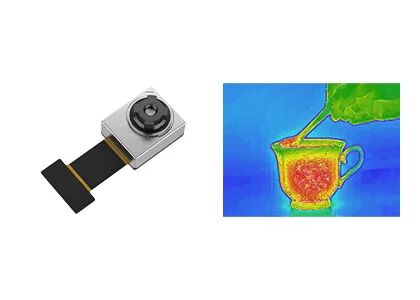

Rdzeń kamery termicznej mikro podczerwonej 120x90/17μm dla inteligentnego domu

120x90 / 17μm Micro Infrared Thermal Camera Core dla inteligentnego domu, inteligentnego budynku

Moduł termiczny w podczerwieni TIMO120 integruje detektor podczerwieni z pakietem poziomu płytki 120x90 / 17μm (WLP) i jest zorientowany na zastosowania o zoptymalizowanej wielkości, masie, mocy i kosztach (SWaP-C).Jego super miniaturowa struktura jest łatwa do zintegrowania z różnymi inteligentnymi urządzeniami, urządzenia do obrazowania termicznego lub terminale mobilne o rygorystycznych wymaganiach dotyczących kosztów, rozmiarów i masy.

W porównaniu z tradycyjnymi narzędziami pomiaru temperatury moduł czujników IR TIMO120 ma większą wrażliwość niż zwykłe układy termopile podczas zapobiegania epidemiom.Wykorzystanie opakowań na poziomie płytekModuł kamery z czujnikiem termicznym TIMO120 jest bardziej przystępny cenowo w zastosowaniach obrazowania podczerwonego, które wymagają rygorystycznych wymogów dotyczących kosztów, rozmiarów i masy.

Dzięki technologii WLP niechłodzony moduł termiczny serii TIMO jest preferowany na rynkach wschodzących, takich jak elektronika użytkowa.Łatwiej jest zintegrować moduł obrazowania termicznego TIMO z większą liczbą produktów końcowych i skrócić czas rozwoju wtórnego klientów.

- Minimalny rozmiar 8.5x8.5x9.16mm

- zakres temperatur od -20°C do +120°C

- Łatwa integracja

- Kompletny zestaw rozwoju SDK

- Projekt o niskiej mocy, nawet 9 mW

Moduł kamery termicznej TIMO120 jest szeroko stosowany w wielu dziedzinach, takich jak termografia, inteligentne sprzęt, inteligentne budynki, inteligentny dom, AIoT itp.

Przedsprzedaż

Analiza wymagań

Ocena scenariusza

Wybór produktu

Dostosowane rozwiązania

Rozmieszczenie

Szybka dostawa

Integracja systemu i testowanie

Szkolenie techniczne

Wytyczne dotyczące stosowania

Usługi posprzedażowe

Diagnostyka zdalna

Usługi gwarancyjne

Uaktualnienia oprogramowania

Utrzymanie techniczne

1Co to jest obrazowanie termiczne w podczerwieni?

W przyrodzie wszystkie obiekty o temperaturze wyższej niż absolutny zero (- 273 °C) mogą promieniować promieniami podczerwieni.Wykorzystując wykrywacz kamery podczerwonej do pomiaru różnicy temperatury promieniowania podczerwonego pomiędzy celem i tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazy termiczne.

2Jak działają detektory podczerwone?

promieniowanie podczerwone emitowane przez cel wchodzi w zakres czujników termicznych,Następnie wykrywacz podczerwieni przekształca sygnał promieniowania o różnej intensywności w odpowiedni sygnał elektryczny., a następnie poprzez wzmocnienie i przetwarzanie wideo, tworzy obraz podczerwony, który można obserwować gołym okiem.

3- Jakie są zalety niechłodzonego detektora podczerwonego?
Niechłodzony czujnik płaszczyzny ogniskowej w podczerwieni nie wymaga zintegrowanego urządzenia Dewar Cooler Assembly (IDCA) i może pracować w temperaturze pokojowej.niewielki rozmiarChociaż wrażliwość niechłodzonych czujników płaszczyzny ogniskowej w podczerwieni nie jest tak dobra jak w przypadku chłodzonych czujników podczerwieni, po latach rozwojujego wydajność kosztowa była oczywiście lepsza niż detektor schłodzony, który ma szersze możliwości zastosowania.
