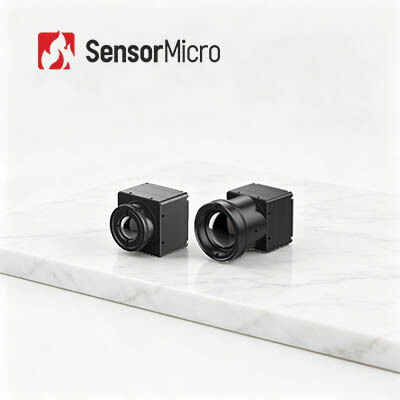

Rozdzielczość 640x512 Rozmiar piksela 12μm Moduł termiczny LWIR z wieloma standardowymi interfejsami

  • 640x512 Resolution 12μm Pixel Size LWIR Thermal Module with Multiple Standard Interfaces
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu COIN612G2
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności L/C, T/T
Szczegóły Produktu
Rozmiar 25,4 × 25,4 × 15,7 mm Rezolucja 640x512 / 12μm
NETD ≤25mK/F1,0/25℃ Zakres widmowy 8 ~ 14μm
Masa gołego rdzenia 15±1g Typowy pobór mocy 0,65 W
Podkreślić

Moduł termiczny 640x512 LWIR

,

wiele standardowych modułów termicznych LWIR
Zostaw wiadomość
opis produktu
Moduł termiczny LWIR 640x512 / 12μm, niechłodzony, wiele standardowych interfejsów
Przegląd produktu

LWIR 640X512 / 12μm Niechłodzony moduł podczerwieni zintegrowany z kamerą termowizyjną, kamerą na podczerwień

Moduł kamery termowizyjnej na podczerwień COIN612G2 wykorzystuje najnowocześniejszą technologię mikrobolometru VOx 12μm i integruje detektor termiczny na podczerwień o wymiarach 640x512 (WLP). Charakteryzuje się precyzyjną wizualizacją i wyraźną prezentacją obrazu, kompaktowymi rozmiarami i niskim kosztem.

Dzięki w pełni zoptymalizowanej strukturze, niskiemu zużyciu energii i różnym standardowym interfejsom moduł kamery na podczerwień COIN612G2 może zapewnić klientom standardowe konfiguracje. Dostępne są również niestandardowe rozwiązania OEM spełniające określone wymagania. Z łatwością integruje się z wieloma urządzeniami, w tym z kamerami bezpieczeństwa, kamerami termowizyjnymi oraz jednostkami policji i straży pożarnej.

Główne cechy
  • Ostra i wyraźna prezentacja obrazu termowizyjnego
  • Różnorodność skutecznych rozwiązań integracyjnych
  • Wiele standardowych interfejsów ułatwiających integrację
Specyfikacje produktu
Model COIN612G2
Wskaźniki detektorów podczerwieni
Wrażliwy materiał Vox
Rezolucja 640×512
Rozmiar piksela 12μm
Odpowiedź widmowa 8μm ~ 14μm
Typowy NETD ≤25mK/F1,0/25℃
Przetwarzanie obrazu
Cyfrowa liczba klatek na sekundę 25/30/50 Hz
Czas uruchomienia 6s
Wideo analogowe PAL/NTSC
Wideo cyfrowe RAW/YUV422
Algorytm obrazu Korekta niejednorodności (NUC)
Redukcja szumów 3D (3DNR)
Tłumienie szumów 2D (DNS)
Kompresja zakresu dynamiki (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlanie obrazu 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący)
Oprogramowanie komputerowe
Oprogramowanie ICC Sterowanie modułem i wyświetlanie wideo
Elektryczny
Standardowy interfejs zewnętrzny 50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie)
Płyta rozszerzeń USB3.0/USB2.0/VPC/USB2.0 i VPC
Interfejs komunikacyjny TTL-232/USB2.0
Cyfrowy interfejs wideo DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania 4,5 ~ 5,5 V
Typowe zużycie energii 0,65 W
Mechaniczny
Rozmiar gołego rdzenia (mm) 25,4 × 25,4 × 15,7
Masa gołego rdzenia (g) 15±1g
Możliwość dostosowania do środowiska
Temperatura pracy -40 ℃ ~ + 70 ℃
Temperatura przechowywania -45 ℃ ~ + 85 ℃
Wilgotność 5%~95%, bez kondensacji
Wibracja 5,35 grama, losowe wibracje, 3-osiowe
Uderzenie Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy
Orzecznictwo ROHS2.0/REACH
Soczewka optyczna
Soczewka optyczna Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Poziom ochrony IP67 (przednia soczewka)
Zastosowania przemysłowe

Niechłodzony moduł czujnika podczerwieni COIN612G2 VOx LWIR jest szeroko stosowany w monitorowaniu bezpieczeństwa, wizji przemysłowej, obserwacjach zewnętrznych, straży pożarnej i ratownictwie, ADAS, wizji maszynowej itp.

Twój zaufany partner w czujnikach podczerwieni
Głęboka wiedza techniczna
Dzięki wieloletniemu doświadczeniu w badaniach, rozwoju i stosowaniu technologii czujników podczerwieni stworzyliśmy duże możliwości w zakresie projektowania chipów, produkcji płytek, pakowania i testowania, a także integracji systemów. Nasze solidne podstawy pozwalają nam stale dostarczać innowacyjne i niezawodne produkty, które spełniają zmieniające się wymagania rynku.
Koncentruje się na innowacjach i praktycznym wdrażaniu czujników podczerwieni
Jesteśmy zaangażowani we wprowadzanie przełomowych technologii w obrazowaniu termowizyjnym, stale przesuwając granice w zakresie NETD, SWaP i temperatury roboczej. Nasze produkty niezmiennie przodują w zastosowaniach związanych z bezpieczeństwem, monitorowaniem przemysłowym, inteligentnymi systemami i nie tylko.
Zdywersyfikowane portfolio produktów
Wspierani przez niezależne badania i rozwój oraz liczne ścieżki techniczne, oferujemy kompleksową gamę komponentów do wykrywania podczerwieni – zarówno chłodzonych, jak i niechłodzonych – zapewniając rozwiązania dostosowane do potrzeb wielu różnych gałęzi przemysłu.
Rygorystyczna weryfikacja niezawodności zapewnia gwarancję jakości
Nasze produkty, wspierane przez solidny system zarządzania jakością, przechodzą wiele procedur testowych na każdym etapie produkcji, aby zapewnić długoterminową stabilność i niezawodność.
Profesjonalne wsparcie techniczne i wspólne usługi rozwojowe
Nasz zespół inżynierów ściśle współpracuje z zespołami badawczo-rozwojowymi i produktowymi klientów, aby przyspieszyć integrację systemów, poprawić wydajność i skrócić czas wprowadzenia produktu na rynek. Twój sukces jest naszą wspólną misją.
Często zadawane pytania
1. Co to jest termowizja w podczerwieni?
Termowizja w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do gromadzenia informacji o obiektach. W zależności od różnicy promieniowania między obiektem a środowiskiem tła oraz różnicy promieniowania każdej części samego obiektu, obraz termowizyjny w podczerwieni może pokazać wahania promieniowania każdej części sceny, pokazując w ten sposób charakterystykę sceny.
2. Jaka jest zaleta termowizji w podczerwieni?
  • Przejrzyj całkowitą ciemność
  • Identyfikacja pod kamuflażem
  • Wykrywanie dalekiego zasięgu
  • Detekcja dystrybucji ciepła
  • Bezdotykowy pomiar temperatury
  • Świadomość zawodu
3. Jakie jest zastosowanie termowizji w podczerwieni?
Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii termowizyjnej w podczerwieni. Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w energetyce, bezpieczeństwie i monitorowaniu, produkcji przemysłowej, badaniach naukowych, leczeniu i innych tradycyjnych dziedzinach.
