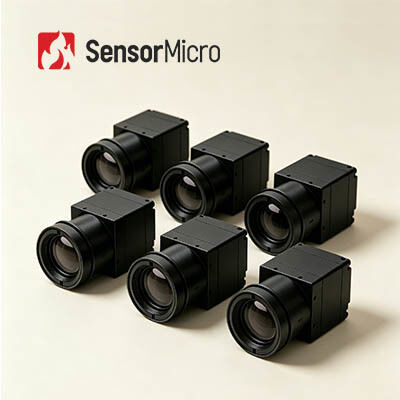

Moduł kamery termicznej nieochłodzonej o rozdzielczości 12μm i stabilnej wydajności 640x512
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iSE612 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Cyfrowa liczba klatek na sekundę | 50 Hz | Typowy NETD | ≤20mK |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rezolucja | 640x512 / 12μm |
| Zoom cyfrowy | 1X/2X/4X/8X | Napięcie zasilania | 2,7 V ~ 5,3 V |
| Podkreślić | Rdzeń kamery na podczerwień 400x300,niechłodzony moduł kamery termowizyjnej,rdzeń kamery na podczerwień 17μm |
||
opis produktu
Moduł kamery termicznej niechłodzonej z rdzenia w zakresie podczerwieni serii iSE 640x512/12μm
Przegląd produktu
iSE612 to nieochłodzony moduł kamery IR termicznej z serii iSE, wyposażony w nieochłodzony detektor podczerwieni 640x512/12μm, kompleksowe komponenty optyczne, profesjonalne obwody przetwarzania sygnałów,i zaawansowane algorytmy przetwarzania obrazu.
Dzięki płynnemu obrazowaniu, stabilnej pracy i korzystnej wydajności kosztowej rdzeń kamery termicznej iSE612 jest wyposażony w niezależny detektor termiczny ApexCore 640×512 12 μm z opakowaniem ceramicznym.Doskonała wydajność czujników zapewnia niskie hałasy obrazy termiczne, a NETD≤20mK odzwierciedla wyjątkową zdolność rozróżniania temperatury.
Kluczowe cechy
- Płynne, stabilne i opłacalne:Wykorzystuje wysoko opłacalny detektor opakowania ceramicznego ApexCore z NETD≤20mK
- Kompaktny i lekki:Wymiary mniejsze niż 25,4 × 25,4 × 22,7 mm, waga rdzenia bez użycia ≤ 26 ± 1,5 g. Oszczędna powierzchnia konstrukcja konstrukcyjna umożliwia elastyczną integrację systemu
- Zestaw bogatych funkcji:Wspiera algorytmy o super rozdzielczości, obraz w obrazie, dostosowywalny OSD, tryb uśpienia, kalibrację jednym kliknięciem i kompatybilność z różnymi ekranami Micro OLED
- Elastyczna integracja:Kompatybilny z wieloma soczewkami optycznymi i komponentami rozszerzającymi dla łatwego rozwoju wtórnego i dostosowania systemu
Specyfikacje techniczne
| Model | iSE612 | |
|---|---|---|
| Wskaźniki detektorów IR | ||
| Materiał wrażliwy | VOx | |
| Rozstrzygnięcie | 640×512 | |
| Wielkość pikseli | 12 μm | |
| Odpowiedź widmowa | 8 μm ~ 14 μm | |
| Typowy NETD |
≤ 20mK |
|
| Przetwarzanie obrazu | ||
| Cyfrowa prędkość klatki | 50 Hz | |
| Czas uruchomienia | 6s | |
| Digitalne wideo | Wymagania w zakresie bezpieczeństwa | |
| Algorytm obrazu | NUC/DRC/DNS/DDE/SFFC | |
| Bez miotacza | Wsparcie | |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Rainbow1/Rainbow2/Tint/Czarne Gorące) | |
| Kierunek obrazu | Wymagania w zakresie bezpieczeństwa | |
| Cyfrowe powiększenie | 1x/2x/4x/8x | |
| Tryb rekompensaty | Podręcznik | |
| Elektryczne | ||
| Standardowy interfejs zewnętrzny | 50pin: BP040SB-50-0114-B-R0 | |
| Interfejs komunikacji | TTL-232/USB2.0 | |
| Interfejs cyfrowy wideo | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Komponenty rozszerzenia | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfejs elektryczny | ||
| Napięcie zasilania | 20,7 V do 5,3 V | |
| Typowe zużycie energii | 0.8W@50Hz@23±3°C | |
| Mechaniczne/Soczewki | ||
| Rozmiar gołego rdzenia | 25.4 × 25.4 × 22.7 mm | φ36×24,3 mm |
| Waga gołego rdzenia | 26±1,5 g | 28±1,5 g |
| Soczewki optyczne | Stały ostrości Athermal: 4.8/9.1/13/19mm |
|
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy | 1500 g@0,4 ms |
| Wibracje |
5.35g, Wyborne wibracje, 3-osiowe |
|
| Składniki okładki | Opcjonalnie | |
| Przystosowanie do środowiska | ||
| Temperatura pracy | -40°C~+70°C | |
| Temperatura przechowywania | -45°C~+85°C | |
| wilgotność | 5% do 95%, nie kondensujące | |
| Certyfikacja | RoHS2.0/REACH | |
Zastosowania przemysłowe
- Wizja przemysłowa
- Ogień i ratownictwo
- Nadzór nad bezpieczeństwem
- Obserwacja na zewnątrz
- Widzenie maszynowe
- Elektronika użytkowa
Zdolności przedsiębiorstwa
- Wysoka wrażliwość i doskonała wydajność
- Światowa wiodąca technologia w przemyśle podczerwonym
- Dostępne różne detektory podczerwieni - zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
- Produkcja masowa w celu zapewnienia szybkiej dostawy - trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów
Częste pytania
Jak działa mikrobolometr niechłodzonego płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwonego przekształca energię promieniowania podczerwonego w energię cieplną za pomocą materiału absorbującego podczerwień,tak, że temperatura materiału wrażliwego wzrastaWięc... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
Jaka jest zaleta niechłodzonego detektora podczerwonego?
Niechłodzony czujnik płaszczyzny ogniskowej w podczerwieni nie wymaga zintegrowanego urządzenia Dewar Cooler Assembly (IDCA) i może pracować w temperaturze pokojowej.niewielki rozmiarChociaż wrażliwość niechłodzonych czujników płaszczyzny ogniskowej w podczerwieni nie jest tak dobra jak w przypadku chłodzonych czujników podczerwieni, po latach rozwojujego wydajność kosztowa była oczywiście lepsza niż detektor schłodzony, który ma szersze możliwości zastosowania.
