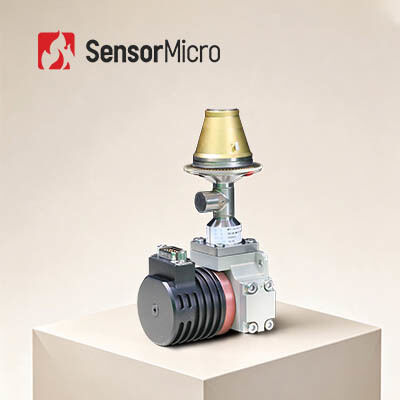

1280x1024 12μm 18mK Chłodzony wykrywacz podczerwieni Zintegrowany zestaw Dewar Cooler MWIR Detektor

  • 1280x1024 12μm 18mK Cooled Infrared Detector Integrated Dewar Cooler Assembly MWIR Detector
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu C1212M
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024/12μm NETD 18mK(F2/F4)
Zakres widmowy 3,7 ~ 4,8 μm MW Maks. Liczba klatek na sekundę 100 Hz
Podkreślić

Chłodzone detektory podczerwieni HgCdTe

,

chłodzone detektory podczerwieni 1280x1024

,

chłodzone detektory podczerwieni GST
Zostaw wiadomość
opis produktu
Przegląd produktu

Chłodzony detektor podczerwieni HgCdTe MWIR 1280×1024 12 µm ze zintegrowanym zespołem chłodzenia dewarowego

Zintegrowany zespół chłodzenia dewarowego C1212M zapewnia wysoką rozdzielczość i daleki zasięg detekcji w kompaktowej, energooszczędnej obudowie. Zbudowany w oparciu o technologię chłodzonych detektorów podczerwieni HgCdTe (MCT), zapewnia wyjątkową czułość dla najbardziej wymagających zastosowań w obrazowaniu termowizyjnym.

Mierzący 149 × 58,5 × 71 mm i ważący mniej niż 600 g, C1212M jest zaprojektowany do wymagających scenariuszy wdrożeniowych. Jego kompaktowy rozmiar i niskie zużycie energii czynią go idealnym wyborem do ręcznych kamer termowizyjnych, ładunków użytecznych i innych systemów wymagających doskonałej wydajności i wysokiej rozdzielczości w rozwiązaniu o niskim SWaP (rozmiar, waga i moc).

Główne cechy
Rozdzielczość megapixelowa, czuła detekcja
  • Rozdzielczość megapixelowa 1280 × 1024 dla szerokiego pola widzenia
  • Standardowy rozmiar piksela oferujący wysoką rozdzielczość przestrzenną i daleki zasięg detekcji
Ostra jakość obrazu
  • Doskonała jednorodność obrazu z efektywnym współczynnikiem pikseli ≥ 99,5%
  • Wysoka czułość dla precyzyjnej detekcji celu
Wysoka wszechstronność, niezawodne dostawy
  • Konfigurowalna liczba przysłony F
  • Stała jakość w produkcji masowej
Specyfikacje produktu
Model C1212M
Materiał czuły MCT
Rozdzielczość 1280 × 1024
Rozmiar piksela 12 µm
Odpowiedź spektralna 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
Tryb pracy Migawka; Tryby integracji ITR/IWR; Tryb okna; Anti-blooming
Pojemność ładunku 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR)
Zakres dynamiczny Tryb ITR ≥ 80 dB; Tryb IWR ≥ 76 dB
Kanał wyjściowy 4 lub 8 kanałów; do 20 MHz na wyjście
Maks. Szybkość klatek 100 Hz
Typowy NETD 18 mK (F2/F4)
Efektywna szybkość pikseli ≥ 99,5%
Niejednorodność odpowiedzi ≤ 8%
Konfigurowalny kriochłodziarka RS058F LS734
Typ kriochłodziarki Kriochłodziarka Stirlinga obrotowa Kriochłodziarka Stirlinga liniowa
Stałe zużycie energii (23℃) ≤ 7 W ≤ 10 W
Maks. zużycie energii (71℃) ≤ 17 W ≤ 45 W
Zasilanie 24 V DC 24 V DC
Czas chłodzenia (23℃) ≤ 6 min ≤ 4 min
Maksymalny rozmiar (mm) 149 × 58,5 × 71 Sprężarka Φ46 × 122; Dewar Φ55 × 119
Waga (g) ≤ 600 ≤ 1200
Temperatura pracy -45℃ ~ +71℃
Zastosowania przemysłowe

Chłodzony kriogenicznie detektor podczerwieni MWIR C1212M jest szeroko stosowany w wielu dziedzinach, w tym w badaniach nieniszczących (NDT), monitorowaniu środowiska, obserwacji dalekiego zasięgu i badaniach naukowych.

Nasze zalety

Szeroki zakres formatów produktów — w tym detektory podczerwieni, rdzenie kamer i moduły — w celu zaspokojenia różnorodnych wymagań integracyjnych.

Bogata różnorodność produktów

Wiele rozdzielczości matrycy, rozmiarów pikseli, zakresów fal i opcji obiektywów zapewnia większą elastyczność dla różnorodnych zastosowań.

Wybitna wydajność

Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność — zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.

Łatwa integracja

Wiele opcji interfejsu ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.

Często zadawane pytania
1. Jaka jest różnica między obrazowaniem w słabym świetle, aktywnym IR i termowizyjnym?

Obrazowanie w słabym świetle wymaga naturalnego światła i przekształca słaby obraz naturalnego światła w ulepszony obraz elektroniczny za pomocą wzmacniacza obrazu. Aktywne IR aktywnie emituje światło podczerwone i polega na wiązce podczerwonej odbitej od celu, co skutkuje bardzo słabym ukryciem. Obrazowanie termowizyjne nie wymaga światła — jest to pasywna technologia noktowizji na podczerwień, która wykrywa różnice w promieniowaniu podczerwonym między celami a otoczeniem lub między różnymi częściami obiektu. Nie jest ona zależna od zmian warunków oświetleniowych otoczenia i działa w nocy, a nawet we mgle, deszczu i innych trudnych warunkach.

2. Czy można zablokować obrazowanie termowizyjne?

W większości przypadków nie. Promienie podczerwone nie przenikają przez ściany, a szkło może blokować IR. Więc jeśli nie chcesz być wykryty, możesz ukryć się za szkłem lub ścianami, aby zablokować obrazowanie termowizyjne.
