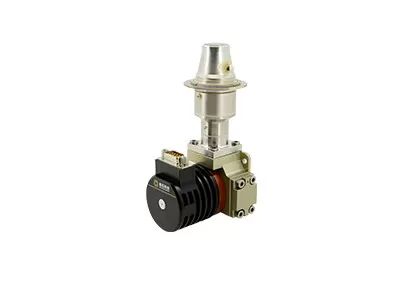

T2SL Zintegrowany zespół chłodnicy Dewara Dwuzakresowy chłodzony detektor podczerwieni

  • T2SL Integrated Dewar Cooler Assembly Dual Band Cooled IR Detector
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu C330S MW/LW
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 320x256 Skok pikseli 30μm
Stabilny pobór mocy ＜9W NETD ≤20mK (MW); ≤20mK (MW); ≤25mK (LW) ≤25mK (LW)
Zakres widmowy 3.7~4.8μm (MW); 3,7 ~ 4,8 μm (MW); 7.7~9.5μm (LW) 7,7 ~ 9,5 μm (LW) Rozmiar 142x58,5x71mm
High Light

Zintegrowany zespół chłodnicy Dewara T2SL

,

chłodzony detektor podczerwieni T2SL

,

zintegrowany zespół chłodnicy Dewara RoHS
Zostaw wiadomość
opis produktu
Dwuzakresowy chłodzony detektor podczerwieni C330S



Dwuzakresowy chłodzony detektor podczerwieni 320x256 / 30 µm MWIR/LWIR firmy GST Infrared



Opis produktu



Dwuzakresowy chłodzony detektor podczerwieni C330S jest oparty na wiodącej na świecie technologii T2SL firmy Global Sensor Technology.Składa się z pojedynczego FPA o wymiarach 320x256 / 30 µm do odbioru średniofalowego i długofalowego promieniowania podczerwonego oraz zespołu Dewara, aby zapewnić próżniowe środowisko pracy o bardzo niskiej temperaturze dla FPA oraz chłodnicy krio do chłodzenia temperatury wewnątrz zespołu Dewara.



Każdy z 320x256 pikseli w macierzy można przełączać między trybami czułości MWIR i LWIR, zmieniając napięcie polaryzacji na urządzeniu, zapewniając przestrzenną spójność między dwoma pasmami.Obrazy/wideo z obu pasm można przechwytywać i wyprowadzać w ciągu jednej klatki, optymalizując czasową spójność między pasmami.Częstotliwość ramki w obu pasmach może wynosić do 100 Hz w celu monitorowania szybko poruszających się celów.



Główne cechy


- Rozdzielczość: 320x256
- Rozstaw pikseli: 30 µm
- Obrazowanie dwuzakresowe MW/LW
- Wysoka czułość
-Doskonała niejednorodność



Specyfikacja produktu



Model C330S MWIR/LWIR
Materiał T2SL
Rezolucja 320x256
Skok pikseli 30μm
Zakres widmowy MW: 3,7 μm (4,8 μm)
LW: 7,7 μm (9,5 μm)
Tryb pracy Migawka;tryb integracji ITR;Tryb Windows;Przeciw kwitnieniu
Pojemność ładowania MW: 8,9 Me-/3 Me-
LW: 21 Me-
Zakres dynamiczny MW: ≥76dB
LW: ≥80dB
Liczba wyjść 2 lub 8;Do 12 Mpikseli/s na wyjście
NETD MW≤20mK
LW≤25mK
Efektywna szybkość pikseli ≥99,0%
Niejednorodność odpowiedzi ≤8%
Typ kriochłodziarki RS058
Stałe zużycie energii <9W
Maksymalne zużycie energii <18W
Zasilacz 24V DC
Czas chłodzenia <8min
Waga ≤600g
Wymiar (mm) 142x58,5x71
Temperatura pracy -45°C ~ +71°C



Zastosowania przemysłowe


Detektor podczerwieni C330S MW/LW jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.

T2SL Zintegrowany zespół chłodnicy Dewara Dwuzakresowy chłodzony detektor podczerwieni 0


Pochwały od Klientów


T2SL Zintegrowany zespół chłodnicy Dewara Dwuzakresowy chłodzony detektor podczerwieni 1


Często zadawane pytania



1. Jak dobrać odpowiednią rozdzielczość detektora podczerwieni?

Zależy to od rzeczywistych potrzeb i zastosowań Twoich produktów, a cena jest również czynnikiem, który należy wziąć pod uwagę.Jeśli jakość obrazu nie jest wysoka, możesz wybrać detektor podczerwieni o niskiej rozdzielczości, np. 120x90, 256x192, 400x300.Jeśli potrzebujesz bardzo wyraźnego obrazu do pewnych celów specjalnych, takich jak zdalne monitorowanie, możesz wybrać detektor podczerwieni o wysokiej rozdzielczości 1280x1024.



2. Jak dobrać odpowiedni pseudokolor do obrazowania termicznego?

-Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatur

- Kolory czerwony i niebieski są bardziej odpowiednie dla sceny, w której należy znaleźć problematyczne punkty.

- Żelazna czerwień to standardowa paleta barw w energetyce.

Uwaga: bez względu na wybraną paletę temperatura termiczna w ogóle się nie zmieni.



3. Jak wybrać odpowiedni obiektyw kamery termowizyjnej na podczerwień?

-Standardowy obiektyw może sprostać normalnym celom z odpowiedniej odległości

- W przypadku teleobiektywu nadaje się do stosunkowo małych obiektów, które należy oglądać z dużej odległości

- Aby zobaczyć więcej szczegółów obiektów z bliskiej odległości, lepszy jest obiektyw szerokokątny.

- Obiektyw makro służy do oglądania bardzo maleńkich obiektów z bliskiej odległości, takich jak układ scalony.
