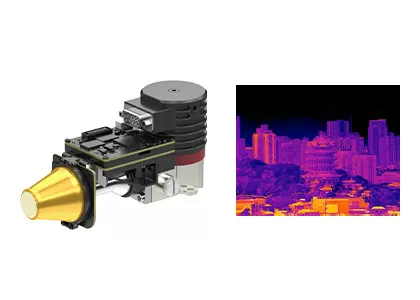

Moduł kamery chłodzonej OEM o wysokiej rozdzielczości 1280x1024/12μm MCT MWIR
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | EYAS1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Rozstaw pikseli | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Zakres widmowy | 3,7 ~ 4,8 μm MW |
| Rozmiar | 149 x 58,5 x 71 mm | Liczba klatek na sekundę | Regulacja w zakresie 1 ~ 100 Hz |
| Podkreślić | Moduł kamery OEM o wysokiej rozdzielczości,moduł kamery OEM 1280x1024,moduł kamery MWIR |
||
opis produktu
EYAS1212 Moduł cieplny o wysokiej rozdzielczości
Wysokiej rozdzielczości 1280x1024 / 12μm MCT MWIR Moduł chłodzonego podczerwieni z tablicą bliską
Opis produktu
EYAS1212 to moduł podczerwonego o wysokiej rozdzielczości analogowo-cyfrowego chłodzenia oparty na formatach 1280x1024 12μm pitch IR FPA.
Moduł AD zawiera tablicę bliską, która zapewnia czas FPA i czułe zasilanie.Interfejs Camera Link wydaje 16-bitowe dane surowe, co znacznie upraszcza integrację detektora z systemem.
W związku z powyższym moduł EYAS1212 AD ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacji na chłodzonym detektorze podczerwonym o wymiarach 1280x1024/12μm,rozpocząć szybki wtórny rozwój i skrócić okres rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termicznych podczerwieni lub systemów opartych na chłodzonych detektorach podczerwieni.
Główne cechy
- Łatwe w tworzeniu i integracji
- Interfejs Cameralink Wyjście 16 bit Raw Data, Serial Port Control
- Zintegrowana struktura, wymiary są zgodne z detektorem.
- 5V Jednorazowe zasilanie
- Zdolny do łapania szybko poruszającego się celu
Specyfikacja produktu
| Model | EYAS1212 |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 1280x1024 |
| Wskaźnik pikseli | 12 μm |
| Kryochłodnik | RS058F |
| Zakres widmowy | 30,7 μm ≈ 4,8 μm MW |
| Czas chłodzenia (25°C) | ≤6min |
| Optymalna NETD (20°C) | ≤ 20mK |
| Tryb pracy | |
| Prędkość obrazu | 1~100Hz regulowane |
| Tryb pracy | Zdjęcie; tryb integracji ITR/IWR; tryb Windows; tryb antyblosowy |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | QSH 60pin |
| Digitalne wideo | Cameralink: wyjście 16 bitów Raw Data |
| Sync zewnętrzny | CC1: Sync zewnętrzny INT/Frame; CC2: MC Sync zewnętrzny |
| Komunikacja | Odpowiedź na pytanie: |
| Zasilanie | Panel obrazowania 1 kanału: 5V 1 kanałowy chłodniak: 24 V |
| Stabilne zużycie energii | 9W |
| Rozmiar (mm) | 149×58,5×71 |
| Waga | ≤ 680 g |
| Temperatura pracy | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Wyroby transportowe transportu dużych prędkości Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każdy |
Zastosowania przemysłowe
Moduł obrazowania termicznego EYAS1212 jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania wizji lotniczej, ładunek użyteczny wielosensorów itp.
Detektory podczerwieni schłodzone niechłodzone
Wysoka wrażliwość i doskonała wydajność
Światowa wiodąca technologia w przemyśle podczerwonym
Dostępne różne czujniki podczerwieni
Zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
Produkcja masowa w celu zapewnienia szybkiej dostawy
Trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów.
Często zadawane pytanie
1Jaka jest różnica między detektorami IR niechłodzonymi a chłodzonymi?
Obecnie na rynku dostępne są dwa rodzaje czujników obrazowania termicznego w podczerwieni, chłodzonych i niechłodzonych.
Niechłodzony detektor IR działa w temperaturze otoczenia.Niechłodzone detektory IR są szeroko stosowane w przenośnych/ręcznych/mobilnych urządzeniach.
Chłodzone detektory IR są pakowane w jednostkę, która utrzymuje je w bardzo niskiej temperaturze, którą podtrzymuje chłodziarz chłodniczy.droższe i mniej niezawodne niż czujniki niechłodzoneJednak systemy chłodzone są niezwykle wrażliwe i zazwyczaj działają z optyką o długiej odległości ogniskowej, aby osiągnąć misję długiego zasięgu.
2Jakie są zalety chłodzonych detektorów podczerwieni?
Chłodzony detektor płaszczyzny ogniskowej w podczerwieni działa w niskiej temperaturze, która jest zapewniana przez detektor dewar cooler (ddc).Ma wysoką wrażliwość i może odróżnić bardziej subtelne różnice temperatury niż niechłodzony wykrywacz podczerwieniMoże wykrywać, identyfikować i rozpoznawać obiekty na bardzo dużą odległość, która wynosi ponad dziesięć kilometrów.Struktura detektora chłodzonego jest bardzo złożona, co powoduje stosunkowo wysoki koszt niż detektor niechłodzony.
