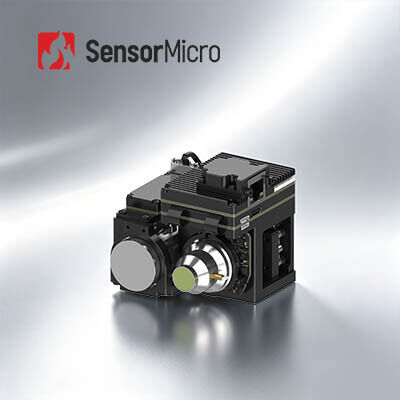

640x512 Rozdzielczość 15μm Rozmiar piksela 20mK NETD Chłodzony moduł kamery MWIR dla wysokiej wrażliwości obrazowania termicznego
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVINA GC615HMG |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 15μm | Detektor podczerwieni NETD (23℃) | 20mK (F4) |
|---|---|---|---|
| Zakres widmowy | 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm | Rozmiar | 71×55×84mm |
| Waga (g) | ≤350 | Zasilanie | 12 V ± 1 V |
| Podkreślić | RS046 Moduł kamery MWIR,moduł kamery MWIR 640x512,zintegrowana struktura modułu kamery MWIR |
||
opis produktu
640x512 / 15μm Moduł kamery MWIR o temperaturze chłodniej
Przegląd produktu
GAVIN GC615HMG MWIR chłodzony rdzeń kamery podczerwonej, dostosowany do wysokiego standardu scenariuszy integracji w podczerwieni przemysłowej i profesjonalnej, łączy w sobie obrazowanie o wysokiej rozdzielczości,doskonała zdolność adaptacyjna do środowiska i lepsza wydajność SWaPWysokiej precyzji detektor 640×512/15μm oraz algorytmy optymalizacji obrazu wielowymiarowego zapewniają wyraźne, stabilne i szczegółowe obrazy termiczne w różnych warunkach pracy.Z wytrzymałością 150K na wysoką temperaturę, zdolność szybkiego chłodzenia, zminimalizowany rozmiar i niskie zużycie energii, doskonale dostosowuje się do rygorystycznych limitów objętości, masy i zużycia energii urządzeń przenośnych i przenośnych.Wsparcie pełnego zakresu interfejsów cyfrowych dużych prędkości i elastycznego wyjścia danych, umożliwia szybki rozwój drugorzędny i dokowanie systemu, szeroko stosowany do wykrywania podczerwieni dalekiego zasięgu, mobilnych ładunków użytkowych monitorowania i długotrwałych systemów monitorowania przemysłowego bez nadzoru.
Główne cechy
- Mainstream FPA, wyraźne obrazy- Opracowany na bazie wielkoformatowego detektora HOT MWIR o temperaturze 640×512/15 μm, zapewniającego doskonałą wszechstronność.Redukcja hałasu 2D/3D, oraz wzmocnienie krawędzi (EE), zapewniając wyraźniejsze obrazy.
- Technologia HOT prowadzi optymalizację SWaP- obsługuje pracę w wysokich temperaturach do 150 K, z czasem chłodzenia ≤ 3min30s.
- Bogate interfejsy, łatwa integracja- Wspiera interfejsy CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Włókno optyczne.
Specyfikacja produktu
| Model | GAVIN GC615HMG |
|---|---|
| Wskaźniki wydajności |
Rozstrzygnięcie:640×512 Wielkość pikseli:15 μm Kryochłodnik:RS058 Odpowiedź widmowa:30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm Detektor IR NETD (23°C):20mK (F4) |
| Przetwarzanie obrazu |
Prędkość obrazu:50 Hz (F4) / 30 Hz (F5.5) Cyfrowy zoom:1× do 8× ciągłego cyfrowego powiększania Ruch obrazu:Zwrot poziomo/pionowo/diagonalnie Algorytm obrazu:DRC, redukcja hałasu obrazu 2D/3D, EE |
| Elektryczne |
Analogiczne wideo:PAL/NTSC Digital Video:Standard: DVP/LVDS/USB2.0 Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Włókno optyczne jednomodowe/Włókno optyczne wielomodowe Synchronizacja:Standard: LV-TTL Opcja: RS422/LVDS Komunikacja:Standard: USB2.0/LV-TTL Opcja: RS422/CAN/USB3.0/GigE Zasilanie:12V±1V Stałe zużycie energii (23°C):≤ 7W Czas chłodzenia (23°C):≤3min30s |
| Fizyczne |
Rozmiar (mm):71×55×84 Masa (g):≤ 350 Temperatura pracy:-40°C~+71°C |
| Soczewki optyczne |
Stała ostrość:25 mm/F2 Ciągłe powiększanie:18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
Zastosowania przemysłowe
Moduł obrazowania termicznego GAVIN GC615HMG jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe itp.
Nasze korzyści
- Kompleksowa gama produktów- szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie aparatów fotograficznych i moduły spełniające różne wymagania integracyjne.
- Bogata różnorodność produktów- Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji obiektywów zapewniają większą elastyczność dla różnych zastosowań.
- Wyjątkowe osiągnięcia- Jasne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność - zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
- Łatwa integracja- Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Częste pytania
1Co to jest NETD?
NETD odnosi się do "różnicy temperatury równoważnej hałasowi".Jest to miara tego, jak dobrze detektor obrazowania termicznego jest w stanie odróżnić bardzo małe różnice w promieniowaniu termicznym na obrazie. NETD jest zazwyczaj wyrażany w mili-Kelvinach (mK). Zazwyczaj im niższa wartość NETD, tym wyższa wskazuje wrażliwość termiczna.
2Jakie są kluczowe względy dotyczące detektora podczerwonego / modułu termicznego dla Twojej aplikacji?
- Rozdzielczość detektora
- Wielkość pikseli
- Działalność NETD
- Jakość obrazu
- Opcje obiektywów
- Zużycie energii
- Rozmiar i waga
- Interfejs mechaniczny i elektryczny
- Budżet
3Jakie są cechy detektora płaszczyzny ogniskowej w podczerwieni o ochłodzeniu i nieochłodzeniu?
Detektory płaszczyzny ogniskowej w podczerwieni można podzielić na detektor płaszczyzny ogniskowej w podczerwieni ochłodzonej i detektor płaszczyzny ogniskowej w podczerwieni nieochłodzonej.Chłodzony wykrywacz podczerwieni działa w środowisku próżniowym o niskiej temperaturze z wysoką wrażliwością i może odróżniać subtelniejsze różnice temperatury, podczas gdy niechłodzony detektor płaszczyzny ogniskowej w podczerwieni nie wymaga kryogenicznego środowiska i może pracować w temperaturze pokojowej.
