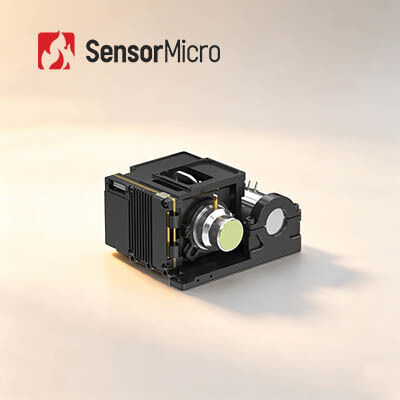

Wysoka wrażliwość 1024×768 Rozdzielczość 10μm Pixel Pitch Thermal Camera Core Cooled Camera Module

  • High Sensitivity 1024×768 Resolution 10μm Pixel Pitch Thermal Camera Core Cooled Camera Module
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN GC1010HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1024×768 Rozstaw pikseli 10μm
NETD 20mK(F2); 25mK(F4) Zakres widmowy 3,7 ~ 4,8 μm MW
Kompaktowy rozmiar 87 × 94 × 54,5 mm Waga ≤460g
Podkreślić

Rdzeń kamery termowizyjnej 640x512

,

rdzeń kamery termowizyjnej RS058

,

moduł kamery chłodzonej 900g
Zostaw wiadomość
opis produktu
Wysokoczuły rdzeń kamery termowizyjnej z chłodzonym modułem kamery 1024×768 / 10 µm
Przegląd produktu
Rdzeń kamery na podczerwień GAVIN GC1010HMG integruje chłodzony detektor podczerwieni HOT MWIR o rozdzielczości 1024×768/10 µm, oferując większą matrycę i mniejsze piksele w porównaniu do GAVIN GC615HMG, co skutkuje wyraźniejszym obrazem z drobniejszymi szczegółami. W połączeniu z algorytmami przetwarzania obrazu nowej generacji zapewnia stabilne, wysokiej jakości obrazy, podczas gdy technologia HOT umożliwia optymalizację SWaP na wyższym poziomie dzięki mniejszej i lżejszej konstrukcji oraz niskiemu zużyciu energii.
Jako wiodący producent modułów do obrazowania termowizyjnego, zapewniamy klientom szeroką gamę dojrzałych rozwiązań integracyjnych. Korzystając z modułów kamer na podczerwień, klienci mogą wygodnie przeprowadzać wtórny rozwój i skracać czas niezależnych badań i rozwoju.
Główne cechy
  • Najwyższa jakość dzięki większej matrycy FPA i mniejszemu rozmiarowi piksela
    • Opracowany w oparciu o wielkoformatowy chłodzony detektor podczerwieni HOT MWIR o rozdzielczości 1024×768/10 µm, zapewniający wyraźne obrazy i szerokie pole widzenia
    • Wyposażony w algorytmy przetwarzania obrazu nowej generacji, w tym DRC, redukcję szumów 2D/3D i wzmocnienie krawędzi EE dla najwyższej jakości obrazu
    • Mniejszy rozmiar piksela 10 µm zapewnia wyższą rozdzielczość przestrzenną i lepszy stosunek sygnału do szumu
  • Optymalizacja SWaP dzięki technologii HOT
    • Obsługuje pracę w wysokiej temperaturze 150 K, z czasem chłodzenia ≤ 4 min
    • Kompaktowy rozmiar: 87×94×54,5 mm, lekki: 460 g
  • Bogate interfejsy, łatwa integracja
    • Obsługuje interfejsy CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/światłowodowe
    • Elastyczne wyjście obrazu RAW/YUV
Specyfikacje produktu
Model Rdzeń kamery na podczerwień GAVIN GC1010HMG HOT MWIR z chłodzeniem
Rozdzielczość 1024×768
Rozmiar piksela 10 µm
Odpowiedź spektralna 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
NETD detektora IR (23°C) 20 mK (F2)
25 mK (F4)
Częstotliwość odświeżania 50 Hz
Zoom cyfrowy Ciągły zoom cyfrowy od 1× do 8×
Kierunek obrazu Obrót poziomy/pionowy/po przekątnej
Algorytm obrazu DRC, redukcja szumów obrazu 2D/3D, EE
Wideo analogowe PAL/NTSC
Wideo cyfrowe Standard: DVP/LVDS/USB2.0
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/światłowód jednomodowy/światłowód wielomodowy
Synchronizacja zewnętrzna Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 12 V ± 1 V
Stabilne zużycie energii (23°C) ≤ 8 W
Czas chłodzenia (23°C) ≤ 4 min
Rozmiar (mm) 87×94×54,5
Waga (g) ≤ 460
Temperatura pracy -40°C ~ +71°C
Opcje obiektywów Stała ogniskowa: 25 mm/F2
Zastosowania przemysłowe
Moduł kamery termowizyjnej GAVIN GC1010HMG znajduje szerokie zastosowanie w wielu dziedzinach, takich jak badania nieniszczące (NDT), monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe itp.
Nasze zalety
  • Wysoka czułość i doskonała wydajność
  • Wiodąca na świecie technologia w branży podczerwieni
  • Dostępne różne detektory podczerwieni
  • Zarówno detektory IR niechłodzone, jak i chłodzone w różnych formatach i rozmiarach pikseli
  • Produkcja masowa zapewniająca szybką dostawę
  • Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
1. Co to jest detektor podczerwieni / czujnik obrazowania termowizyjnego?
Fale podczerwone są niewidoczne dla ludzkiego oka. Detektor podczerwieni / czujnik obrazowania termowizyjnego to urządzenie optoelektryczne reagujące na promieniowanie podczerwone i energię cieplną, przekształcające je w sygnał elektryczny, a następnie generujące widzialne obrazy termiczne.
2. Co to jest WLP?
WLP oznacza opakowanie na poziomie wafla. Jest to proces kompletnego pakowania próżniowego bezpośrednio na całym waflu MEMS, a następnie skrawania i cięcia w celu uzyskania pojedynczego czujnika podczerwieni. Wraz z opakowaniem metalowym i ceramicznym, są to 3 główne formaty opakowań dla niechłodzonych detektorów podczerwieni.
3. Jaka jest zaleta WLP?
Detektory IR WLP są specjalnie zaprojektowane, aby sprostać wymaganiom miniaturyzacji i niskich kosztów w zastosowaniach technologii podczerwieni na rynku elektroniki konsumenckiej. Oferujemy obecnie różnorodne rozwiązania modułów podczerwieni WLP, aby promować nowe zastosowania na rynkach wschodzących.
