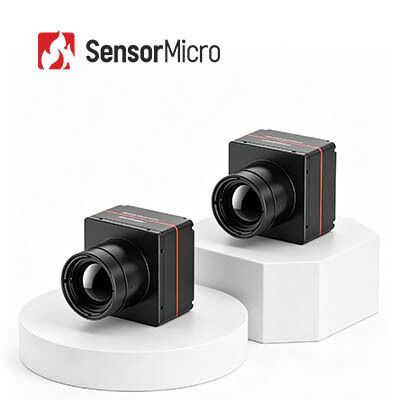

Moduł kamery termicznej o rozdzielczości 1280x1024 12μm Pixel Size Thermal Camera Module for Long Range Detection
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iSE1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Algorytm obrazu | NUC/DRC/DNS/DDE/SFFC |
| Cyfrowa liczba klatek na sekundę | 25 Hz/30 Hz/50 Hz | Zoom cyfrowy | 1X/2X/4X/8X |
| Podkreślić | Kamera termowizyjna IR o wysokiej rozdzielczości,moduł kamery termowizyjnej o wysokiej rozdzielczości OEM |
||
opis produktu
Moduł kamery termowizyjnej o wysokiej rozdzielczości OEM 1280x1024 / 12μm Wykrywanie dalekiego zasięgu
Przegląd produktu
Wysoka stabilność Niechłodzony moduł podczerwieni 1280x1024 / 12 μm zapewniający ultrawyraźne obrazowanie termowizyjne
Rdzeń kamery termowizyjnej iSE1212 zawiera samodzielnie opracowaną dużą matrycę o rozdzielczości 1280x1024 z najnowocześniejszym detektorem podczerwieni LWIR o rozmiarze piksela 12 µm.
Ten moduł obrazowania termowizyjnego ulepsza obrazowanie termowizyjne na falach długich, oferując ponad dwukrotnie większą rozdzielczość czujnika w porównaniu z rdzeniami 640x480. Zapewnia detekcję na dużym dystansie przy zachowaniu szerokiego pola widzenia – kamera 640 o tej samej ogniskowej oferowałaby tylko połowę pola widzenia kamery 1280.
Główne cechy
- Obrazowanie w wysokiej rozdzielczości z płynnym obrazem- Zapewnia megapikselowe obrazowanie termowizyjne z płynną pracą pozbawioną opóźnień. Szersze pole widzenia, większy zasięg kąta, większy zasięg wykrywania i większa szczegółowość.
- Praca bez migawki zapewniająca cichą pracę- Nie jest wymagana kalibracja migawki podczas użytkowania, eliminując zacinanie się obrazu typowe w tradycyjnych konstrukcjach. Cicha praca pomaga uniknąć wykrycia przez cele.
- Bogate w funkcje i przyjazne dla integracji- Obsługuje algorytmy super rozdzielczości, obraz w obrazie, konfigurowalne menu OSD, tryb uśpienia, kalibrację jednym kliknięciem i kompatybilność z różnymi wyświetlaczami Micro OLED. Kompatybilny z szeroką gamą soczewek optycznych i rozszerzonymi komponentami dla łatwego rozwoju wtórnego i elastycznej integracji systemu.
Specyfikacje produktu
| Model | iSE1212 | |
| Wskaźniki detektorów podczerwieni | ||
| Wrażliwy materiał | Vox | |
| Rezolucja | 1280×1024 | |
| Rozmiar piksela | 12μm | |
| Odpowiedź widmowa | 8μm ~ 14μm | |
| Typowy NETD | ≤30mK | |
| Przetwarzanie obrazu | ||
| Efektywne piksele | 1280×1024 | |
| Cyfrowa liczba klatek na sekundę | 25 Hz/30 Hz/50 Hz | |
| Czas uruchomienia | 7 s | |
| Wideo cyfrowe | YUV420/YUV422/RGB888/RAW | |
| Algorytm obrazu | NUC/DRC/DNS/DDE/SFFC | |
| Bez migawki | Utrzymany | |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) | |
| Kierunek obrazu | Poziomo/pionowo/ukośnie | |
| Zoom cyfrowy | 1x/2x/4x/8x | |
| Jasność obrazu | Automatyczny/ręczny | |
| Kontrast obrazu | Automatyczny/ręczny | |
| Tryb kompensacyjny | Podręcznik | |
| Siatka przyrządu | Utrzymany | |
| Funkcja systemu | ||
| Tryb uśpienia | Utrzymany | |
| Ustawienia menu | Możliwość dostosowania | |
| Język menu | chiński/angielski | |
| Kalibracja offsetu | Utrzymany | |
| Klawiatury | ≥4 (konfigurowalne funkcje przycisków) | |
| Jazda OLED-em | Obsługa I2C, 16-bitowego/24-bitowego portu równoległego, datavalid i innych sygnałów ekranowych napędu Napęd bezpośredni Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A Obsługuje sygnały wyświetlacza MIPI i może bezpośrednio sterować ekranem IBOE VX039FHP-NH4. |
|
| Oprogramowanie komputerowe | ||
| Oprogramowanie komputerowe | Sterowanie modułem i wyświetlanie wideo | |
| Elektryczny | ||
|
Standardowy interfejs zewnętrzny
|
50pin: BP040SB-50-0114-B-R0
|
|
| Interfejs komunikacyjny | TTL-232/USB | |
| Cyfrowy interfejs wideo | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| Komponenty rozszerzenia | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfejs elektryczny | ||
| Napięcie zasilania | 2,7 V ~ 5,3 V | |
| Typowy pobór mocy | 1,2 W przy 25 Hz przy 23 ± 3 ℃ | |
| Mechaniczny/obiektyw | ||
| Rozmiar gołego rdzenia (mm) | 38×39×28 | 68×69×30,2 |
| Masa gołego rdzenia (g) | 65±3 | 88,5±3 |
| Soczewka optyczna | Stała ostrość atermiczna: 14 mm/19 mm/25 mm/35 mm | Stała ostrość atermiczna: 50 mm/100 mm Zmotoryzowany obiektyw: 75 mm/100 mm/150 mm Ciągły zoom: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| Elementy migawki | Fakultatywny | |
| Poziom ochrony | IP67 (przednia soczewka) | |
| Możliwość dostosowania do środowiska | ||
| Temperatura pracy | -40 ℃ ~ + 70 ℃ | |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ | |
| Wilgotność | 5%~95%, bez kondensacji | |
| Wibracja | 5,35 g, losowe wibracje, 3-osiowe | |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy | 500g@1ms |
| Orzecznictwo | ROHS2.0/REACH | |
Zastosowania przemysłowe
Wizja przemysłowaStraży Pożarnej i RatownictwaNadzór bezpieczeństwaObserwacja na świeżym powietrzuWidzenie maszynoweElektronika użytkowa
Zalety produktu
- Zróżnicowane portfolio produktów- Szeroka gama formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, spełniające różne wymagania integracyjne.
- Bogata różnorodność produktów- Wiele rozdzielczości matrycy, rozmiarów pikseli, pasm fal i kombinacji opcji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach.
- Znakomita wydajność- Wyraźny obraz, niewielkie rozmiary, niskie zużycie energii, wysoka czułość i duża niezawodność - zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
- Łatwa integracja- Wiele opcji interfejsu sprawia, że integracja jest prosta i umożliwia szybki rozwój w wielu obszarach zastosowań.
Często zadawane pytania
Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?
Zależy to od rzeczywistych potrzeb i zastosowań Twoich produktów, a cena jest również czynnikiem, który należy wziąć pod uwagę. Jeśli jakość obrazu nie jest krytyczna, można wybrać detektory podczerwieni o niższej rozdzielczości, np. 120x90, 256x192 lub 400x300. Jeśli potrzebujesz bardzo wyraźnych obrazów do celów specjalnych, takich jak zdalny monitoring, możesz wybrać detektory podczerwieni o wysokiej rozdzielczości 1280x1024.
Jak wybrać odpowiedni pseudokolor do obrazowania termowizyjnego?
- Szaro-biały jest bardziej odpowiedni dla celów o małych różnicach temperatur
- Kolor czerwony i niebieski są bardziej odpowiednie w przypadku scen, w których należy znaleźć problematyczne punkty
- Żelazna czerwień to standardowa paleta kolorów w energetyce
Jak wybrać odpowiedni obiektyw kamery termowizyjnej na podczerwień?
- Standardowy obiektywmoże spotkać normalne cele z odpowiednią odległością
- Teleobiektywnadaje się do celów, które są stosunkowo małe i wymagają obserwacji z dużej odległości
- Obiektyw szerokokątnylepiej jest widzieć więcej szczegółów obiektów z bliskiej odległości
- Obiektyw makrosłuży do obserwacji bardzo małych obiektów z bliskiej odległości, takich jak obwody chipowe
