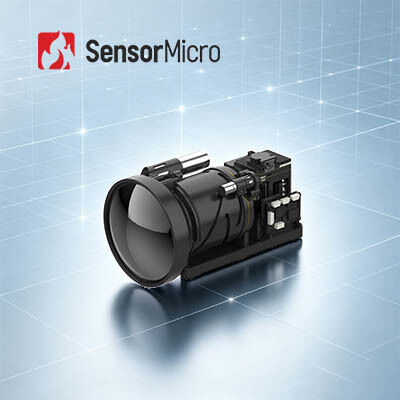

640x512 Rozdzielczość 15μm Wielkość pikseli HOT MWIR Moduł chłodzony do integracji kamer bezpieczeństwa termicznego

  • 640x512 Resolution 15μm Pixel Size HOT MWIR Cooled Module for Thermal Security Camera Integration
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC615HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 / 15μm Detektor podczerwieni NETD (23℃) 20mK(F4)
Zakres widmowy 3,7 ~ 4,8 μm Rozmiar 71×55×84mm
Zasilanie 12 V ± 1 V Stały pobór mocy (23 ℃) ≤7 W
Podkreślić

Moduł chłodzony MWIR 640x512

,

moduł chłodzony MWIR MCT
Zostaw wiadomość
opis produktu
640x512 / 15μm HOT MWIR Chłodzony moduł do szybkiej integracji z kamerą bezpieczeństwa termicznego
Przegląd produktu

Rdzeń kamery podczerwonej GAVIN GC615HMG integruje 640×512/15μm HOT MWIR ochłodzony detektor podczerwony z algorytmami przetwarzania obrazu nowej generacji.Technologia HOT umożliwia wysokiej jakości stabilne obrazowanie przy jednoczesnym zapewnieniu kompaktowych rozmiarów, lekką konstrukcję i niskie zużycie energii dla zoptymalizowanej wydajności SWaP.

Dzięki szerokiej kompatybilności z wieloma cyfrowymi interfejsami wideo i łatwemu rozwojowi wtórnemu moduł ten jest odpowiedni do urządzeń przenośnych, ładunków mobilnych,i aplikacje monitorowania długotrwałego wymagające kompaktowych rozmiarów, efektywności energetycznej i zdolności wykrywania na duże odległości.

Główne cechy
  • Mainstream FPA, wyraźne obrazy- Opracowany z 640×512/15μm duży format HOT MWIR ochłodzony detektor podczerwieni dla doskonałej wszechstronności
  • Zaawansowane przetwarzanie obrazu- wyposażony w algorytmy nowej generacji, w tym DRC, redukcję hałasu 2D/3D i wzmocnienie krawędzi dla jaśniejszych obrazów
  • Technologia HOT do optymalizacji SWaP- Wspiera pracę w wysokiej temperaturze do 150 K przy czasie chłodzenia ≤ 3min30s
  • Kompaktny projekt- Rozmiar: 71×55×84 mm, waga: 350g, zużycie energii: 7W
  • Wsparcie bogatego interfejsu- Interfejsy CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Włókno optyczne
  • Elastyczna produkcja- Opcje wyjścia obrazu RAW/YUV
Specyfikacje techniczne
Model GAVIN GC615HMG HOT MWIR Chłodzony rdzeń kamery podczerwonej
Wydajność
Rozstrzygnięcie 640×512
Wielkość pikseli 15 μm
Odpowiedź widmowa 30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm
Detektor IR NETD ((23°C) 20mK(F4)
Przetwarzanie obrazu
Prędkość obrazu 50 Hz (F4) / 30 Hz (F5.5)
Cyfrowe powiększenie 1× do 8× ciągłego cyfrowego powiększania
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu DRC, redukcja hałasu obrazu 2D/3D, EE
Elektryczne
Wideo analogowe PAL/NTSC
Digitalne wideo Standard: DVP/LVDS/USB2.0
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Włókno optyczne jednomodowe/Włókno optyczne wielomodowe
Sync zewnętrzny Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 12V±1V
Stałe zużycie energii ((23°C) ≤ 7W
Czas chłodzenia ((23°C) ≤3min30s
Rozmiar ((mm) 71×55×84
Waga ((g) ≤ 350
Temperatura pracy -40°C~+71°C
Soczewki optyczne
Opcje soczewek Stała ostrość: 25 mm/F2
Zwiększenie ciągłe: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4
Zastosowania przemysłowe

Moduł obrazowania termicznego GAVIN GC615HMG nadaje się do systemów monitorowania dalekiego zasięgu i złożonych środowisk, w tym obszarów słabo zaludnionych, monitorowania 24/7 w każdą pogodę,i trudne warunki pogodowe.

Nasze korzyści
  • Dostosowanie produktu- dostosowanie konfiguracji i dostosowanie algorytmów do spełnienia wymagań specyficznych dla branży
  • Wsparcie techniczne i szkolenia na miejscu- Zapewnienie podstawowym klientom praktycznego konfiguracji systemu i szkolenia operacyjnego
  • Wspólne innowacje- Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni dla nowych produktów i rynków
Częste pytania
1Jak działa nieochłodzony mikrobolometr płaszczyzny ogniskowej?

Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwonego przekształca energię promieniowania podczerwonego w energię cieplną za pomocą materiału absorbującego podczerwień,zwiększenie temperatury materiału wrażliwego. powoduje to odpowiednie zmiany specyficznych parametrów fizycznych materiału wrażliwego,które następnie są przekształcane w sygnały elektryczne lub sygnały światła widzialnego za pomocą mechanizmów konwersji zaprojektowanych w celu umożliwienia wykrywania obiektów.

2- Jakie są zalety niechłodzonego mikrobolometru?

Niechłodzone detektory płaszczyzny ogniskowej podczerwieni nie wymagają zintegrowanego urządzenia Dewar Cooler Assembly (IDCA) i mogą działać w temperaturze pokojowej.niskie zużycie energiiIch wrażliwość może nie odpowiadać czujnikom chłodzonym w podczerwieni.lata rozwoju uczyniły detektory niechłodzone znacznie bardziej opłacalnymi z szerszymi perspektywami zastosowań.
