TIMO Moduł obrazowania termicznego LWIR niechłodzony w małym rozmiarze z rozdzielczością 120x90 do pomiaru temperatury
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | TIMO112 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Liczba klatek na sekundę | 25 Hz | Rozstaw pikseli | 12μm |
|---|---|---|---|
| Zakres temperatur | -20 ℃ ~ 550 ℃ | Rezolucja | 120x90 |
| Waga (g) | 1.8 | Obiektyw (HFOV/FL) | 50°/1,6 mm |

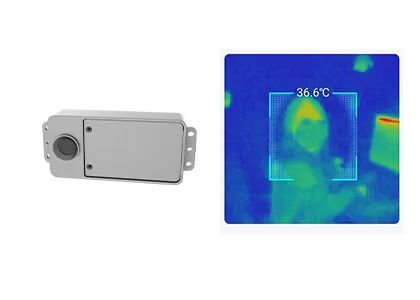

| Podkreślić | Rdzeń kamery wykrywającej gorączkę LC260,rdzeń kamery wykrywającej gorączkę 256x192,rdzeń kamery wykrywającej gorączkę IP54 |
||
opis produktu

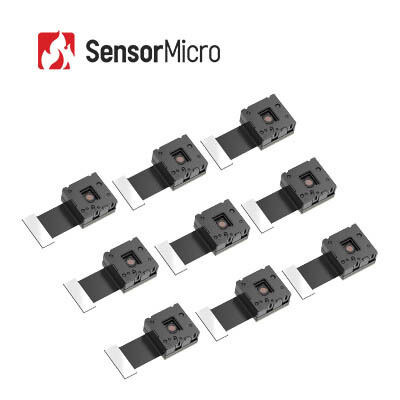

TIMO Malutki niechłodzony moduł obrazowania termicznego LWIR 120x90/12μm
TIMO112 Moduł kamery termicznej 120x90/12 μm niechłodzony do pomiaru temperatury
Miniaturowy moduł podczerwieni TIMO112 zintegrowany jest z nieochłodzonym detektorem podczerwieni o pojemności 120x90 / 12 μm.
Moduł podczerwieni TIMO112 ma zakres pomiaru temperatury od -20°C do 550°C i dokładność ±2°C / ±2%.
Jako wiodący dostawca detektorów podczerwieni i modułów obrazowania termicznego, dostarczyliśmy klientom różne dojrzałe i stabilne rozwiązania do obrazowania termicznego podczerwieni.Nasze produkty są łatwe do zintegrowania z produktami końcowymi i znacząco obniżają koszty klientów.
Główne cechy
- Detektor opakowany na poziomie płytki + optyka na poziomie płytki + mikroelektromagnetyczny migawka
- Najmniejszy podczerwony moduł termiczny, umożliwiający minimalną funkcjonalność obrazowania termicznego przy maksymalnej efektywności kosztowej
- Kompaktny rozmiar, lekka waga i niskie zużycie energii, idealnie nadaje się do integracji z miniaturowymi urządzeniami
- Ultra niskoenergetyczna konstrukcja, zużywająca zaledwie 9 mW
- Gładkie obrazowanie z częstotliwością klatki 25Hz
- Wspiera interfejs obrazu SPI, kompatybilny z różnymi platformami wbudowanymi
- Zgodne z normami środowiskowymi RoHS 2.0
Ultra-miniaturowy moduł z optymalizacją SWaP-C
Udowodniona skuteczność i szybka reakcja
Elastyczny i przyjazny dla środowiska
Specyfikacja produktu
| Model | TIMO112 |
|---|---|
| Rozstrzygnięcie | 120*90 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8~14 μm |
| Tryb ostrości | Bez koncentracji |
| Przegląd (HFOV/FL) | 50°/ 1,6 mm |
| Waga | 10,8 g |
| Rozmiar (bez FPC) | 12.6mm*12.6mm*8.8mm |
| Liczba kodów PIN | 40PIN |
| Dane wyjściowe | 14bit Raw |
| Prędkość obrazu | 25 Hz |
| Zakres pomiaru temperatury | -20°C do +550°C. |
| Dokładność pomiaru temperatury | Większa niż ±2°C / ±2% |
| Temperatura pracy | -20°C~+60°C |
| wilgotność | 5% ~ 85% |
| Temperatura przechowywania | -45°C~+85°C |
| Certyfikacja | RoHS 2.0 / Reach |
Zastosowania przemysłowe
Moduł kamery podczerwonej TIMO112 może być stosowany w takich zastosowaniach, jak inteligentny dom, AIoT, instrument i licznik, inteligentne zabezpieczenie i obserwacja nocna.
Dostosowana obsługa
Dostosowanie produktu: dostosowanie konfiguracji i dostosowanie algorytmów do spełniania wymagań specyficznych dla branży
Wsparcie techniczne i szkolenia na miejscu: zapewnienie podstawowym klientom praktycznej konfiguracji systemu i szkolenia operacyjnego
Wspólne innowacje dla nowych produktów i rynków: Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni
Częste pytania
1Jak działa nieochłodzony mikrobolometr płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwonego przekształca energię promieniowania podczerwonego w energię cieplną za pomocą materiału absorbującego podczerwień,tak, że temperatura materiału wrażliwego wzrastaWięc... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2- Jakie są zalety niechłodzonego mikrobolometru?
Niechłodzony czujnik płaszczyzny ogniskowej w podczerwieni nie wymaga zintegrowanego urządzenia Dewar Cooler Assembly (IDCA) i może pracować w temperaturze pokojowej.niewielki rozmiarChociaż czułość niechłodzonego detektora płaszczyzny ogniskowej w podczerwieni nie jest tak dobra jak w przypadku chłodzonych detektorów podczerwieni, po latach rozwojujego wydajność kosztowa była oczywiście lepsza niż detektor schłodzony, który ma szersze możliwości zastosowania.
