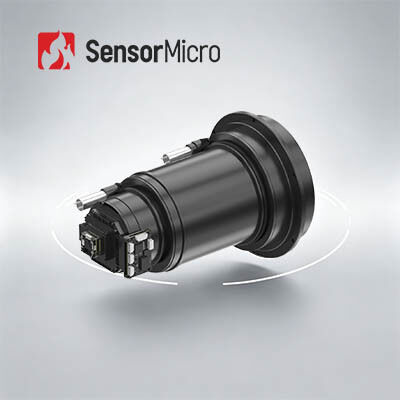

VOx Moduł kamery termicznej o wysokiej rozdzielczości 1280x1024 z wielkością pikseli 12μm i technologią LWIR bezchłodnej
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iSE1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024/12μm | Typowy NETD | ≤30mK |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Cyfrowa liczba klatek na sekundę | 25 Hz/30 Hz/50 Hz |
| Zoom cyfrowy | 1X/2X/4X/8X | Kierunek obrazu | Poziomo/pionowo/ukośnie |
| Podkreślić | Moduł kamery termowizyjnej o wysokiej rozdzielczości VOx,moduł kamery termowizyjnej o wysokiej rozdzielczości 1280x1024 |
||
opis produktu
Moduł kamery termicznej VOx o wysokiej rozdzielczości LWIR niechłodzony 1280x1024 / 12μm
Przegląd produktu
iSE1212 to jeden z modułów kamer podczerwieni niechłodzonych z serii iSE. Przyjmuje preferowany na rynku detektor podczerwieni niechłodzonego mikrobolometrem VOx,profesjonalne obwody przetwarzania sygnału i platforma przetwarzania obrazu, całkowicie przekształcając docelowe promieniowanie podczerwone w dane o temperaturze.
Z dużą rozdzielczością 1280x1024, niechłodzony moduł termiczny iSE1212 prezentuje więcej szczegółów obrazu i obsługuje większe pole widzenia.Zmniejszony rozmiar pikseli 12 μm oferuje lepszą rozdzielczość przestrzenną i dopasowuje się do krótszej ostrości obiektywu optycznego w celu osiągnięcia tej samej misji..
Główne cechy
- Zdjęcia o wysokiej rozdzielczości z płynnym obrazem- Dostarcza megapixelów obrazu termicznego z płynną, bez opóźnień, szerszym polem widzenia, większym zakresem kątowym, dłuższym zasięgiem wykrywania i zwiększonym detalem.
- Działanie bez migawki w celu cichego wykonania- nie wymaga kalibracji migawki podczas użytkowania, eliminując jąkanie obrazu, które jest powszechne w tradycyjnych projektach.
- Bogaty w funkcje i przyjazny dla integracji- Wspiera algorytmy super rozdzielczości, obraz w obrazie, dostosowywalny OSD, tryb uśpienia, kalibrację jednym kliknięciem i kompatybilność z różnymi ekranami Micro OLED.Kompatybilne z szeroką gamą soczewek optycznych i rozszerzonych komponentów, umożliwiając łatwy rozwój wtórny i elastyczną integrację systemu.
Specyfikacja produktu
| Model | iSE1212 | |
| Wskaźniki detektorów IR | ||
| Materiał wrażliwy | VOx | |
| Rozstrzygnięcie | 1280×1024 | |
| Wielkość pikseli | 12 μm | |
| Odpowiedź widmowa | 8 μm ~ 14 μm | |
| Typowy NETD | ≤ 30mK | |
| Przetwarzanie obrazu | ||
| Skuteczne piksele | 1280×1024 | |
| Cyfrowa prędkość klatki | 25Hz/30Hz/50Hz | |
| Czas uruchomienia | 7s | |
| Digitalne wideo | Wymagania w zakresie bezpieczeństwa | |
| Algorytm obrazu | NUC/DRC/DNS/DDE/SFFC | |
| Bez miotacza | Wsparcie | |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) | |
| Kierunek obrazu | Wymagania w zakresie bezpieczeństwa | |
| Cyfrowe powiększenie | 1x/2x/4x/8x | |
| Jasność obrazu | Automatyczny/Ręczny | |
| Kontrast obrazu | Automatyczny/Ręczny | |
| Tryb rekompensaty | Podręcznik | |
| Retykula | Wsparcie | |
| Funkcja systemu | ||
| Tryb uśpienia | Wsparcie | |
| Ustawienie menu | Dostosowywalne | |
| Język menu | Chiński / angielski | |
| Kalibracja ofset | Wsparcie | |
| Klawisze | ≥4 ((funkcje przycisku dostosowywalne) | |
| Prowadzenie pojazdów OLED | Wspieranie I2C, 16bit/ 24bit Port równoległy, datavalid i inne sygnały ekranu napędowego Wykorzystanie urządzeń do monitorowania i monitorowania danych osobowych Wspiera sygnały wyświetlania MIPI i może bezpośrednio sterować ekranem IBOE VX039FHP-NH4. |
|
| Oprogramowanie do komputerów | ||
| Oprogramowanie komputerowe | Moduł sterowania i wyświetlacz video | |
| Elektryczne | ||
| Standardowy interfejs zewnętrzny | 50 pin:BP040SB-50-0114-B-R0 | |
| Interfejs komunikacji | TTL-232/USB | |
| Interfejs cyfrowy wideo | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| Komponenty rozszerzenia | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfejs elektryczny | ||
| Napięcie zasilania | 20,7 V do 5,3 V | |
| Typowe zużycie energii | 1.2W@25Hz@23±3°C | |
| Mechaniczne/Soczewki | ||
| Rozmiar gołego rdzenia (mm) | 38×39×28 | 68 x 69 x 30.2 |
| Waga gołego rdzenia (g) | 65±3 | 88.5±3 |
| Soczewki optyczne | Wymagania w zakresie bezpieczeństwa | Stały ostrość: 50 mm/100 mm Zmotywowana soczewka: 75mm/100mm/150mm Zoom ciągły: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| Składniki okładki | Opcjonalnie | |
| Poziom ochrony | IP67 ((Front Lens) | |
| Przystosowanie do środowiska | ||
| Temperatura pracy | -40°C~+70°C | |
| Temperatura przechowywania | -45°C~+85°C | |
| wilgotność | 5% do 95%, nie kondensujące | |
| Wibracje | 5.35g, wibracje losowe, 3-osiowe | |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy | 500 g@1 ms |
| Certyfikacja | RoHS2.0/REACH | |
Zastosowania przemysłowe
Moduł obrazowania podczerwonego iSE1212 jest szeroko stosowany w zakresie wizji przemysłowej, przeciwpożarowej i ratowniczej, nadzoru bezpieczeństwa, obserwacji zewnętrznej, wizji maszynowej, elektroniki konsumenckiej itp.
O SensorMicro
SensorMicro dąży do świadczenia kompleksowych i profesjonalnych usług, które są podstawą sukcesu naszych klientów przez cały cykl życia projektu.Nasz system usług opiera się na podstawowych wartościach niezawodności, szybkość reagowania i dostosowanie, zapewniając, że każdy klient otrzymuje dostosowane wsparcie, które odpowiada jego unikalnym potrzebom biznesowym.
Częste pytania
Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?
W zależności od rzeczywistych potrzeb i zastosowań produktów, cena jest również czynnikiem, który należy wziąć pod uwagę.Możesz wybrać detektor podczerwieni o niskiej rozdzielczościJeśli potrzebujesz bardzo wyraźnego obrazu do niektórych specjalnych celów, takich jak zdalne monitorowanie, możesz wybrać detektor podczerwonego o wysokiej rozdzielczości 1280x1024.
Jak wybrać właściwy pseudokolor do obrazowania termicznego?
- Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatury
- Czerwony i niebieski są bardziej odpowiednie dla sceny, gdzie trzeba znaleźć punkty problemu.
- Żelazna czerwień jest standardową paletą kolorów przemysłu energetycznego.
Uwaga: bez względu na to, jaką paletę wybierzesz, temperatura termiczna w ogóle się nie zmieni.
Jak wybrać odpowiednią soczewkę termiczną kamery podczerwonej?
- Standardowy obiektyw może trafić na normalne cele z odpowiedniej odległości.
- Dla teleobiektywu, jest odpowiedni dla celów, które są stosunkowo małe i muszą być oglądane z daleka
- Żeby zobaczyć obiekty na bliskiej odległości, lepiej użyć obiektywu szerokokątnego.
- Makroobiektyw służy do obserwacji bardzo małych celów z bliska, takich jak układy chipów.
