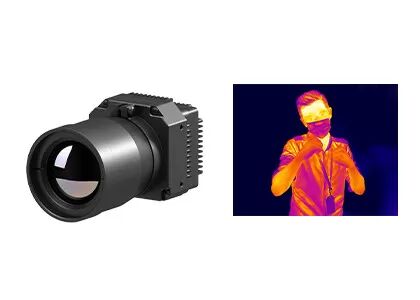

Moduł kamery termowizyjnej o wysokiej rozdzielczości VOx Niechłodzony LWIR 1280x1024/12μm
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Zakres widmowy | 8 ~ 14 μm | Rozmiar | 20x20x10.4mm |
High Light | Moduł kamery termowizyjnej o wysokiej rozdzielczości VOx,moduł kamery termowizyjnej o wysokiej rozdzielczości 1280x1024 |

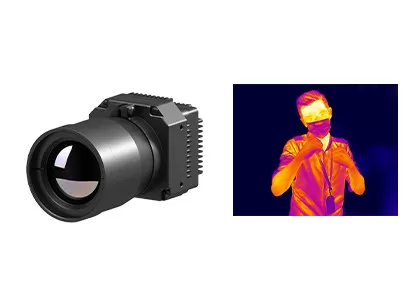

Moduł kamery termowizyjnej VOx Uncooled LWIR 1280x1024/12μm do przemysłowego pomiaru temperatury
PLUG1212R to jeden z modułów niechłodzonych kamer termowizyjnych serii PLUG-R opracowany przez Global Sensor Technology (GST).Przyjmuje preferowany przez rynek niechłodzony detektor podczerwieni z matrycą ogniskową VOx, profesjonalny obwód przetwarzania sygnału i platformę przetwarzania obrazu, całkowicie przekształca docelowe promieniowanie podczerwone w dane o temperaturze.Dostępny jest pomiar temperatury, a zakres temperatur można dostosować w zakresie od -20 ℃ ~ 150 ℃ do przemysłowego pomiaru temperatury.
Dzięki dużej rozdzielczości matrycy 1280x1024, niechłodzony moduł termiczny PLUG1212R może prezentować więcej szczegółów obrazu i obsługiwać większe pole widzenia.Zmniejszony rozmiar piksela 12 µm zapewnia lepszą rozdzielczość przestrzenną i pasuje do krótszego ogniskowania obiektywu optycznego, aby osiągnąć ten sam zasięg misji.
- Rozstaw pikseli: 12μm
- Rozdzielczość: 1280x1024
- Zakres widma: 8μm-14μm
- Wysoka czułość: NETD<30mK
- Zakres temperatur: -20 ℃ ~ 150 ℃, 100 ℃ ~ 550 ℃
- Dokładność temperatury: ± 2 ℃ lub ± 2%
- Wysoka niezawodność i silne dostosowanie do środowiska.
Model | WTYCZKA1212R |
Wydajność detektora IR | |
Rezolucja | 1280x1024 |
Skok pikseli | 12μm |
Zakres widmowy | 8 ~ 14 μm |
NETD | <30 mln zł |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz |
Czas uruchomienia | <25s |
Wideo analogowe | / |
Wideo cyfrowe | HDMI/RAW/YUV/BT1120 |
Komponent rozszerzenia | Łącze USB/Camer |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Ciągły zoom 1~8X, wielkość kroku 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | 50pin_interfejs HRS |
Tryb komunikacji | RS232-TTL, 115200bps |
Napięcie zasilania | 5±0,5V |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~50°C |
Zakres temperatury | -20°C~150°C, 100°C~550°C |
Dokładność temperatury | ±2°C lub ±2% (weź wartość maksymalną) |
SDK | ARM/Windows/Linux SDK, termografia pełnoekranowa |
Charakterystyka fizyczna | |
Wymiar (mm) | 56x56x40,2 |
Waga | ≤200g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Przypadkowe wibracje 5.35grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 19mm/25mm |
Moduł obrazowania na podczerwień PLU1212R jest szeroko stosowany w elektroenergetyce, wizji maszynowej, inspekcji budowlanej, petrochemii metalurgicznej itp.
1. Jak dobrać odpowiednią rozdzielczość detektora podczerwieni?
Zależy to od rzeczywistych potrzeb i zastosowań Twoich produktów, a cena jest również czynnikiem, który należy wziąć pod uwagę.Jeśli jakość obrazu nie jest wysoka, możesz wybrać detektor podczerwieni o niskiej rozdzielczości, np. 120x90, 256x192, 400x300.Jeśli potrzebujesz bardzo wyraźnego obrazu do pewnych celów specjalnych, takich jak zdalne monitorowanie, możesz wybrać detektor podczerwieni o wysokiej rozdzielczości 1280x1024.
2. Jak dobrać odpowiedni pseudokolor do obrazowania termicznego?
-Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatur
- Kolory czerwony i niebieski są bardziej odpowiednie dla sceny, w której należy znaleźć problematyczne punkty.
- Żelazna czerwień to standardowa paleta barw w energetyce.
Uwaga: bez względu na wybraną paletę temperatura termiczna w ogóle się nie zmieni.
3. Jak wybrać odpowiedni obiektyw kamery termowizyjnej na podczerwień?
-Standardowy obiektyw może sprostać normalnym celom z odpowiedniej odległości
- W przypadku teleobiektywu nadaje się do stosunkowo małych obiektów, które należy oglądać z dużej odległości
- Aby zobaczyć więcej szczegółów obiektów z bliskiej odległości, lepszy jest obiektyw szerokokątny.
- Obiektyw makro służy do oglądania bardzo maleńkich obiektów z bliskiej odległości, takich jak układ scalony.
