Moduł kamery termowizyjnej PLUG417R bez chłodzenia 400x300 / 17µm
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | WTYCZKA417R |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 400x300 / 17μm | NETD | <30mK |
|---|---|---|---|
| Zakres widmowy | 8~14μm | Rozmiar | 44,5x44,5x36,6mm |
| Podkreślić | Niechłodzony moduł małej kamery,moduł małej kamery PLUG417R,moduł małej kamery 30mK |
||
opis produktu

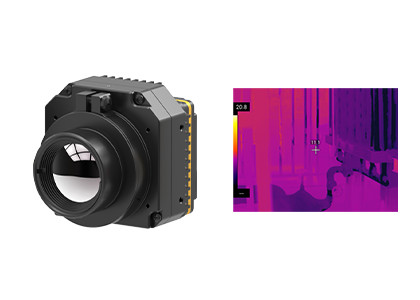

Moduł kamery podczerwonej PLUG417R
PLUG417R Niechłodzony rdzeń kamery termicznej z pomiarem temperatury przemysłowej
Opis produktu
PLUG417R to jeden z modułów kamer IR termicznych niechłodzonych serii PLUG-R opracowanych przez SensorMicro. Składa się z niechłodzonego detektora podczerwonego 400x300 / 17μm, pełnej serii komponentów optycznych,profesjonalny obwód przetwarzania sygnału i algorytm przetwarzania obrazu.
Zobowiązujemy się do otwarcia nowej wizji pomiaru temperatury przemysłowej.dostarczyliśmy naszym klientom pełną gamę rozwiązań w zakresie wizji obrazowania termicznego.
Główne cechy
- NETD < 30mk, wysoka wrażliwość
- Stabilna wydajność
- Łatwa integracja
- Jasna jakość obrazu i szczegóły
- Dostosowany zakres temperatury
- Duża zdolność adaptacji do środowiska
Specyfikacja produktu
| Model | PLUG417R |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 400x300 |
| Wskaźnik pikseli | 17 μm |
| Zakres widmowy | 8~14 μm |
| Wpływ | < 30mk |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 25Hz/30Hz/50Hz/60Hz |
| Czas uruchomienia | < 15 s |
| Wideo analogowe | PAL/NTSC |
| Digitalne wideo | Wymagania w odniesieniu do systemów monitorowania |
| Komponent rozszerzenia | USB/Camerlink |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Cyfrowe powiększenie | 1~8X ciągłe powiększanie, wielkość kroku 1/8 |
| Wyświetlacz obrazu | Czarny Gorący/Biały Gorący/Pseudo Kolor |
| Kierunek obrazu | Zwrot poziomo/pionowo/diagonalnie |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | 50pin_HRS Interfejs |
| Tryb komunikacji | RS232-TTL, 115200bps |
| Napięcie zasilania | 4.5~6V |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10°C~50°C |
| Zakres temperatury | -20°C do 150°C, 100°C do 550°C |
| Dokładność temperatury | ±2°C lub ±2% (Przyjąć maksymalną wartość) |
| SDK | ARM/Windows/Linux SDK, termografia na pełnym ekranie |
| Cechy fizyczne | |
| Rozmiar (mm) | 44.5x44.5x36.6 |
| Waga | ≤ 77 g |
| Przystosowanie się do środowiska | |
| Temperatura działania | -40°C ~ +70°C |
| Temperatura przechowywania | -45°C ~ +85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Przypadkowe drgania 5,35 gramów, 3 osi |
| Szok. | Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek |
| Optyka | |
| Opcjonalna soczewka | Stałe skupienie Athermal: 7.5mm/13mm/19mm/25mm/35mm |
Zastosowania przemysłowe
Moduł obrazu termicznego PLUG417R jest szeroko stosowany w inspekcji energii elektrycznej, wizji maszynowej, bezpieczeństwie i monitorowaniu klimatyzacji budynków, na zewnątrz, walce z pożarami i ratownictwie, egzekwowaniu prawa i ratownictwie, ADAS,Ładunki użyteczne UAV itd..
Nasza linia produktowa
Często zadawane pytanie
1Co to jest obrazowanie termiczne w podczerwieni?
W przyrodzie wszystkie obiekty o temperaturze wyższej niż absolutny zero (- 273 °C) mogą promieniować promieniami podczerwieni.Wykorzystując wykrywacz kamery podczerwonej do pomiaru różnicy temperatury promieniowania podczerwonego pomiędzy celem i tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazy termiczne.
2Jak działają detektory podczerwone?
promieniowanie podczerwone emitowane przez cel wchodzi w zakres czujników termicznych,Następnie wykrywacz podczerwieni przekształca sygnał promieniowania o różnej intensywności w odpowiedni sygnał elektryczny., a następnie poprzez wzmocnienie i przetwarzanie wideo, tworzy obraz podczerwony, który można obserwować gołym okiem.
3Jakie są zalety chłodzonych detektorów podczerwieni?
Chłodzony detektor płaszczyzny ogniskowej w podczerwieni działa w niskiej temperaturze, która jest zapewniana przez detektor dewar cooler (ddc).Ma wysoką wrażliwość i może odróżnić bardziej subtelne różnice temperatury niż niechłodzony wykrywacz podczerwieniMoże wykrywać, identyfikować i rozpoznawać obiekty na bardzo dużą odległość, która wynosi ponad dziesięć kilometrów.Struktura detektora chłodzonego jest bardzo złożona, co powoduje stosunkowo wysoki koszt niż detektor niechłodzony.
