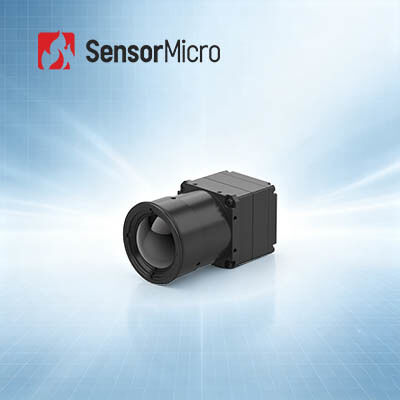

1280x1024 / 12μm Niechłodzony LWIR Radiometric Infrared Thermal Camera Module
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212R |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 / 12μm | Liczba klatek na sekundę | 30 Hz |
|---|---|---|---|
| NETD | ≤40 mK/F1,0/25 ℃ | Zakres widmowy | 8 ~ 14μm |
| Typowy pobór mocy | 1,0 W | Napięcie zasilania | 4,5 ~ 5,5 V |
| Podkreślić | Radiometryczny moduł kamery na podczerwień,moduł kamery na podczerwień niechłodzony |
||
opis produktu

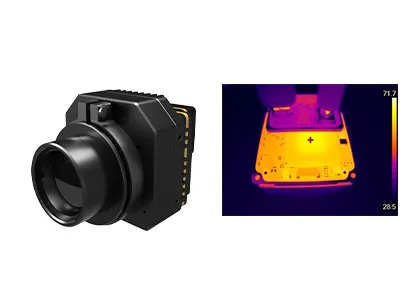

1280x1024 / 12 µm Nieschłodzony moduł kamery termowizyjnej LWIR z detektorem radiometrycznym
Przegląd produktu
Rdzeń kamery termowizyjnej COIN1212R wyposażony jest w megapixelowy, nieschłodzony detektor podczerwieni 1280*1024/12 µm, zintegrowany z zaawansowanymi obwodami przetwarzania sygnału i algorytmami pomiaru temperatury. Obsługuje powszechnie stosowane protokoły komunikacji szeregowej i oferuje różnorodne interfejsy wyjściowe wideo wraz z pełną gamą opcji obiektywów optycznych.
Zdolny do szybkiego wykrywania różnic temperatur i dostarczania wyraźnych obrazów termowizyjnych oraz precyzyjnych danych temperaturowych, znacząco usprawnia wtórny rozwój systemów pomiaru temperatury. Czyni go to kompleksowym rozwiązaniem do integracji obrazowania termowizyjnego dla zastosowań w inteligentnym monitoringu, zaawansowanej produkcji, kontroli procesów, badaniach naukowych i innych zaawansowanych zastosowaniach termowizyjnych.
Jest szeroko stosowany w obszarach takich jak konserwacja predykcyjna, przemysł metalurgiczny i petrochemiczny, wizja maszynowa, inspekcja budynków, nowe technologie energetyczne, transport kolejowy i inne branże.
Główne cechy
- Obrazowanie w wysokiej rozdzielczości, precyzyjne wykrywanie
- Megapixelowe wykrywanie w wysokiej rozdzielczości umożliwia pomiar temperatury w podczerwieni na szerszych polach widzenia i większych obszarach
- Podczas monitorowania drobnych zmian temperatury, więcej szczegółów termicznych obiektu jest wyraźnie ujawnionych
- Pełna funkcjonalność i wydajność
- Opracowany z wykorzystaniem najwyższej klasy, wielkoformatowego, nieschłodzonego detektora podczerwieni
- Zintegrowany z wieloma zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
- Dokładność pomiaru temperatury do ±3°C lub ±3%, obsługuje zakresy od -20°C do 150°C i od 0 do 550°C, z możliwością dostosowania rozszerzeń
- Wiele konfiguracji, szybka integracja
- Obsługuje różne tryby wyjściowe obrazu, w tym DVP i BT.1120
- Wyjście danych obrazu RAW/YUV z kontrolą portu szeregowego
Specyfikacje produktu
| Model | COIN1212R |
|---|---|
| Wskaźniki detektora IR | |
| Materiał czuły | VOx |
| Rozdzielczość | 1280*1024 |
| Rozmiar piksela | 12 µm |
| Odpowiedź spektralna | 8 µm ~ 14 µm |
| Typowy NETD | ≤40mK/F1.0/25℃ |
| Przetwarzanie obrazu | |
| Częstotliwość klatek cyfrowych | 30Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | / |
| Wideo cyfrowe | RAW/YUV422/TMP |
| Algorytm obrazu | Korekcja nierównomierności (NUC) Redukcja szumów 3D (3DNR) Redukcja szumów 2D (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 typów (biały gorący/lawowy/żelazna czerwień/gorące żelazo/medyczny/arktyczny/tęczowy 1/tęczowy 2/odcień/czarny gorący) |
| Oprogramowanie PC | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 50pin: DF40C-50DP-0.4V(51), (HRS, męski) |
| Płyta rozszerzeń | USB3.0 |
| Interfejs komunikacyjny | TTL-232 |
| Interfejs wideo cyfrowego | DVP16/BT.1120/MIPI |
| Napięcie zasilania | 4.5~5.5V |
| Typowe zużycie energii | 1.0W |
| Pomiar temperatury | |
| Temperatura pracy | -10℃~+50℃ |
| Zakres pomiaru temperatury | -20℃~150℃, 0℃~550℃; Obsługa dostosowania i rozszerzeń |
| Dokładność pomiaru temperatury | Większa z ±2℃ / ±2% |
| Częściowy pomiar temperatury | Obsługa wyjścia maksymalnej, minimalnej i średniej wartości obszarów pomiaru temperatury |
| SDK | Android/Windows/Linux; Umożliwia analizę strumienia wideo i konwersję z szarości na temperaturę |
| Mechaniczne | |
| Rozmiar rdzenia gołego (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Waga rdzenia gołego (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Adaptacyjność środowiskowa | |
| Temperatura pracy | -40℃~+70℃ |
| Temperatura przechowywania | -45℃~+85℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracje | 5.35grms, losowe wibracje, 3 osie |
| Uderzenia | Półsinusoida, 40g/11ms, kierunek uderzenia 3 osie, 6 kierunków |
| Certyfikacja | ROHS2.0/REACH |
| Obiektyw optyczny | |
| Obiektyw optyczny | Atermiczny zogniskowany: 14mm/19mm/24mm |
| Poziom ochrony | IP67 (obiektyw przedni) |
Zastosowania przemysłowe
- Inspekcja energetyki elektrycznej
- Wizja maszynowa
- Bezpieczeństwo i monitoring HVAC budynków
- Na zewnątrz
- Straż pożarna i ratownictwo
- Egzekwowanie prawa i ratownictwo
Korzyści produktu
Zróżnicowany portfel produktów
Szeroki zakres formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, aby sprostać różnym wymaganiom integracji.
Bogata różnorodność produktów
Wiele rozdzielczości matryc, rozmiarów pikseli, zakresów fal i kombinacji opcji obiektywów zapewnia większą elastyczność dla różnorodnych zastosowań.
Wybitna wydajność
Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność – zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.
Łatwa integracja
Wiele opcji interfejsów ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytania
Co to jest obrazowanie termowizyjne w podczerwieni?
Obrazowanie termowizyjne w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach. Na podstawie różnicy promieniowania między obiektem a otoczeniem tła oraz różnicy promieniowania poszczególnych części samego obiektu, obraz termowizyjny w podczerwieni może pokazać fluktuacje promieniowania każdej części sceny, ukazując w ten sposób charakterystykę sceny.
Jaka jest zaleta obrazowania termowizyjnego w podczerwieni?
- Widzenie przez całkowitą ciemność
- Identyfikacja pod kamuflażem
- Wykrywanie na dużą odległość
- Wykrywanie rozkładu ciepła
- Bezdotykowy pomiar temperatury
- Świadomość obecności
Jakie są zastosowania obrazowania termowizyjnego w podczerwieni?
Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii obrazowania termowizyjnego w podczerwieni. Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w energetyce elektrycznej, bezpieczeństwie i monitoringu, produkcji przemysłowej, badaniach naukowych, medycynie i innych tradycyjnych dziedzinach.
