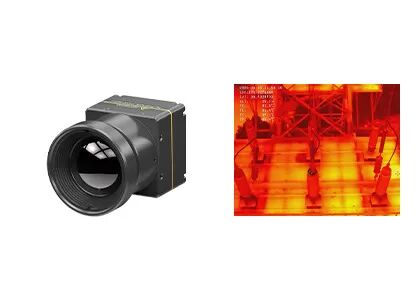

Moduł kamery na podczerwień drona do kontroli zasilania elektrycznego

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu COIN612R
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512/12μm Typowa NETD ≤40mK
Zakres spektralny 8 ~ 14 μm Rozmiar 21x22,3x15,6 (z obiektywem 9,1 mm)
Zakres temperatury -20 ℃ ~ + 550 ℃ (konfigurowalny) Dokładność temperatury ± 3 ℃ lub ± 3%
High Light

ITL612R Kamera na podczerwień drona

,

moduł kamery na podczerwień drona

Zostaw wiadomość
opis produktu
Kamera termowizyjna do dronów COIN612R


COIN612R 640x512/12μm Kamera termowizyjna do drona z termografią powietrzną i wyraźnym obrazowaniem


Opis produktu


COIN612R to radiometryczna kamera termowizyjna do dronów, która może być szeroko stosowana w obszarze inspekcji przemysłowych, diagnostyki technicznej, konserwacji predykcyjnej itp. Jest to niechłodzona kamera termowizyjna LWIR o zakresie spektralnym od 8 do 14 μm.

Rdzeń kamery na podczerwień COIN612R integruje detektor podczerwieni 640x512/12μm (WLP).Zapewnia ostrą i wyraźną prezentację obrazu, kompaktowy rozmiar i niski koszt.Ten moduł kamery termowizyjnej posiada również opcjonalną funkcję termowizyjną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.


Główne cechy


- Mały rozmiar: 21x22,3x15,6 (z obiektywem 9,1 mm)
-Lekka waga
- Typowy NETD≤40mk
-Obraz wysokiej jakości
- Niskie zużycie energii
- Szybki rozwój i integracja


Specyfikacja produktu



ModelCOIN612/R
Wydajność detektora IR
Wrażliwy materiałTlenek wanadu
Rezolucja640×512
Skok pikseli12μm
Zakres widmowy8μm ~14μm
Typowa NETD≤40mK
Przetwarzanie obrazu
Częstotliwość wyświetlania klatek25Hz/30Hz
Czas uruchomienia5s
Wideo analogowePAL/NTSC
Wideo cyfroweRAW/YUV/BT656
Algorytm obrazuKorekcja niejednorodności (NUC)
Redukcja szumów 3D (3DNR)
Redukcja szumów 2D (DNS)
Kompresja zakresu dynamicznego (DRC)
Wzmocnienie krawędzi (EE)
Zoom cyfrowyCiągły zoom 1~8X, wielkość kroku 1/8 (wyjście YUV)
Wyświetlanie obrazuCzarny gorący/biały gorący/pseudokolor
Oprogramowanie komputerowe
Oprogramowanie ICCSterowanie modułem i wyświetlanie wideo
Parametry elektryczne
Standardowy interfejs zewnętrzny50Pin_HRS: DF40C-50DP-0,4V(51), (HRS, mężczyzna)
Karta rozszerzeń USBTyp-C
Interfejs komunikacyjnyTTL-232/USB2.0
Cyfrowy interfejs wideoCMOS8/CMOS16/LVDS/USB2.0
Napięcie zasilania4~5,5V
Typowe zużycie energii0,9W
Pomiar temperatury
Zakres temperatury pracy-10 ℃ ~ + 50 ℃
Zakres pomiaru temperatury-20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ (rozszerzenie i dostosowanie obsługi)
Dokładność pomiaru temperaturyWiększe o ± 3 ℃ lub ± 3%
Regionalny pomiar temperaturyObsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej
SDKWindows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę
Charakterystyka fizyczna
Rozmiar (mm)25,4 × 25,4 × 27,4 (z obiektywem 9,1 mm)
25,4 × 25,4 × 39,5 (z obiektywem 13 mm)
25,4 × 25,4 × 38,3 (z obiektywem 19 mm)
Waga27g±2g (z obiektywem 9.1mm)
40g±2g (z obiektywem 13mm)
41g±2g (z obiektywem 19mm)
Możliwość dostosowania do środowiska
Operacja Temperatura-40°C ~ +70°C
Temperatura przechowywania-45°C ~ +85°C
Wilgotność5% ~ 95%, bez kondensacji
WibracjaPrzypadkowe wibracje 5,35 grms, 3 osie
ZaszokowaćFala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku
CertyfikatROHS2.0/REACH
Optyka
Opcjonalny obiektywAtermiczna stała ostrość: 9,1 mm/13 mm/19 mm
Poziom ochronyStopień ochrony IP67 (powierzchnia przednia)



Zastosowania przemysłowe


Kamera termowizyjna COIN612R do UAV może być używana do inspekcji energii elektrycznej, inspekcji fotowoltaicznej, wykrywania ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, pomocy w przypadku katastrof i ratownictwa, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp.

Moduł kamery na podczerwień drona do kontroli zasilania elektrycznego 0

Nasze atuty


Moduł kamery na podczerwień drona do kontroli zasilania elektrycznego 1


Często zadawane pytania


1. Co to jest obrazowanie termowizyjne w podczerwieni?
W naturze promienie podczerwone mogą promieniować wszystkie obiekty, których temperatura jest wyższa od zera bezwzględnego (-273 ℃).Używając detektora kamery na podczerwień do pomiaru różnicy temperatur promieniowania podczerwonego między samym celem a tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazami termicznymi.

2. Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zakres wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni, który może być obserwowany przez gołymi oczami.

3. Jakie są zalety chłodzonych detektorów podczerwieni?
Schłodzony detektor płaszczyzny ogniskowej na podczerwień działa w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc).Ma wysoką czułość i potrafi odróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni.Może wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, oddalonej o ponad dziesięć kilometrów.Konstrukcja detektora chłodzonego jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem niż detektora niechłodzonego.
