640x512 15μm chłodzony detektor podczerwieni integracja
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 640x512/15μm | NETD | ≤17mK |
|---|---|---|---|
| Zakres widmowy | 3,7 ~ 4,8 μm | Rozmiar | 147x58,5x71mm |
| Podkreślić | Chłodzony detektor podczerwieni 15μm,chłodzony detektor podczerwieni 17mK |
||
opis produktu

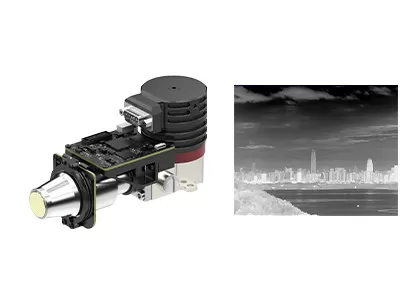

Chłodzony moduł AD GAVIN615A
Akcelerator do integracji chłodzonego detektora podczerwieni 640x512/15μm RS058 MCT MWIR
Opis produktu
Chłodzone moduły AD serii EYAS posiadają funkcję przedwzmacniacza do konwersji sygnału analogowego z chłodzonych detektorów IR na cyfrowy strumień wideo.Jest dostępny z różnymi formatami rozdzielczości i różnymi pasmami fal.EYAS615A jest członkiem rodziny EYAS z chłodzonym detektorem MWIR 640x512@15μm i zintegrowanym kriocoolerem RS058.
Moduł EYAS615A AD obsługuje częstotliwość odświeżania do 120Hz, tryby pracy migawki, ITR/IWR, windows, anti-blooming.Płytka zbliżeniowa jest dostarczana z EYAS615A, co czyni ją akceleratorem dla klientów OEM do przeprowadzenia szybkiego testu akceptacyjnego na detektorach podczerwieni GST, rozpoczęcia szybkiego rozwoju wtórnego i skrócenia okresu rozwoju modułów i kompletnych produktów opartych na chłodzonych detektorach podczerwieni.
Główne cechy
- Łatwy w rozwoju i integracji
- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego
-Zintegrowana struktura, wymiary są zgodne z detektorem
- Zasilanie pojedyncze 5V
- Zdolny do przechwytywania poruszającego się celu z dużą prędkością
Specyfikacja produktu
| Model | EYAS615A |
| Wydajność detektora IR | |
| Rezolucja | 640x512 |
| Skok pikseli | 15μm |
| Kriochłodziarka | RS058 |
| Zakres widmowy | 3,7 μm (4,8 μm MW) |
| Czas chłodzenia (25°C) | ≤6min |
| Optymalna NETD (20°C) | ≤17mK |
| Tryb pracy | |
| Częstotliwość wyświetlania klatek | 1~120Hz Regulowany |
| Tryb pracy | Migawka;tryb integracji ITR/IWR;Tryb Windows;Przeciw kwitnieniu |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | QSH 60 pinów |
| Wideo cyfrowe | Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych |
| Synchronizacja zewnętrzna | CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC |
| Komunikacja | Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps |
| Zasilacz | 1-kanałowy panel obrazowania: 5V 1-kanałowy kriocooler: 24V |
| Stabilny pobór mocy | 7W |
| Wymiar (mm) | 147×58,5×71 |
| Waga | ≤680g |
| Temperatura pracy | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: Szybki transport montowany na pojeździe GJB Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy |
Zastosowania przemysłowe
Moduł termowizyjny EYAS615A jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
Wyróżnienia i certyfikaty
Często zadawane pytania
1. Co to jest obrazowanie termowizyjne w podczerwieni?
Obrazowanie termowizyjne w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.Przekształca niewidzialne promieniowanie podczerwone w widzialny obraz termowizyjny w podczerwieni z rozkładem temperatury powierzchni docelowej.Różne obiekty, a nawet różne części tego samego obiektu, mają różną zdolność promieniowania i siłę odbicia podczerwieni.
2. Do czego można wykorzystać obrazowanie w podczerwieni?
-Nocna wizja
-Poszukiwania i ratownictwo
-Badanie nieniszczące
-Zapobieganie epidemii
-Termografia
-Bezpieczeństwo i monitoring
-Walka z ogniem
…
3. Co to jest moduł termowizyjny?
Moduł termowizyjny zwykle składa się z detektora podczerwieni, soczewki podczerwieni i elektroniki sprzętowej z wbudowanym oprogramowaniem i algorytmem.Jest to minimalna jednostka urządzenia termowizyjnego.
