Szybka integracja, chłodzony rdzeń kamery IR EYAS1212 Mega Pixel 1280x1024 / 12μm

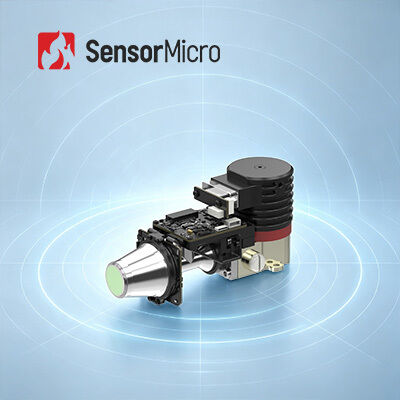

  • EYAS G1212MA Cooled IR Camera Core with 1280x1024 Resolution 12μm Pixel Pitch and 1~100Hz Adjustable Frame Rate
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS G1212MA
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024 Rozstaw pikseli 12μm
NETD 18mK(F2/F4) Zakres widmowy 3,7 ~ 4,8 μm MW
Rozmiar 148×59×80 mm Liczba klatek na sekundę Regulacja w zakresie 1 ~ 100 Hz
Podkreślić

Chłodzony rdzeń kamery IR 1280x1024

,

Ocieplone rdzeń kamery IR

,

Chłodzony rdzeń kamery IR EYAS1212
Zostaw wiadomość
opis produktu
Chłodzony rdzeń termiczny EYAS1212



EYAS1212 Mega Pixel 1280x1024 / 12μm Chłodzony moduł podczerwieni MCT MWIR do szybkiej integracji



Opis produktu



EYAS1212 to analogowo-cyfrowy, chłodzony moduł podczerwieni o wysokiej rozdzielczości, oparty na formatach 1280x1024 i odstępie 12 μm IR FPA.



Ten moduł AD zawiera płytkę zbliżeniową zapewniającą taktowanie FPA i czułe zasilacze. Ponadto interfejs Camera Link wysyła 16-bitowe surowe dane, co znacznie upraszcza integrację detektora z systemem.



Dlatego moduł EYAS1212 AD ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni C1212M 1280x1024 / 12μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonych detektorach podczerwieni.



SensorMicro jest dostawcą czujników detektorów podczerwieni i rdzeni kamer termowizyjnych OEM. Mamy ponad 10-letnie doświadczenie w branży termowizyjnej w podczerwieni. Posiadamy profesjonalny zespół obsługi posprzedażnej, który zapewnia klientom profesjonalną odpowiedź. W przypadku jakichkolwiek pytań lub problemów, prosimy o kontakt z nami w każdej chwili, będziemy po raz pierwszy, aby odpowiedzieć.



Główne cechy



- Łatwy w opracowywaniu i integracji

- Interfejs Cameralink Wyjście 16-bitowych danych surowych, kontrola portu szeregowego

- Zintegrowana struktura, wymiary są zgodne z detektorem

- 5 V, pojedyncze zasilanie

- Możliwość przechwytywania poruszającego się celu z dużą prędkością



Specyfikacje produktu



Model EYAS1212
Wydajność detektora podczerwieni
Rezolucja 1280x1024
Rozstaw pikseli 12μm
Chłodnica kriogeniczna RS058F
Zakres widmowy MW 3,7 μm ~ 4,8 μm
Czas chłodzenia (25°C) ≤6min
Optymalny NETD (20°C) ≤20mK
Tryb pracy
Liczba klatek na sekundę Regulacja w zakresie 1 ~ 100 Hz
Tryb pracy Migawka; Tryb integracji ITR/IWR; Tryb Windows; Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: Wyprowadź 16-bitowe surowe dane
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki; CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG+/-, TC+/-; 9600bps
Zasilanie 1-kanałowy panel obrazujący: 5 V
1-kanałowa chłodnica kriogeniczna: 24 V
Stabilne zużycie energii 9W
Wymiar (mm) 149×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: GJB Transport szybki montowany na pojeździe
Wstrząs: fala półsinusoidalna, 40 g 11 ms, 3 osie, 6 kierunków, 3 razy każdy



Zastosowania przemysłowe



Moduł obrazowania termowizyjnego EYAS1212 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



Szybka integracja, chłodzony rdzeń kamery IR EYAS1212 Mega Pixel 1280x1024 / 12μm



Nasz sposób służby



Przedsprzedaż

Analiza wymagań

Ocena scenariusza

Wybór produktu

Indywidualne rozwiązania



Zastosowanie

Szybka dostawa

Integracja i testowanie systemu

Szkolenie techniczne

Wskazówki dotyczące stosowania



Obsługa posprzedażna

Zdalna diagnostyka

Serwis gwarancyjny

Aktualizacje oprogramowania sprzętowego



Często zadawane pytania



1. Jaka jest charakterystyka chłodzonego i niechłodzonego detektora płaszczyzny ogniskowej podczerwieni?

Detektory płaszczyzny ogniskowej podczerwieni można podzielić na chłodzony detektor płaszczyzny ogniskowej podczerwieni i niechłodzony detektor płaszczyzny ogniskowania podczerwieni. Chłodzony detektor podczerwieni działa w środowisku próżniowym o niskiej temperaturze z dużą czułością i potrafi rozróżnić bardziej subtelne różnice temperatur, natomiast niechłodzony detektor płaszczyzny ogniskowej podczerwieni nie potrzebuje środowiska kriogenicznego i może pracować w temperaturze pokojowej.



2. Do czego można wykorzystać obrazowanie w podczerwieni?

-Widzenie w nocy

-Poszukiwanie i ratunek

-Badania nieniszczące

-Zapobieganie epidemii

-Termografia

-Bezpieczeństwo i monitorowanie

-Strażenie pożarów

…



3. Co to jest detektor MCT/HgCdTe?

MCT, zwany także HgCdTe, odnosi się do tellurydu rtęciowo-kadmowego, który jest związkiem chemicznym tellurku kadmu (CdTe) i tellurku rtęci (HgTe) oraz powszechnym materiałem w fotodetektorach. Detektor MCT/HgCdTe jest detektorem fotoprzewodzącym, który pracuje w środowisku kriogenicznym i potrafi wykrywać promieniowanie podczerwone. Jest bardziej czuły niż czujniki termiczne.
