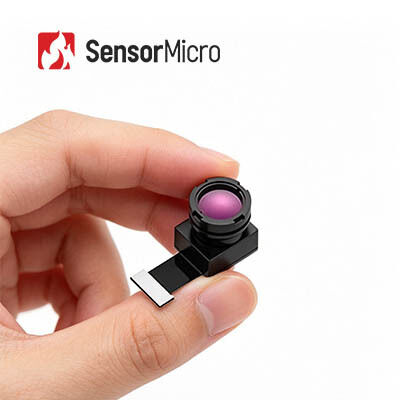

Niechłodzony moduł termiczny na podczerwień LWIR o rozdzielczości 256x192 i odstępie pikseli 12 μm dla zakresu widmowego 8 ~ 14 μm
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | TIMO212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Liczba klatek na sekundę | Termografia: 25 Hz, Obrazowanie: 50 Hz | Rezolucja | 256x192 |
|---|---|---|---|
| Dane wyjściowe | 14-bitowy surowy | Zakres widmowy | 8 ~ 14μm |
| Rozstaw pikseli | 12μm | Dokładność pomiaru temperatury | Większa z ±2℃ / ±2% |
| Podkreślić | Niechłodzony moduł termiczny na podczerwień LWIR,moduł termiczny na podczerwień ILC212,rdzeń kamery termowizyjnej 256x192 |
||
opis produktu
Niechłodzony moduł termowizyjny na podczerwień LWIR 256x192 do kamery termowizyjnej do monitoringu
Niechłodzony moduł termowizyjny na podczerwień LWIR 256x192 / 12 μm do kamery termowizyjnej bezpieczeństwa
Niechłodzony moduł obrazowania IR TIMO212 zawiera detektor podczerwieni o wymiarach 256 x 192 / 12 μm z układem waflowym (WLP) w płaszczyźnie ogniskowej i może przechwytywać widmo podczerwieni długofalowej (LWIR) w zakresie od 8 do 14 μm.
Zorientowany na w pełni zoptymalizowany SWaP-C, moduł kamery termowizyjnej TIMO212 został specjalnie zaprojektowany dla tych klientów, którzy mają surowe wymagania dotyczące rozmiaru, wagi i kosztów w obszarze bezpieczeństwa i nadzoru. Ze względu na swój miniaturowy rozmiar, niewielką wagę i bardzo niską cenę, rdzeń termiczny TIMO212 doskonale spełnia wymagania klientów dotyczące niskich cen oraz skraca czas i koszty rozwoju.
TIMO212 doskonale nadaje się do integracji z aplikacjami takimi jak inteligentne bezpieczeństwo, AloT, obserwacja nocna, przyrządy i mierniki oraz wizja maszynowa.
Główne cechy
- Ultraminiaturowy moduł z optymalizacją SWaP-C
- Detektor w obudowie na poziomie płytki + optyka na poziomie płytki + przesłona zaworu mikroelektromagnetycznego
- Najmniejszy moduł termowizyjny na podczerwień, umożliwiający podstawowe funkcje obrazowania termowizyjnego przy maksymalnej efektywności kosztowej
- Kompaktowy rozmiar, lekkość i niskie zużycie energii, idealne do integracji z miniaturowymi urządzeniami
- Elastyczne opcje optyczne, dokładny pomiar temperatury
- Dostępnych jest wiele opcji obiektywów, w tym szerokokątny i teleobiektyw, aby sprostać różnorodnym potrzebom zastosowań
- Bardzo precyzyjny pomiar temperatury z dokładnością do ±2°C; obsługuje zarówno regionalne, jak i pełnoklatkowe monitorowanie temperatury
- Łatwa integracja, szybki rozwój
- Obsługuje interfejs obrazu DVP, kompatybilny z różnymi platformami wbudowanymi
- Zgodny ze standardami środowiskowymi RoHS 2.0
Specyfikacje produktu
| Model | TIMO212 |
|---|---|
| Rezolucja | 256×192 |
| Rozmiar piksela | 12μm |
| Odpowiedź widmowa | 8-14μm |
| Tryb ostrości | Skup się bez ograniczeń |
| Obiektyw (HFOV/FL) | 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm |
| Waga (g) | 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4 |
| Rozmiar (mm, bez FPC) | 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6 |
| Liczba PIN-ów | 40PIN |
| Dane wyjściowe | 14-bitowy surowy |
| Liczba klatek na sekundę | Termografia: 25 Hz, Obrazowanie: 50 Hz |
| Zakres pomiaru temperatury | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Dokładność pomiaru temperatury | Większa z ±2℃ / ±2% |
| Temperatura pracy | -20 ℃ ~ + 60 ℃ |
| Wilgotność | 5% ~ 85% |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Orzecznictwo | RoHS 2.0 / Zasięg |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego iLC212 ma zastosowanie w dziedzinie inteligentnego bezpieczeństwa, AloT, obserwacji nocnych, przyrządów i mierników, widzenia maszynowego itp.
Zalety produktu
- Zróżnicowane portfolio produktów:Szeroka gama formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, spełniające różne wymagania integracyjne.
- Bogata różnorodność produktów:Wiele rozdzielczości matrycy, rozmiarów pikseli, pasm fal i kombinacji opcji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach.
- Znakomita wydajność:Wyraźny obraz, niewielkie rozmiary, niskie zużycie energii, wysoka czułość i duża niezawodność — zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
- Łatwa integracja:Wiele opcji interfejsu sprawia, że integracja jest prosta i umożliwia szybki rozwój w wielu obszarach zastosowań.
Często zadawane pytania
-
Co to jest termowizja w podczerwieni?
Termowizja w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do gromadzenia informacji o obiektach. Zamienia niewidzialne promieniowanie podczerwone na widzialne obrazy termowizyjne w podczerwieni z rozkładem temperatury powierzchni docelowej. Różne obiekty, a nawet różne części tego samego obiektu mają różną zdolność promieniowania i siłę odbicia podczerwieni. -
Do czego można wykorzystać obrazowanie w podczerwieni?
Noktowizor, poszukiwania i ratownictwo, badania nieniszczące, zapobieganie epidemiom, termografia, bezpieczeństwo i monitorowanie, gaszenie pożarów i inne. -
Co to jest moduł termowizyjny?
Moduł termowizyjny składa się zwykle z detektora podczerwieni, soczewki podczerwieni i elektroniki sprzętowej z wbudowanym oprogramowaniem i algorytmem. Jest to minimalna jednostka urządzenia termowizyjnego.
